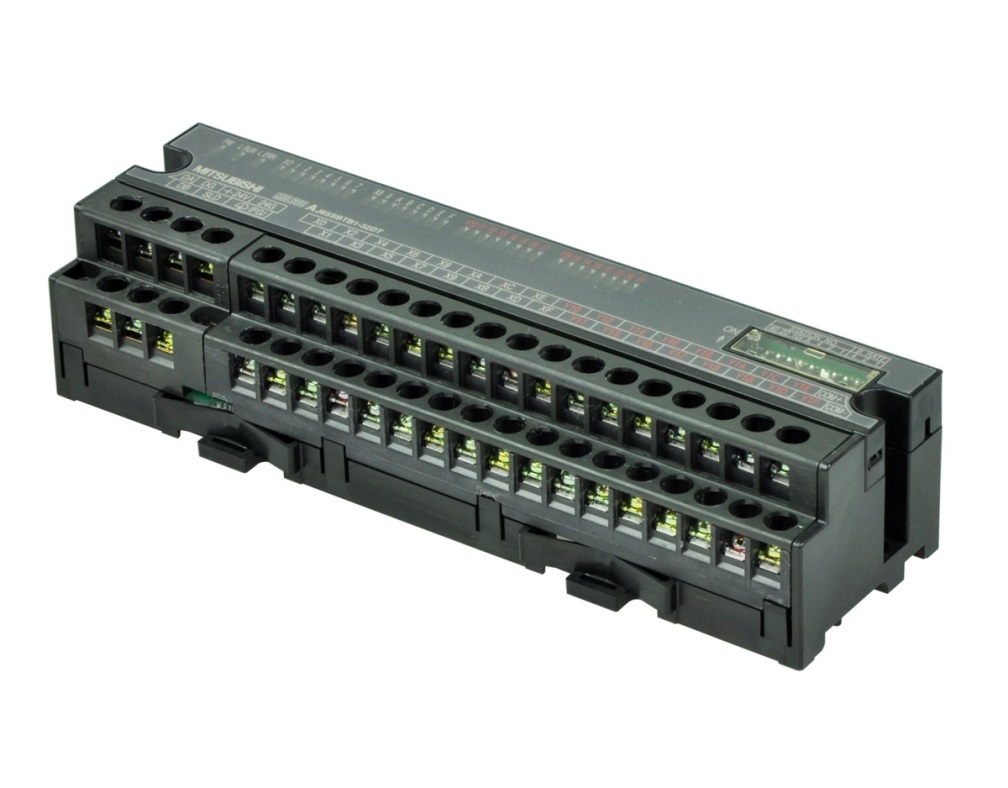

ПЛК Mitsubishi AJ65SBTB1-32D

Описание Mitsubishi AJ65SBTB1-32D

AJ65SBTB1-32D – это цифровой входной модуль для ПЛК (программируемого логического контроллера) серии Mitsubishi MELSEC-A/QnA. Модуль предназначен для приема дискретных сигналов от датчиков, кнопок и других устройств с последующей передачей данных в центральный процессор через шину CC-Link.

Модуль обеспечивает 32 канала цифровых входов с гальванической развязкой, что позволяет подключать его к различным промышленным устройствам без риска повреждения.

Технические характеристики

| Параметр | Значение | |-----------------------------|--------------| | Тип модуля | Цифровой входной модуль (DI) | | Количество каналов | 32 (все каналы изолированы) | | Тип входного сигнала | Бесконтактный (NPN/PNP), контактный (сухой контакт) | | Напряжение питания | DC 24 В (±10%) | | Потребляемый ток | ~80 мА (от шины CC-Link) | | Скорость передачи | До 10 Мбит/с (зависит от настройки CC-Link) | | Разрешение | 1 бит на канал | | Гальваническая развязка | Да (между каналами и шиной) | | Индикация состояния | Светодиоды для каждого канала | | Рабочая температура | -10°C до +55°C | | Степень защиты | IP20 | | Подключение | Винтовые клеммы | | Совместимые сети | CC-Link (Master/Local) |

Парт-номера и совместимые модели

Аналоги и запасные части:

• AJ65SBTB1-32DT – аналогичный модуль, но с транзисторными выходами.
• AJ65SBTB1-32D1 – модификация с улучшенной защитой от помех.

Совместимые ПЛК и интерфейсы:

• MELSEC-A (A1S, A2S, A3A, A2U и др.)
• MELSEC-QnA (Q2AS, Q3A, Q4AR и др.)
• CC-Link Master-модули (AJ61BT11, A1SJ61BT11 и др.)
• Совместим с CC-Link версии 1.10 и выше

Дополнительные аксессуары:

• Терминатор CC-Link (A6CON-TW, A6CON-TB и аналоги)
• Кабель CC-Link (стандартный витая пара, экранированный)

Применение

Модуль используется в промышленных системах автоматизации:

• Управление конвейерами
• Контроль состояния датчиков
• Системы сигнализации и защиты

Если нужны аналоги от других производителей (Siemens, Omron, Schneider), уточните – подберу замену.
