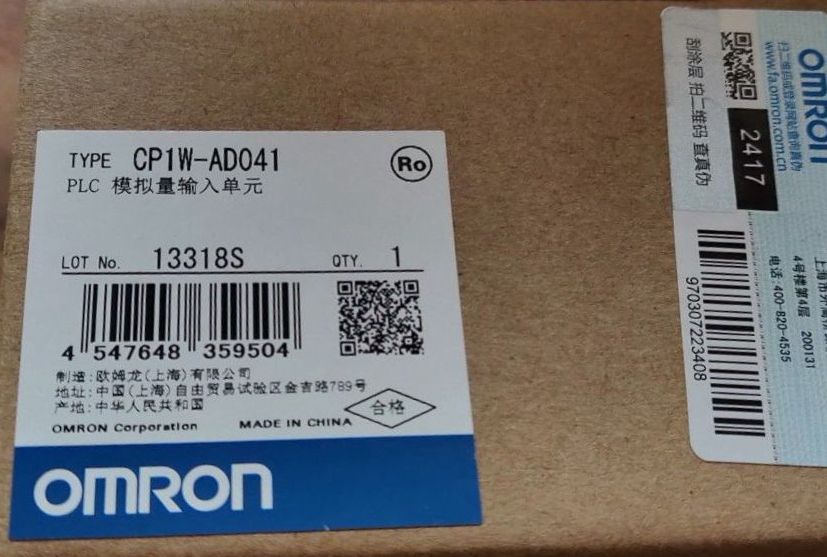

ПЛК CP1W-AD041

Описание модуля CP1W-AD041

CP1W-AD041 – это аналоговый входной модуль для программируемых логических контроллеров (ПЛК) серии CP1 от Omron. Он предназначен для преобразования аналоговых сигналов (напряжения или тока) в цифровые значения, которые обрабатываются ПЛК.

Модуль поддерживает 4 аналоговых входа с возможностью индивидуальной настройки диапазонов измерений, что делает его гибким для различных задач автоматизации.

Технические характеристики

Основные параметры

• Количество входов: 4 (изолированные)
• Тип входных сигналов:
  • Напряжение: 0–10 В, 1–5 В, –10–10 В, 0–5 В
  • Ток: 0–20 мА, 4–20 мА
• Разрешение: 1/6000 (12-бит + знак)
• Точность: ±0,3 % от полной шкалы (при 25°C)
• Макс. частота преобразования: 1 мс/канал (при 4 каналах – 4 мс)
• Сопротивление изоляции: 20 МОм (между входами и корпусом)
• Питание: от ПЛК (5 В, 80 мА)
• Рабочая температура: 0…55°C
• Степень защиты: IP20

Подключение

• Тип разъема: винтовые клеммы
• Совместимость с ПЛК: серия CP1 (CP1E, CP1H, CP1L)

Парт-номера и совместимые модели

Парт-номера

• CP1W-AD041 (основной номер)
• CP1W-CN811 (кабель подключения, при необходимости)

Совместимые модели ПЛК

• CP1E (CP1E-E, CP1E-N)
• CP1H (CP1H-X, CP1H-Y)
• CP1L (CP1L-M, CP1L-EL)

Применение

Модуль CP1W-AD041 используется в системах автоматизации для:

• Контроля температуры (через датчики 0–10 В / 4–20 мА)
• Управления скоростью двигателей
• Мониторинга давления, расхода и других аналоговых сигналов

Если требуется больше аналоговых каналов или выходы, можно рассмотреть CP1W-DA041 (аналоговый выходной модуль) или CJ-серию (например, CJ1W-AD041).

Нужна дополнительная информация? 😊

ПЛК CP1W-AD041 предназначен для замены, ремонта и технического обслуживания промышленного оборудования. Точная маркировка товара — ПЛК CP1W-AD041. Для правильного подбора необходимо сверить полное обозначение, конструктивное исполнение, габариты, способ крепления, разъёмы или схему подключения и рабочие параметры с документацией оборудования и оригинальной деталью. При сомнениях отправьте специалисту магазина фото маркировки и места установки.
