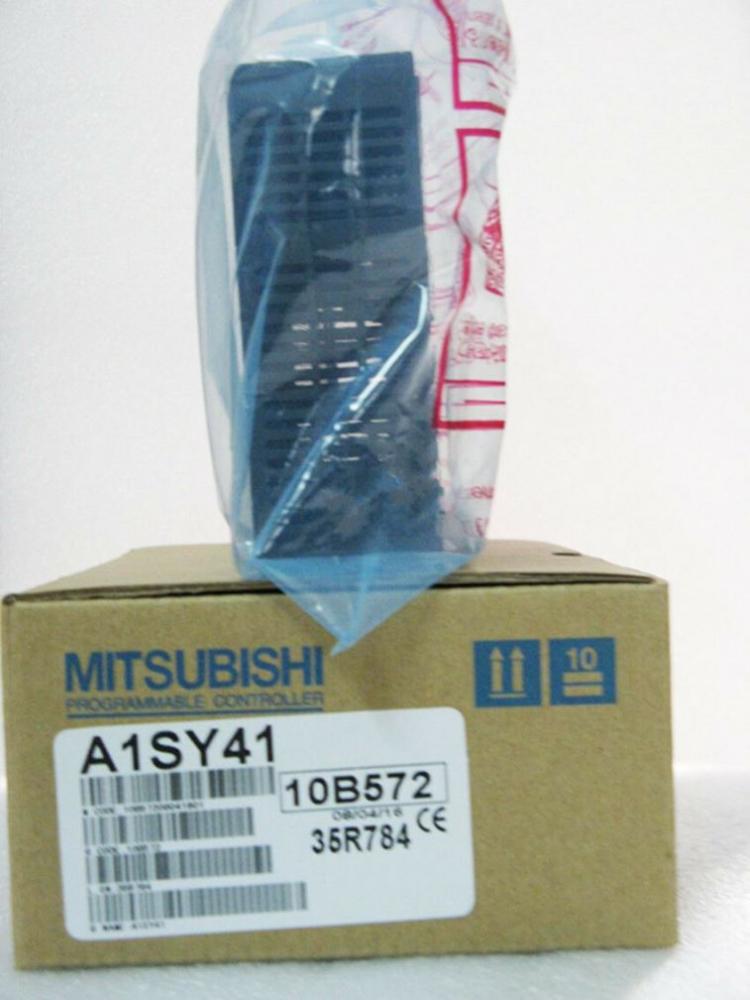

ПЛК Mitsubishi A1SY41

Описание модуля Mitsubishi A1SY41

Модуль дискретных выходов A1SY41 – это 16-канальный выходной модуль для ПЛК серии Mitsubishi Melsec-A. Он предназначен для управления внешними устройствами (реле, контакторами, сигнальными лампами и т. д.) через транзисторные выходы с открытым коллектором. Модуль совместим с различными контроллерами серии A и другими системами Melsec.

Технические характеристики

| Параметр | Значение | |---------------------------|-----------------------------------------------------------------------------| | Тип выходов | Транзисторные (открытый коллектор), NPN | | Количество выходов | 16 (по 8 на группу) | | Напряжение нагрузки | 5–24 В постоянного тока | | Максимальный ток | 0,1 А на канал (общий ток группы ≤ 0,8 А) | | Падение напряжения | ≤ 1,5 В (при токе 0,1 А) | | Изоляция | Оптоизоляция между цепями управления и выходами | | Скорость переключения | ≤ 1 мс (включение), ≤ 1 мс (выключение) | | Потребляемый ток | ≤ 60 мА (от 5 В) | | Рабочая температура | 0…55 °C | | Подключение | Клеммная колодка (винтовые зажимы) | | Совместимость | ПЛК серий Melsec-A (A1S, A2S, A3A и др.) |

Парт номера и аналоги

• Основной код: A1SY41
• Альтернативные номера:
  • A1SY41-E (европейская версия с сертификатами CE)
  • A1SY41-S6 (специальная модификация)

Совместимые модели ПЛК

Модуль работает с контроллерами серии Melsec-A, включая:

• Базовые блоки:
  • A1SJCPU, A1SCPU, A1SHCPU
  • A2SCPU, A2SHCPU
• Расширительные блоки:
  • A1SJ61BT11 (для подключения через CC-Link)
  • A1SX40, A1SX80 (входные модули)
• Системы с модульной архитектурой:
  • A3A, A3N, A2A, A2N

Примечания

• Модуль A1SY41 не поддерживает выходы типа "сухой контакт" (только транзисторные).
• Для защиты выходов рекомендуется использовать диоды (например, 1N4007) при подключении индуктивных нагрузок.
• Совместимость с более новыми сериями (Q, L, FX) возможна через адаптеры или конвертеры протоколов.

Если требуется более современный аналог, можно рассмотреть модули серии QY41P или LY41NT5P.

ПЛК Mitsubishi A1SY41 предназначен для замены, ремонта и технического обслуживания промышленного оборудования. Точная маркировка товара — ПЛК Mitsubishi A1SY41. Для правильного подбора необходимо сверить полное обозначение, конструктивное исполнение, габариты, способ крепления, разъёмы или схему подключения и рабочие параметры с документацией оборудования и оригинальной деталью. При сомнениях отправьте специалисту магазина фото маркировки и места установки.
