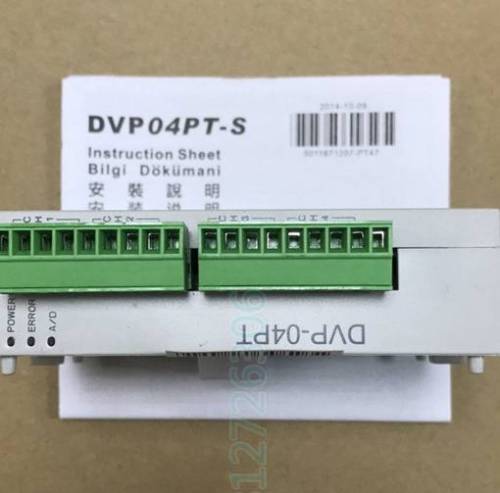

ПЛК Delta модуль DVP04PT-S
ПЛК Delta модуль DVP04PT-S — комплектующее для ремонта и обслуживания промышленного оборудования. Перед заказом сверьте точную маркировку ПЛК Delta модуль DVP04PT-S, исполнение, размеры, крепление, подключение и технические параметры с оригинальной деталью.
тел. +7(499)347-04-82
Описание ПЛК Delta модуль DVP04PT-S
Описание модуля Delta DVP04PT-S
DVP04PT-S – это компактный аналоговый модуль для ПЛК серии Delta DVP, предназначенный для работы с термопарами и датчиками сопротивления (RTD). Он обеспечивает высокоточное измерение температуры и совместим с различными типами термопар (J, K, T, E, R, S, B, N) и RTD (Pt100, Cu50).
Модуль подключается к основному блоку ПЛК через расширительный интерфейс и поддерживает автоматическую компенсацию холодного спая (CJC) для термопар.
Технические характеристики
| Параметр | Значение |
|-----------------------------|-----------------------------------------------------------------------------|
| Тип модуля | Аналоговый входной модуль (термопары, RTD) |
| Количество каналов | 4 независимых канала |
| Поддерживаемые датчики | Термопары: J, K, T, E, R, S, B, N
RTD: Pt100, Cu50 |
| Разрешение | 16 бит |
| Точность | ±0,3% от полного диапазона |
| Диапазон измерений | Зависит от типа датчика (напр., K-тип: -200°C ~ +1372°C) |
| Компенсация холодного спая | Автоматическая (встроенный датчик CJC) |
| Изоляция | Гальваническая изоляция между каналами и PLC |
| Скорость обновления | 100 мс/канал |
| Напряжение питания | 24 В DC (±10%) |
| Потребляемый ток | ≤100 мА |
| Рабочая температура | 0°C ~ 55°C |
| Относительная влажность | 5% ~ 95% (без конденсации) |
| Габариты (Ш×В×Г) | 35 × 90 × 63 мм |
| Вес | ~200 г |
Совместимые модели ПЛК Delta
Модуль DVP04PT-S совместим с основными сериями ПЛК Delta DVP:
- DVP-SS/SX/SE/SA/SC/ES/EX/EC (в зависимости от версии прошивки)
- DVP-EH3/EH2
- DVP-PM/PS (с ограничениями)
Парт-номера и аналоги
- Основной номер: DVP04PT-S
- Аналогичные модули:
- DVP04PT-H2 (более новая версия с улучшенной точностью)
- DVP04TC-S (для термопар без поддержки RTD)
- DVP04AD-S (аналоговый вход для сигналов 0-10 В / 4-20 мА)
Применение
- Промышленные системы контроля температуры (печи, термокамеры).
- Мониторинг технологических процессов.
- Системы автоматизации HVAC.
Модуль отличается надежностью и простотой интеграции в системы на базе ПЛК Delta. Для корректной работы рекомендуется использовать фирменное ПО ISPSoft или WPLSoft для конфигурации.
Если нужны дополнительные данные (схемы подключения, примеры программ), уточните запрос!
Парт номера для ПЛК Delta модуль DVP04PT-S
DVP04PT-S
DVP04PTS
Дополнительная информация
ПЛК Delta модуль DVP04PT-S предназначен для замены, ремонта и технического обслуживания промышленного оборудования. Точная маркировка товара — ПЛК Delta модуль DVP04PT-S. Для правильного подбора необходимо сверить полное обозначение, конструктивное исполнение, габариты, способ крепления, разъёмы или схему подключения и рабочие параметры с документацией оборудования и оригинальной деталью. При сомнениях отправьте специалисту магазина фото маркировки и места установки.
