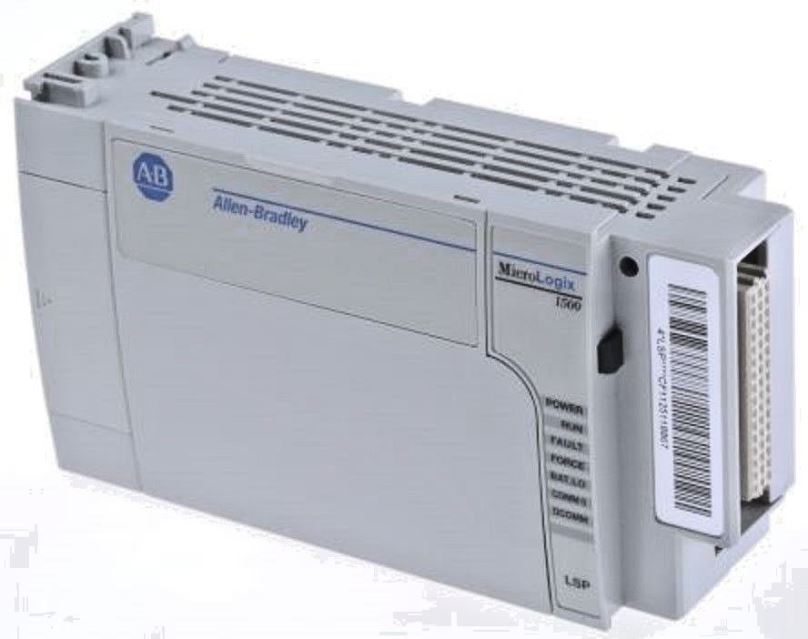

ПЛК AB 1764-LSP MicroLogix модуль

Описание модуля AB 1764-LSP MicroLogix

1764-LSP – это модуль безопасности (Safety Partner) для контроллеров MicroLogix 1500 от Allen-Bradley (Rockwell Automation). Он предназначен для реализации функций безопасности в промышленных системах управления, таких как аварийные остановы (E-Stop), защитные блокировки и мониторинг безопасных состояний.

Модуль работает в паре с основным контроллером MicroLogix, обеспечивая безопасное отключение выходов в случае критических ситуаций. Он соответствует стандартам IEC 61508 (SIL 2) и NFPA 79.

Технические характеристики

| Параметр | Значение |
|----------------------------|-------------|
| Тип модуля | Модуль безопасности (Safety Partner) |
| Совместимость | MicroLogix 1500 (требуется базовый контроллер) |
| Количество безопасных выходов | 4 релейных выхода (формат C – NO/NC) |
| Напряжение питания | 24 В DC (±10%) |
| Максимальный ток выхода | 5 А на канал |
| Защита от короткого замыкания | Да |
| Степень защиты | IP20 |
| Рабочая температура | 0°C ... 60°C |
| Стандарты безопасности | IEC 61508 (SIL 2), NFPA 79 |
| Индикация состояния | Светодиоды (питание, статус, ошибка) |
| Подключение | Через разъемы MicroLogix 1500 |

Парт-номера и совместимые модели

Парт-номера модуля 1764-LSP:

• 1764-LSP – базовый модуль безопасности MicroLogix 1500 Safety Partner.

Совместимые контроллеры:

Модуль работает только с контроллерами MicroLogix 1500 следующих серий:

• 1764-24BWA
• 1764-28BXB
• 1764-28LXP

Дополнительные компоненты:

• 1764-CBL-PM02 – кабель для подключения модуля к контроллеру.
• 1764-RLB – резервный аккумулятор для MicroLogix 1500.

Применение

Модуль 1764-LSP используется в системах, где требуется безопасное отключение оборудования:

• Аварийные остановы (E-Stop)
• Защита операторов (дверные выключатели, световые барьеры)
• Контроль безопасных состояний станков и роботов

Этот модуль не совместим с более новыми контроллерами Micro800 или CompactLogix, так как предназначен исключительно для MicroLogix 1500.

Если нужна более современная система безопасности, рекомендуются GuardPLC или Compact GuardLogix.

ПЛК AB 1764-LSP MicroLogix модуль предназначен для замены, ремонта и технического обслуживания промышленного оборудования. Точная маркировка товара — ПЛК AB 1764-LSP MicroLogix модуль. Для правильного подбора необходимо сверить полное обозначение, конструктивное исполнение, габариты, способ крепления, разъёмы или схему подключения и рабочие параметры с документацией оборудования и оригинальной деталью. При сомнениях отправьте специалисту магазина фото маркировки и места установки.
