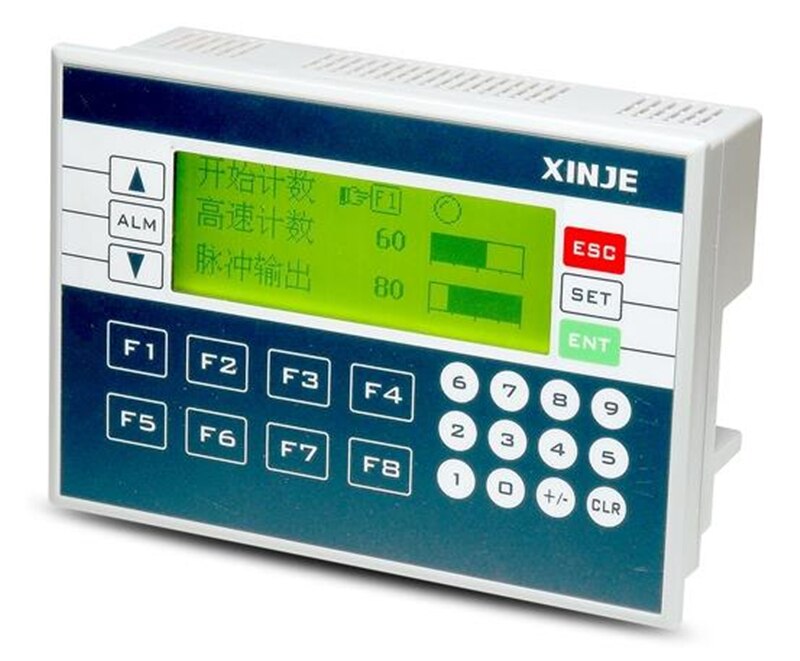

Панель оператора Xinje XP3-18R

Описание панели оператора Xinje XP3-18R

Панель оператора Xinje XP3-18R – это компактный HMI-дисплей с сенсорным экраном, предназначенный для визуализации и управления промышленными процессами. Устройство обладает простым интерфейсом, поддерживает подключение к различным контроллерам и совместимо с программным обеспечением Xinje HMIWorks (на базе Weintek EasyBuilder Pro).

Панель применяется в автоматизации производственных линий, станков, систем контроля и других промышленных установок.

Технические характеристики

| Параметр | Значение | |-----------------------------|-------------| | Экран | 5.7" TFT LCD, монохромный (синий/белый) | | Разрешение | 320 × 240 пикселей | | Сенсор | Аналоговый резистивный (4-проводной) | | Процессор | 32-битный RISC | | Память | 64 MB (флеш-память) | | Количество экранов | До 500 | | Поддерживаемые языки | Английский, китайский, русский и др. | | Интерфейсы связи | 1 × RS-232, 1 × RS-485 (поддержка Modbus RTU) | | Совместимые ПЛК | Xinje (XCPPro), Siemens (S7-200), Delta, Mitsubishi (FX), Omron, Modbus RTU | | Напряжение питания | 24 В DC (±15%) | | Потребляемая мощность | ≤ 10 Вт | | Рабочая температура | 0°C ~ +50°C | | Степень защиты | IP65 (лицевая панель) | | Габариты (Ш × В × Г) | 162 × 117 × 38 мм | | Монтаж | Панельный (встраиваемый) |

Парт-номера и совместимые модели

Основные парт-номера:

• XP3-18R – базовая модель
• XP3-18R-T – версия с расширенным температурным диапазоном

Совместимые контроллеры Xinje:

• XC/XD/XDM серии (XC3-24R, XD5-60T, XDM-60T и др.)
• XD1, XD2, XD3, XD5
• XDH (высокопроизводительные ПЛК)

Совместимость с другими брендами:

• Siemens – S7-200 (PPI)
• Mitsubishi – FX (протокол 3U/3G)
• Delta – DVP (ES/EX/SS)
• Omron – Host Link (CP1E, CP1L)
• Modbus RTU – любые устройства с поддержкой стандарта

Дополнительные особенности

• Поддержка анимаций, трендов, рецептов и защищённых экранов.
• Встроенные макросы на языке Lua.
• Возможность обновления прошивки через USB или SD-карту.

Если требуется подключение к конкретному ПЛК, уточните версию протокола в документации контроллера. Для программирования используется HMIWorks (аналог EasyBuilder Pro).
