Пневмоцилиндр Airtac SC80-100

Пневмоцилиндр Airtac SC80-100

Описание:

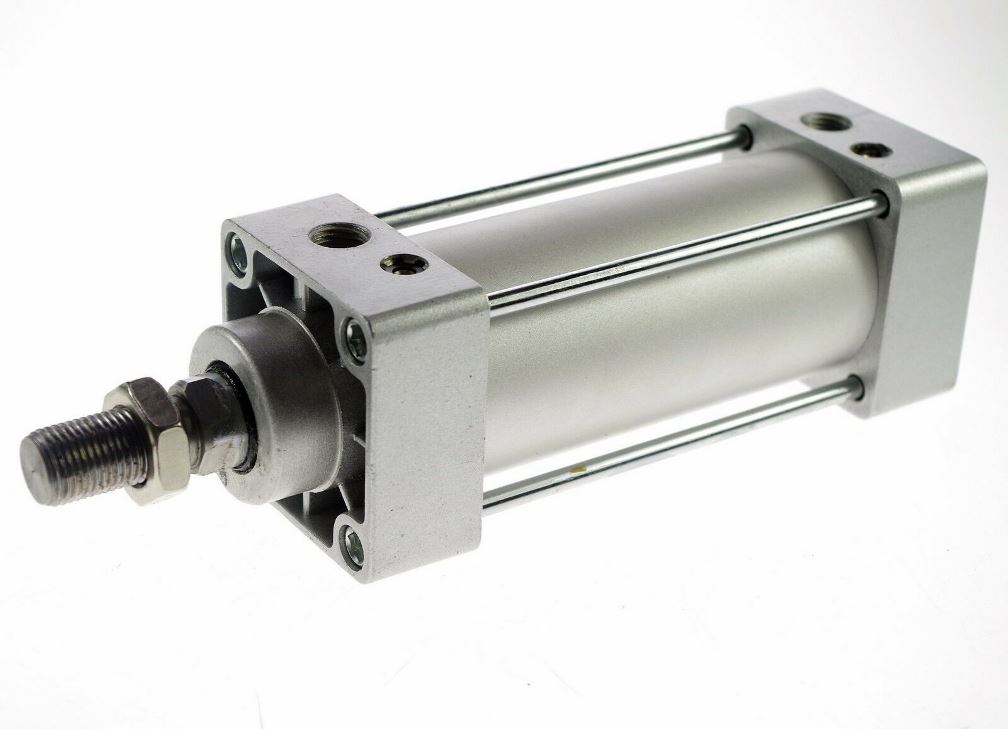

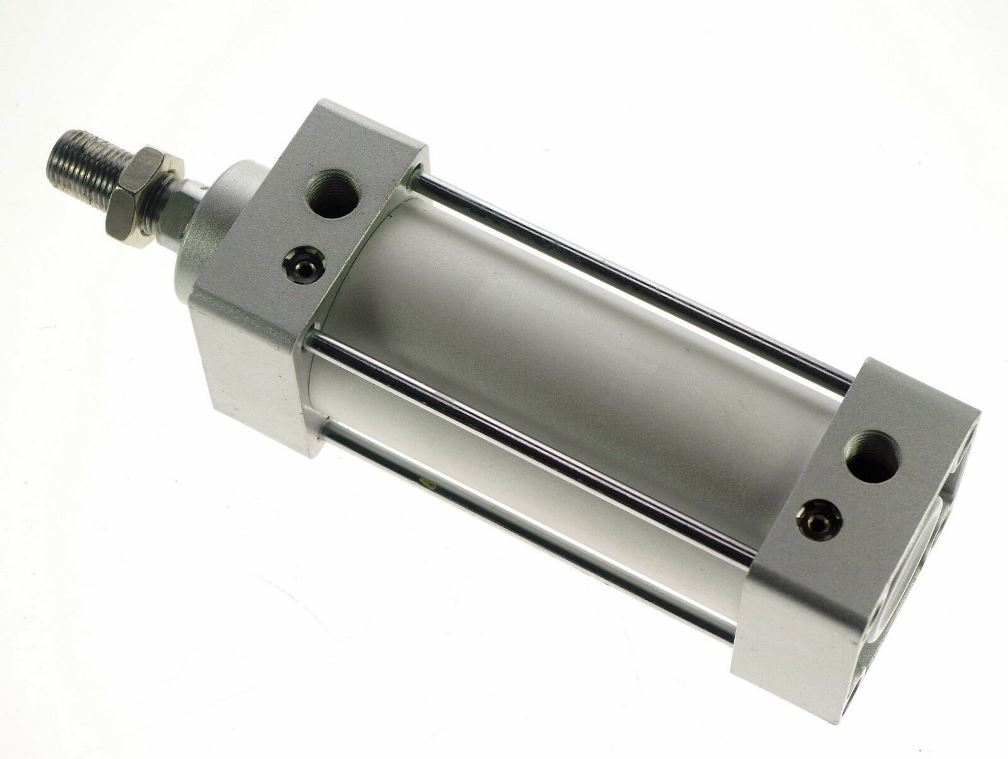

Пневматический цилиндр Airtac SC80-100 – это устройство двойного действия (возвратно-поступательного), предназначенное для преобразования энергии сжатого воздуха в механическое движение. Используется в промышленной автоматизации, машиностроении, системах управления и других областях, где требуется линейное перемещение с высокой надежностью и точностью.

Основные особенности:

• Корпус из алюминиевого сплава (анодированный) для защиты от коррозии.
• Уплотнения из износостойкого полиуретана или NBR (нитрил-бутадиенового каучука).
• Двойное действие (воздух подается с обеих сторон поршня).
• Возможность установки магнитного датчика (для моделей с маркировкой SC80-100-M).
• Высокая скорость работы и долговечность.

Технические характеристики:

| Параметр | Значение |
|----------------------------|-------------------------------|
| Диаметр поршня (D) | 80 мм |
| Ход поршня (S) | 100 мм |
| Тип действия | Двойное (DA) |
| Рабочее давление | 0,15–1,0 МПа (1,5–10 бар) |
| Макс. давление | 1,5 МПа (15 бар) |
| Температурный диапазон | -10°C до +80°C (NBR) |
| Скорость поршня | 50–1000 мм/с |
| Присоединительная резьба | M5x0.8 (для датчиков) |
| Резьба портов | G1/2" |
| Материал корпуса | Алюминиевый сплав (анодирование) |
| Материал штока | Хромированная сталь (C45) |
| Уплотнения | NBR (стандарт), FKM (по запросу) |

Парт-номера и совместимые модели:

Основные модели Airtac:

• SC80-100 (базовая модель без датчика)
• SC80-100-M (с магнитным датчиком)
• SC80-100-B (с тормозом, если доступно)

Аналоги других производителей (совместимые):

• Festo DNC-80-100-PPV
• SMC C80X100
• Parker 1NC80DB100MM
• Norgren 80/100/P

Запасные части и аксессуары:

• Поршневое кольцо (уплотнение): Airtac SC-80-SEAL
• Грязесъемник: Airtac SC-80-WIPER
• Магнитный датчик: Airtac CS1-M (совместим с SC80-100-M)
• Кронштейны крепления: Airtac MB-80

Применение:

• Конвейерные системы
• Упаковочные машины
• Прессы и штампы
• Автоматические линии сборки

Если нужны дополнительные параметры (например, динамические характеристики), уточните запрос.
