Mitsubishi QJ71PB92V

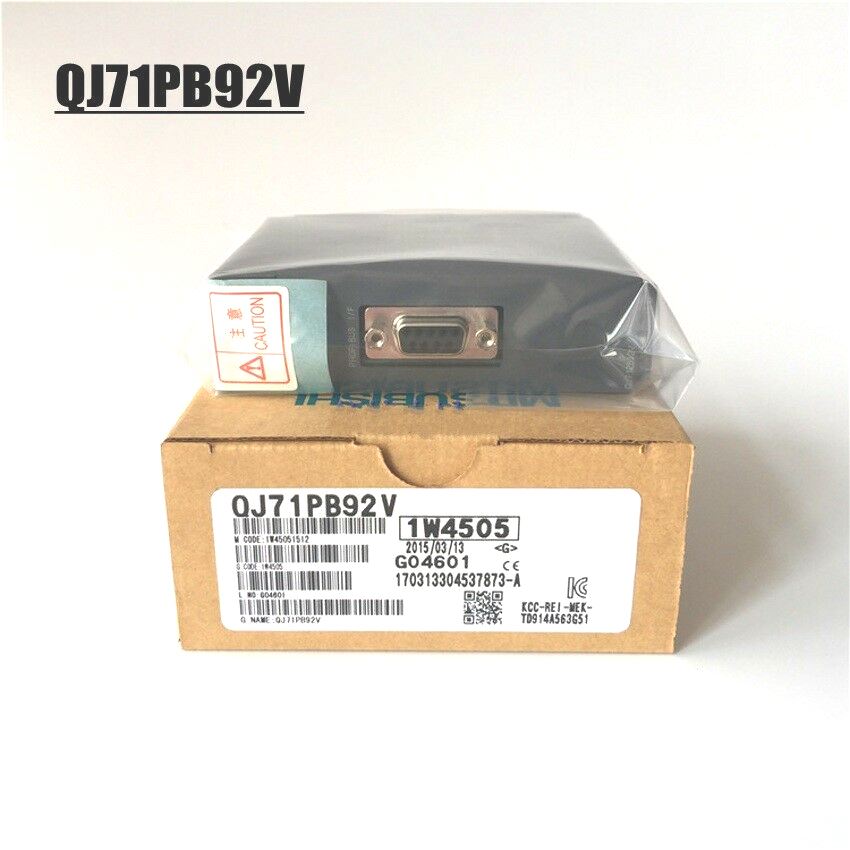

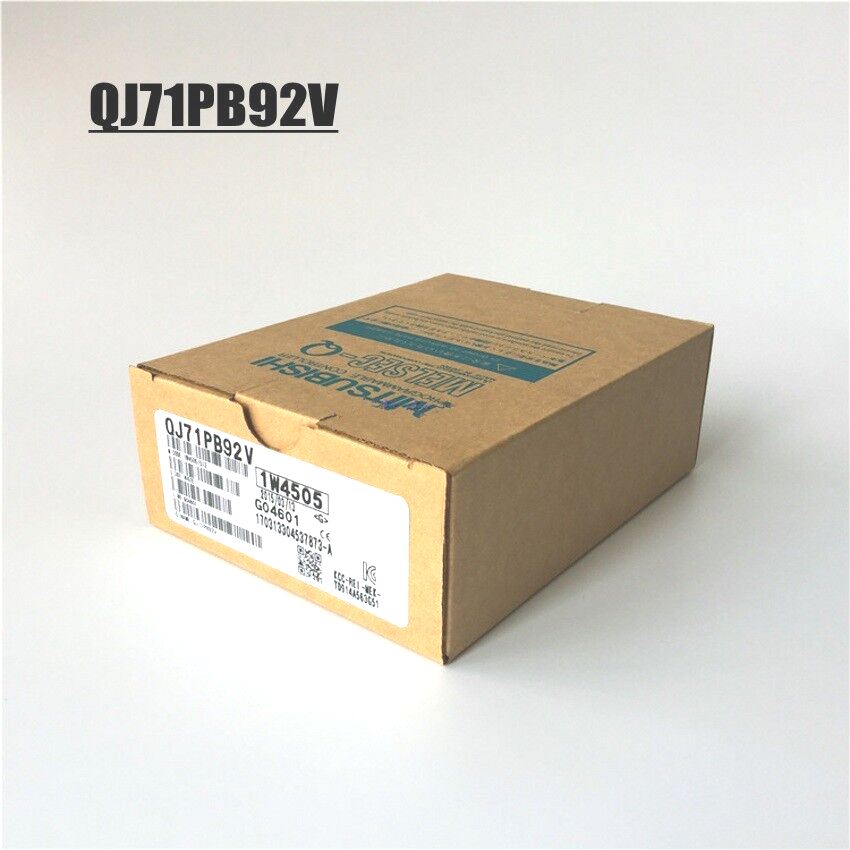

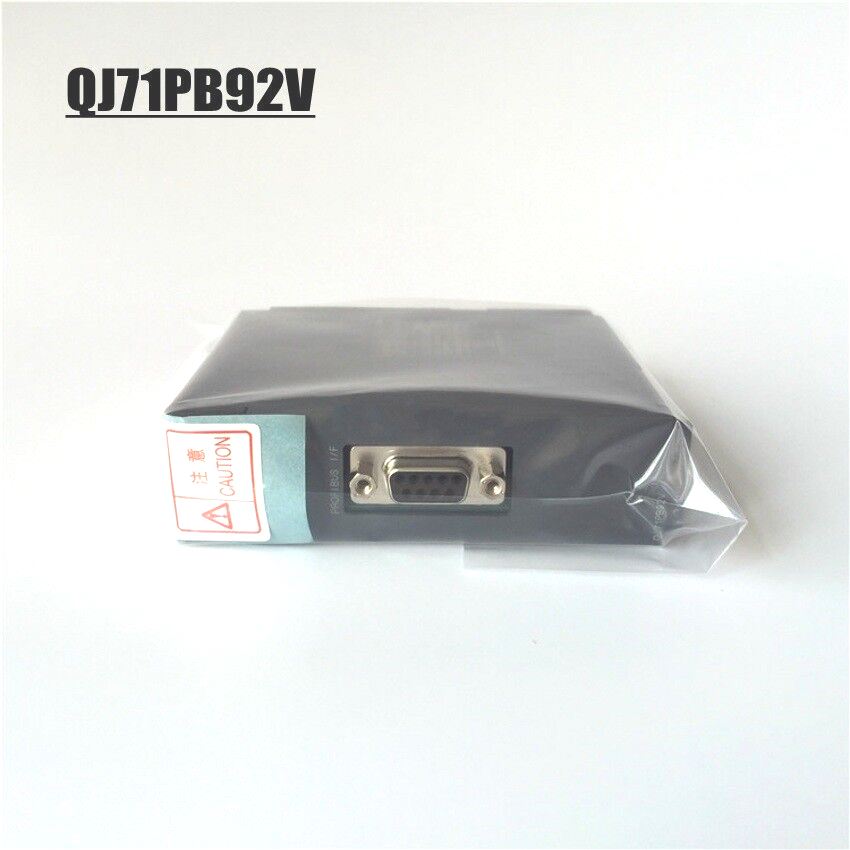

Mitsubishi QJ71PB92V - PROFIBUS-DP Interface Module

Описание:

Модуль QJ71PB92V является интерфейсным блоком для подключения ПЛК Mitsubishi Electric серии Q к сетям PROFIBUS-DP. Он поддерживает стандарт EN 50170, обеспечивая высокоскоростную связь между ведущим (Master) устройством (например, ПЛК Q серии) и ведомыми (Slave) устройствами (сенсоры, приводы, частотные преобразователи и др.).

Модуль предназначен для интеграции в стоечные системы и поддерживает конфигурирование через GX Configurator-DP или аналогичное ПО.

Технические характеристики:

| Параметр | Значение | |------------------------------|--------------| | Стандарт связи | PROFIBUS-DP (EN 50170) | | Скорость передачи | 9.6 кбит/с – 12 Мбит/с | | Макс. кол-во подключаемых устройств | До 125 Slave-устройств | | Протокол | PROFIBUS-DP (DP-V0, DP-V1) | | Разрядность ввода/вывода | До 244 байт входных и 244 байт выходных данных | | Напряжение питания | 5 В DC (от базового модуля Q) | | Потребляемый ток | 0,37 А | | Индикаторы состояния | RUN, ERROR, SD, RD, MST, DP | | Совместимость с ПЛК | Mitsubishi Q серии (Q02, Q02H, Q06H, Q12H, Q25H и др.) | | Рабочая температура | 0°C – 55°C | | Влагостойкость | 5 – 95% (без конденсации) | | Вес | ~0,2 кг |

Парт-номера и совместимые модели:

Основной парт-номер:

• QJ71PB92V – базовый модуль интерфейса PROFIBUS-DP

Совместимые CPU модули:

• Q02(H), Q06H, Q12H, Q25H
• Q02PH, Q06PH, Q12PH, Q25PH
• Q00UJ, Q00U, Q01U, Q02U, Q03UD, Q04UDH, Q06UDH, Q10UDH, Q13UDH, Q20UDH, Q26UDH
• Q03UDECPU, Q04UDEHCPU, Q06UDEHCPU, Q13UDEHCPU, Q26UDEHCPU

Дополнительное оборудование:

• SW1DND-PBDP-ME – конфигурационное ПО (GX Configurator-DP)
• QC100, QC200 – соединительные кабели для монтажа

Применение:

Модуль QJ71PB92V используется в промышленных системах автоматизации, где требуется интеграция оборудования Mitsubishi с устройствами, поддерживающими PROFIBUS-DP, включая:

• Частотные преобразователи (Siemens, Danfoss, ABB и др.)
• Датчики и исполнительные механизмы
• Системы визуализации (SCADA, HMI)
• Распределенные системы управления

Если требуется дополнительная информация по настройке или аналогам, уточните ваш запрос.
