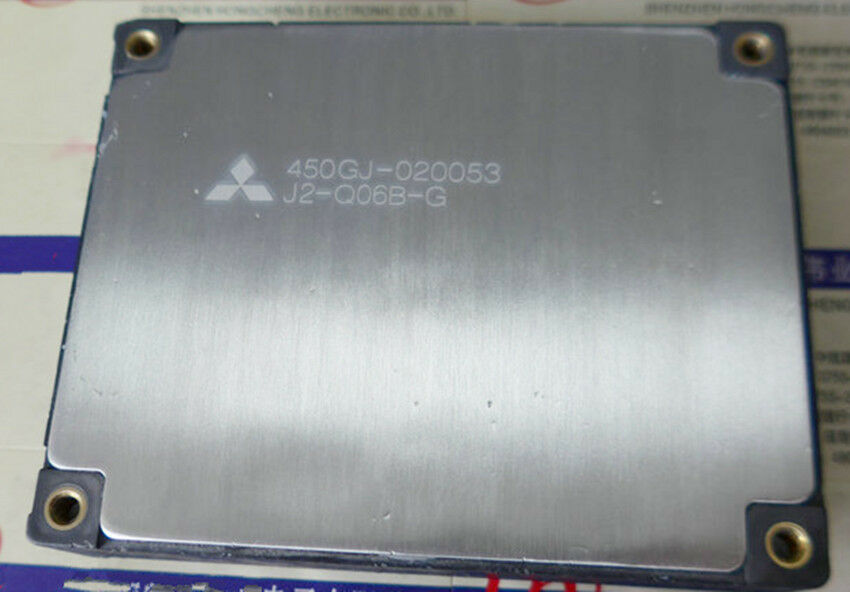

Mitsubishi J2-Q06B-G

Mitsubishi J2-Q06B-G - Описание и технические характеристики

Описание:

Mitsubishi J2-Q06B-G — это релейный выходной модуль для систем автоматизации Mitsubishi, предназначенный для управления нагрузками через релейные контакты. Он совместим с серией контроллеров MELSEC iQ-F (FX5U, FX5UC и др.) и подключается через встроенный расширительный интерфейс.

Модуль обеспечивает гальваническую развязку между управляющей логикой и силовыми цепями, что повышает надежность системы. Подходит для управления электромагнитными клапанами, контакторами, лампами и другими устройствами с питанием до 250 В (AC/DC).

Технические характеристики:

| Параметр | Значение | |-----------------------------|-------------| | Тип выхода | Релейный (механическое реле) | | Количество выходов | 6 (NO-контакты) | | Макс. ток контакта | 2 A (при 250 В AC/30 В DC) | | Макс. коммутируемое напряжение | 250 В AC / 30 В DC | | Сопротивление контактов | ≤ 100 мОм | | Механическая износостойкость | 20 млн. срабатываний | | Электрическая износостойкость | 100 тыс. циклов (при 2 А, 250 В AC) | | Время срабатывания | ≤ 10 мс | | Гальваническая развязка | Да (между входами и выходами) | | Питание модуля | 5 В DC (от базового блока) | | Подключение | Винтовые клеммы | | Совместимость | MELSEC iQ-F (FX5U, FX5UC и др.) | | Рабочая температура | -20°C…+55°C | | Вес | ~0.2 кг |

Парт-номера и аналоги:

Оригинальные номера Mitsubishi:

• J2-Q06B-G (основная модель)
• FX5-16EYT/ES (альтернативный модуль с транзисторными выходами)

Совместимые модели контроллеров:

• FX5U / FX5UC (MELSEC iQ-F)
• FX3U (через адаптеры)
• FX5-32MR/ES (в комбинации с расширительными модулями)

Аналоги от других производителей:

• Omron G3PE-225B (релейный модуль с похожими характеристиками)
• Siemens 6ES7222-1HF32-0XB0 (релейный выход для SIMATIC)

Применение:

• Управление соленоидными клапанами
• Коммутация осветительных цепей
• Запуск двигателей малой мощности
• Сигнализация и индикация

Если требуется твердотельное реле, можно рассмотреть J2-Q06B-1 (полупроводниковый вариант).

Для точного подбора совместимости с вашей системой рекомендуется проверять техническую документацию Mitsubishi или консультироваться с поставщиком.
