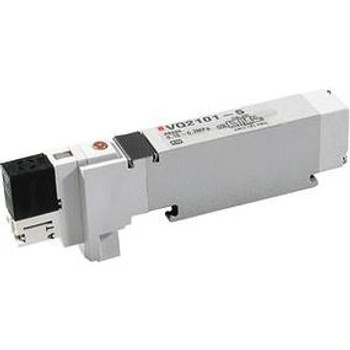

Пневмоклапан SMC VQ2101-5

Пневматический клапан SMC VQ2101-5

Описание:

Пневмоклапан SMC VQ2101-5 – это 5/2-ходовой электромагнитный клапан с пилотным управлением, предназначенный для управления пневмоцилиндрами и другими пневматическими исполнительными устройствами. Модель отличается компактными размерами, высокой скоростью срабатывания и надежностью.

Клапан выполнен в корпусе из полимерного материала, устойчивого к воздействию промышленных сред. Используется в автоматизированных системах, станках, упаковочном оборудовании и других пневматических системах.

Технические характеристики:

| Параметр | Значение | |---------------------------|-------------| | Тип клапана | 5/2 (5 портов, 2 позиции) | | Принцип работы | Электромагнитный, с пилотным управлением | | Номинальное напряжение | 24 В DC (стандартная версия) | | Потребляемая мощность | ~1,8 Вт (в зависимости от катушки) | | Расход (Cv) | ~0,48 (Kv ≈ 0,42) | | Рабочее давление | 0,1–0,7 МПа | | Макс. давление | 0,9 МПа | | Температура среды | -5°C до +60°C (без замерзания) | | Температура эксплуатации | -10°C до +50°C | | Степень защиты | IP65 | | Материал корпуса | Полиамид (усиленный стекловолокном) | | Присоединительная резьба | G1/8" | | Время срабатывания | ~15 мс (включение/выключение) | | Вес | ~0,15 кг |

Парт-номера и совместимые модели:

Основные варианты исполнения:

• VQ2101-5-01 – стандартная версия, 24 В DC
• VQ2101-5-02 – 12 В DC
• VQ2101-5-03 – 100/110 В AC
• VQ2101-5-04 – 200/220 В AC

Совместимые катушки:

• SY5120-5LZD (стандартная катушка 24V DC)
• SY5120-5LZD-01 (с защитой от перенапряжения)

Аналоги и совместимые модели:

• SMC VQ2101-6 (версия с G1/4")
• SMC SY5120 (альтернативная серия)
• Festo MS6-SE (аналог от Festo)
• Norgren 11A-ACA-GFDA-1BA (совместимый по параметрам)

Применение:

• Управление двусторонними пневмоцилиндрами
• Автоматизация производственных линий
• Контроль зажимных устройств
• Упаковочные машины

Клапан SMC VQ2101-5 подходит для замены в большинстве систем, где требуется компактный и надежный 5/2-ходовой клапан.
