Пневмоцилиндр SMC CD85N25-100-B ISO 6432

Пневматический цилиндр SMC CD85N25-100-B ISO 6432

Описание:

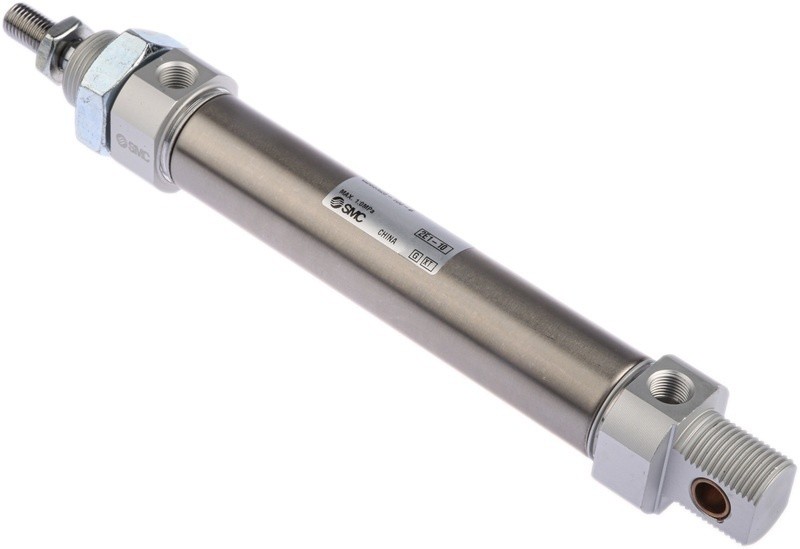

Пневмоцилиндр SMC CD85N25-100-B – это компактный цилиндр двойного действия, соответствующий международному стандарту ISO 6432. Модель отличается высокой надежностью, износостойкостью и плавностью хода. Цилиндр оснащен магнитным поршнем, что позволяет использовать его в системах с датчиками положения.

Предназначен для автоматизации промышленного оборудования, применяется в станкостроении, упаковочных машинах, робототехнике и других сферах.

Технические характеристики:

| Параметр | Значение | |------------------------|-----------------------------------| | Тип цилиндра | Двойного действия | | Стандарт | ISO 6432 | | Диаметр поршня (D) | 25 мм | | Ход (L) | 100 мм | | Монтаж | Резьбовой (встроенная резьба на торцах) | | Рабочая среда | Сжатый воздух (фильтрованный, без смазки или смазанный) | | Рабочее давление | 0,1–1,0 МПа | | Температурный диапазон | –10…+60 °C (стандартный) / –20…+80 °C (с опциями) | | Скорость поршня | 50–750 мм/с | | Материал корпуса | Алюминиевый сплав (анодированный) | | Материал штока | Нержавеющая сталь (хромированная) | | Уплотнения | NBR (стандарт), FKM (для агрессивных сред) | | Магнитный поршень | Да | | Присоединительная резьба | M5x0,8 (вход/выход воздуха) | | Степень защиты | IP65 |

Парт-номера и совместимые модели:

Основные парт-номера:

• CD85N25-100-B (базовая модель с магнитным поршнем)
• CD85N25-100 (без магнита)
• CD85N25-100-D (с демпфированием)

Совместимые аксессуары:

• Магнитные датчики:
  • D-M9N (компактный датчик)
  • D-A93 (универсальный датчик)
• Кронштейны и крепеж:
  • MBT10-25 (резьбовой кронштейн)
• Гидравлические демпферы:
  • CD85N25-100-D (версия с демпфером)

Аналоги и совместимые модели других производителей:

• Festo DSNU-25-100-PPV-A
• Parker 2A-25-100
• Airtac SC-25-100

Преимущества модели:

✅ Компактность и легкость
✅ Высокая износостойкость
✅ Возможность установки датчиков положения
✅ Соответствие ISO 6432 (легкая замена аналогов)

Если требуется дополнительная информация по монтажу или подбору аксессуаров, уточните детали.
