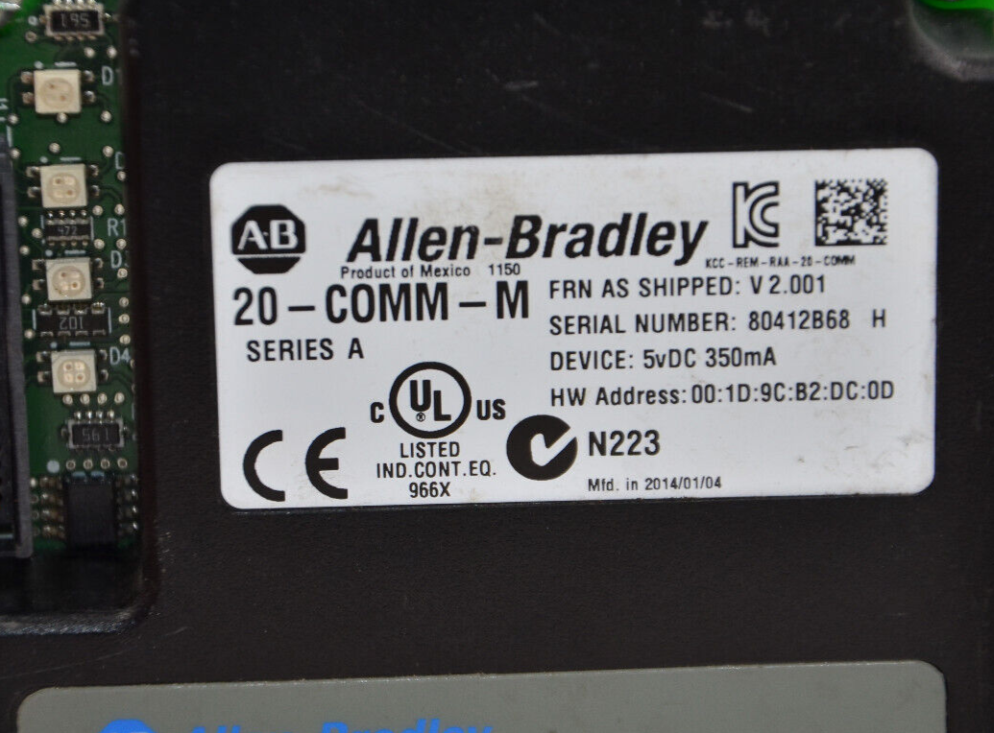

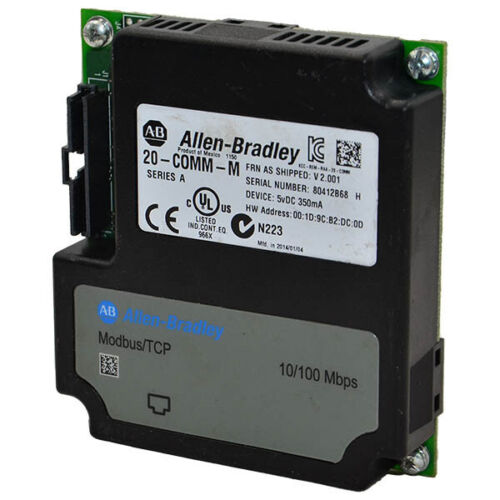

Allen Bradley 20-COMM-M
тел. +7(499)347-04-82
Описание Allen Bradley 20-COMM-M
Конечно. Вот подробное описание, технические характеристики, парт-номера и совместимые модели для коммуникационного модуля Allen-Bradley 20-COMM-M.
Описание
Allen-Bradley 20-COMM-M — это коммуникационный модуль (адаптер), разработанный компанией Rockwell Automation для своих частотных преобразователей серии PowerFlex 20. Этот модуль позволяет встраивать привод в сеть управления на базе протокола Modbus RTU, который является одним из самых распространенных промышленных протоколов связи.
Основное назначение модуля — обеспечить обмен данными между частотным преобразователем PowerFlex 20 и устройством верхнего уровня, таким как ПЛК (Programmable Logic Controller), SCADA-система, панель оператора или любой другой контроллер, поддерживающий Modbus RTU. С его помощью можно:
- Задавать команды управления: Запуск, остановка, изменение заданной скорости.
- Мониторить параметры привода: Текущая скорость, ток, состояние, информация о неисправностях.
- Настраивать параметры привода: Изменять настройки непосредственно через сеть.
Модуль устанавливается непосредственно на плату частотного преобразователя PowerFlex 20 (в слот "Option Module Slot"), что делает интеграцию простой и не требующей дополнительного пространства в шкафу управления.
Технические характеристики
| Параметр | Значение / Описание |
| :--- | :--- |
| Производитель | Rockwell Automation / Allen-Bradley |
| Семейство продуктов | PowerFlex |
| Наименование | Модуль связи Modbus RTU |
| Поддерживаемый протокол | Modbus RTU (Slave/Ведущий) |
| Сетевой интерфейс | RS-485 (2-проводная, полудуплексная) |
| Скорость передачи (Baud Rate) | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| Адрес устройства (Node Address) | 1 – 247 (настраивается через DIP-переключатели на модуле) |
| Параметры связи | Настраиваются через DIP-переключатели: скорость, четность, стоп-биты. |
| Питание | Обеспечивается непосредственно от платы частотного преобразователя PowerFlex 20. |
| Индикаторы состояния | Светодиодные индикаторы:
• NET — активность сети.
• MOD — статус модема (не используется в большинстве конфигураций). |
| Совместимые приводы | Семейство PowerFlex 20 (см. раздел ниже) |
| Поддерживаемый ПЛК | Любой контроллер с поддержкой протокола Modbus RTU Master (включая ПЛК Allen-Bradley с соответствующими картами связи, ПЛК других производителей, ПК с OPC-сервером и т.д.) |
Парт-номера (Catalog Numbers)
- 20-COMM-M — основной каталожный номер для самого коммуникационного модуля Modbus RTU.
Совместимые модели (частотные преобразователи)
Модуль 20-COMM-M совместим со всей серией частотных преобразователей Allen-Bradley PowerFlex 20. Для установки модуля привод должен иметь свободный слот для опциональных плат (Option Module Slot).
Совместимые серии приводов PowerFlex 20:
- PowerFlex 20 (базовая серия)
- PowerFlex 20P (серия с фильтром для снижения электромагнитных помех)
- PowerFlex 20F (серия с функцией безопасного останова, Safe-Off)
Конкретные модельные номера приводов (примеры):
- 20A0A1A0AYNANC0 (PowerFlex 20, 0.1 кВт, 1Ф вход, 3Ф выход)
- 20A0A3A0AYNANC0 (PowerFlex 20, 0.3 кВт, 1Ф вход, 3Ф выход)
- 20A0A7A0AYNANC0 (PowerFlex 20, 0.7 кВт, 1Ф вход, 3Ф выход)
- 20A1A5A0AYNANC0 (PowerFlex 20, 1.5 кВт, 1Ф вход, 3Ф выход)
- 20A2A2A0AYNANC0 (PowerFlex 20, 2.2 кВт, 1Ф вход, 3Ф выход)
- 20B0P0A0AYNANC0 (PowerFlex 20P, 0.4 кВт, 1Ф вход, 3Ф выход)
- 20B1P0A0AYNANC0 (PowerFlex 20P, 1.0 кВт, 1Ф вход, 3Ф выход)
- ... и другие модели из系列 PowerFlex 20.
Важное примечание: Модуль 20-COMM-M несовместим с приводами серий PowerFlex 4, 40, 400, 700, 755 и другими. Для этих серий существуют собственные модули связи (например, 22-COMM-xxx для PowerFlex 4/40).
