B&R X20DS4389

Описание модуля B&R X20DS4389

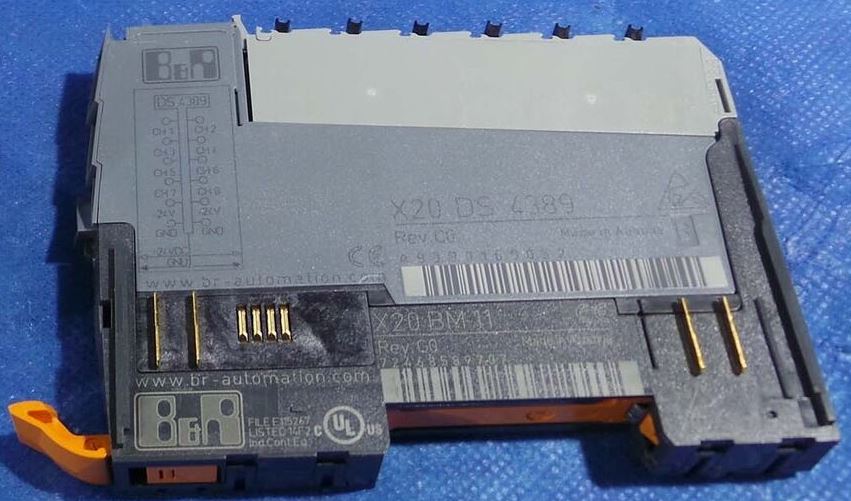

B&R X20DS4389 — это цифровой входной модуль системы X20, предназначенный для подключения дискретных датчиков и сигналов. Модуль обеспечивает высокую скорость обработки сигналов, гальваническую развязку и надежную интеграцию в промышленные системы автоматизации.

Технические характеристики

| Характеристика | Значение |
|-------------------------|----------|
| Тип модуля | Цифровой входной модуль |
| Количество каналов | 16 (в зависимости от версии) |
| Тип сигнала | PNP / NPN (24 В DC) |
| Напряжение питания | 24 В DC (±20%) |
| Макс. ток на канал | 2–8 мА (в зависимости от нагрузки) |
| Гальваническая развязка | Да (между каналами и системой) |
| Частота опроса | До 1 мс (зависит от конфигурации) |
| Подключение | Винтовые клеммы |
| Рабочая температура | -20°C до +60°C |
| Защита | От короткого замыкания, переполюсовки |
| Совместимость | Система X20 (X20 CPU, X20 I/O) |

Парт-номера и совместимые модели

Основной парт-номер:

• X20DS4389 (базовая модель)

Альтернативные / заменяемые модули:

• X20DS4368 (аналог с 8 каналами)
• X20DI9371 (дифференциальные входы)
• X20DS4388 (16 каналов, другая версия разъема)

Совместимые контроллеры и системы:

• Контроллеры:
  • X20CP0484, X20CP1584
  • X20CM0480, X20CM0880
• Шасси и базовые модули:
  • X20BC0083 (8-слотовый)
  • X20BC0063 (6-слотовый)
• Промышленные ПК:
  • Panel PC 2100, 3100 (с интерфейсом X20)

Применение

Модуль используется в системах автоматизации для считывания сигналов от:

• Кнопок, переключателей
• Датчиков приближения (индуктивных, емкостных)
• Реле, концевых выключателей
• Систем сигнализации

Если требуется точная спецификация для конкретной конфигурации, рекомендуется проверять документацию B&R Automation или использовать Automation Studio для подбора совместимых компонентов.
