Петли для ноутбука Samsung NP270E4V

Отличный вопрос! Петли (шарниры) для ноутбука Samsung NP270E4V — это частая проблема, так как со временем пластиковые крепления в крышке могут ломаться, а сами петли расшатываться.

Вот подробное описание, характеристики и информация по совместимости.

Описание и роль петель

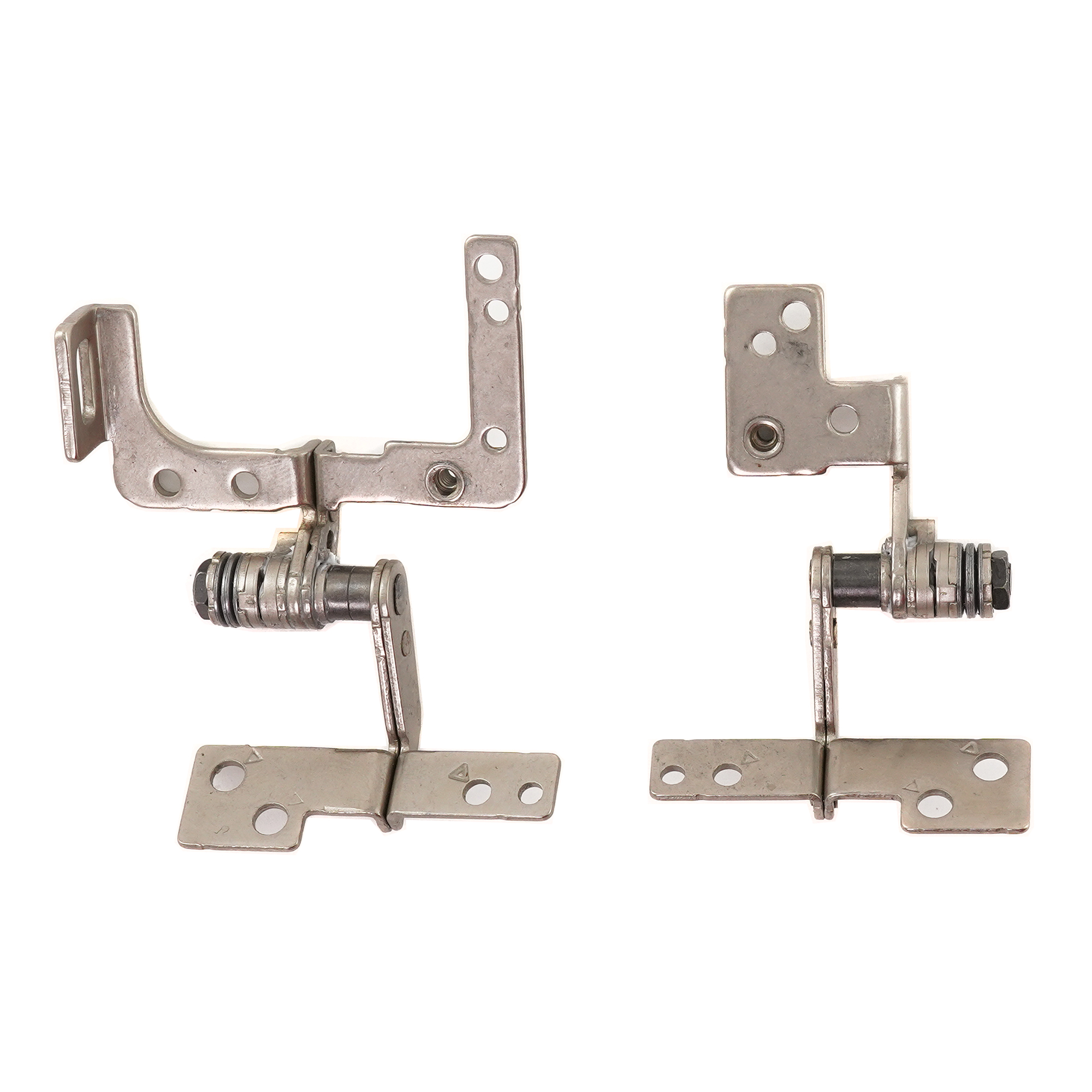

Петли (шарниры, hinges) — это механические узлы, соединяющие верхнюю крышку (с экраном) с нижней базой (с клавиатурой) ноутбука. В модели NP270E4V они выполняют ключевые функции:

• Фиксация и удержание: Обеспечивают надежное крепление матрицы в любом положении.
• Плавное движение: Позволяют открывать и закрывать крышку с заданным усилием.
• Прокладка кабелей: Внутри петель проходит шлейф матрицы, соединяющий дисплей с материнской платой.

Конструктивно в этом ноутбуке обычно используются металлические петли на оси, которые крепятся к металлической раме корпуса (к базе) и длинными винтами — к пластиковым стойкам внутри крышки (панели дисплея). Именно эти пластиковые стойки часто являются слабым местом.

Технические характеристики (общие для таких петель)

• Тип: Торсионный шарнир с фиксацией (friction hinge).
• Материал: Основа — сталь или алюминиевый сплав (сама петля), крепежные элементы — сталь.
• Крепление: К корпусу — на 2-3 винта с каждой стороны. К крышке — на 3-4 длинных винта в пластиковые стойки.
• Угол раскрытия: Приблизительно 135-150 градусов.
• Встроенные компоненты: Через полую ось петли проходит шлейф дисплея (LVDS-кабель).

Парт номера (Part Numbers) и артикулы

Внимание! У Samsung редко есть единый универсальный номер только для петель. Чаще всего петли идут в составе целой сборочной детали (assembly). Для вашей модели актуальны следующие номера:

1. BA41-02639A — Самый распространенный номер. Это номер верхней крышки в сборе (LCD Cover Assembly или LCD Back Cover). В этот комплект уже включены обе петли, надежно прикрученные к металлической раме крышки. Это наилучший и самый надежный вариант для ремонта, если сломаны пластиковые крепления в самой крышке.
2. DC41-00086A — Еще один возможный номер для крышки в сборе (может отличаться в зависимости от модификации).
3. Для поиска отдельно петель на Aliexpress, eBay или в магазинах запчастей часто используют внутренние инженерные коды, которые можно найти на самих петлях:
   • GH82-10887A (может быть маркировка на петле)
   • GH82-10887B
   • Часто продавцы указывают: "Hinge for Samsung NP270E4V" или "For Samsung Series 3 NP270".

Рекомендация: Если сломались не сами металлические петли, а пластик крышки, куда они вкручиваются — покупайте крышку в сборе (BA41-02639A). Если же петли физически погнуты или сломаны, а крышка цела, можно попробовать найти отдельные петли по инженерным кодам.

Совместимые модели ноутбуков

Петли/крышка от NP270E4V подходят к целому ряду моделей серии Samsung Series 3 270, а также к некоторым другим, имеющим идентичную конструкцию корпуса.

Основной список совместимости:

• Samsung NP270E4V-K01RU
• Samsung NP270E4V-K02RU
• Samsung NP270E4V-K03RU
• Samsung NP270E4V-K04RU
• Samsung NP270E4V-K05RU
• Samsung NP270E5G-K01RU
• Samsung NP270E5G-K02RU
• Samsung NP270E5G-K03RU
• Samsung NP270E5V
• Samsung NP275E4V
• Samsung NP275E5V

Как проверить точную совместимость:

1. Визуально: Сравните форму и расположение крепежных точек на старой детали с новой.
2. По Part Number: Найдите на внутренней стороне своей старой крышки (после разборки) наклейку с номером детали (например, BA41-02639A). Поиск по этому номеру даст 100% совместимую деталь.
3. По модели ноутбука: Убедитесь, что ваша точная модель (с номером после дефиса, например, -K01RU) есть в списке совместимости у продавца.

Важно перед покупкой: Разберите ноутбук и оцените ущерб. Сфотографируйте петли и место крепления. Это поможет выбрать правильный вариант ремонта (отдельные петли или крышка в сборе) и избежать ошибок при заказе.
