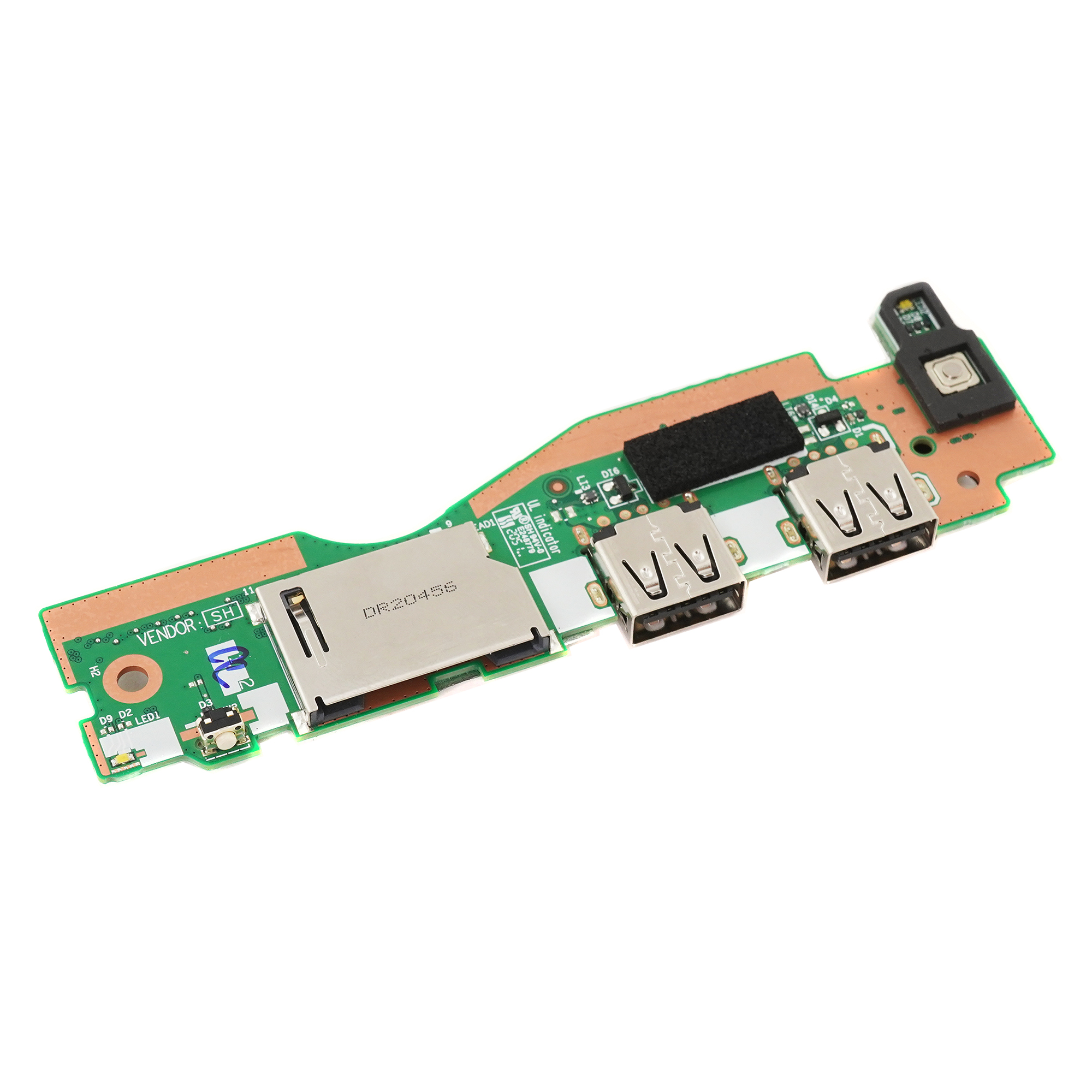

Плата для ноутбука Lenovo Ideapad 5-15ARE05

Конечно, вот подробное описание, технические характеристики и информация по совместимости для материнской платы ноутбука Lenovo IdeaPad 5-15ARE05.

Общее описание

Материнская плата для серии IdeaPad 5 15ARE05 — это системная плата, которая является основным компонентом ноутбука, определяющим его производительность и функциональность. Данная модель предназначена для ноутбуков на базе процессоров AMD Ryzen 4000 серии (Renoir), что обеспечивает отличную производительность в сегменте ультрабуков. Плата интегрирует все ключевые компоненты: процессор, оперативную память, контроллеры накопителей и портов.

Это одна из самых распространенных причин ремонта ноутбуков данной серии (наряду с проблемами матрицы или разъема зарядки). Чаще всего плату меняют при повреждении после попадания жидкости, перегрева или выхода из строя графического чипа (который в данном случае встроен в процессор).

Ключевые технические характеристики

1. Сокет (процессор): FP6 — несъемный процессор, припаянный к плате.

   • Поддерживаемые процессоры: AMD Ryzen 3/5/7 4000U серии (Renoir, 15 Вт TDP). Конкретные модели:
     • Ryzen 3 4300U
     • Ryzen 5 4500U
     • Ryzen 5 4600U
     • Ryzen 7 4700U
     • Ryzen 7 4800U

2. Чипсет: Интегрированный в процессор (SoC — System on Chip).

3. Оперативная память (ОЗУ):

   • Тип: DDR4
   • Частота: 3200 МГц
   • Конфигурация: Два слота SO-DIMM (планки памяти устанавливаются пользователем). Поддерживает двухканальный режим.
   • Максимальный объем: Обычно 16 ГБ (2x8 ГБ), но может поддерживать и 32 ГБ (2x16 ГБ) в зависимости от версии BIOS.

4. Графика:

   • Интегрированная: Radeon Vega Graphics, встроенная в процессор AMD Ryzen.
   • Дополнительная (дискретная): НЕТ. В данной модели используется только встроенная графика.

5. Накопители:

   • M.2 слот: Один слот M.2 2280 для накопителя NVMe PCIe 3.0 x4.
   • SATA: НЕТ. Второго 2.5" слота для SATA диска нет.

6. Беспроводные модули:

   • Wi-Fi/Bluetooth: Установлен модуль в формате M.2 (Key E) с интерфейсом CNVi. Обычно используется модуль Realtek RTL8822CE (Wi-Fi 5, 802.11ac, Bluetooth 5.0). Совместим с другими модулями стандарта M.2 Key E (например, Intel AX200/AX210 для Wi-Fi 6/6E, но может потребоваться замена антенн).

7. Порты и разъемы (интегрированные на плате):

   • Видеовыходы: Разъем для подключения внутренней матрицы (eDP). Внешнее видео выводится через USB Type-C или HDMI, контроллеры которых находятся на плате.
   • Аудио: Разъем для подключения внутренних динамиков и комбинированного аудиоразъема 3.5 мм.
   • Клавиатура/тачпад: Разъемы для подключения клавиатуры (flex-кабель) и тачпада.
   • Камера: Разъем для внутренней веб-камеры HD.
   • Порты на корпусе: Плата содержит точки пайки для портов USB Type-C (с поддержкой питания и DisplayPort), USB 3.2 Type-A, HDMI, разъема питания и кард-ридера.

8. Система охлаждения: Плата имеет монтажные отверстия и разъем питания для стандартной системы охлаждения с одним вентилятором и двумя радиаторами (для процессора и VRM).

Парт-номера (Part Numbers / P/N)

Внимание! Это самые распространенные парт-номера. Крайне важно перед покупкой сверить номер со своей старой платы или найти точную модель ноутбука. Платы могут иметь различия в расположении разъемов, версии BIOS или поддержке Wi-Fi.

• SSID (Series ID): Laptop (Lenovo) - IdeaPad 5 15ARE05

• Основные парт-номера материнских плат:

  • EB595 NM-C931 (самый распространенный номер по схеме компоновки)
  • NM-C931 REV:1.0
  • 5B20W15952
  • 5B20W15953
  • 5B20W15954
  • LNVNB161216 (это может быть как номер узла, так и модель платы)

  Также могут встречаться в продаже под обозначениями: MAIN BOARD, MB, M/B, SYSTEM BOARD.

Совместимые модели ноутбуков (на которые подходит данная плата)

Плата с указанными парт-номерами совместима со следующими моделями ноутбуков Lenovo IdeaPad 5 15ARE05 (различаются конфигурацией процессора, RAM, SSD и предустановленной ОС):

• Lenovo IdeaPad 5 15ARE05 (базовая модель)
• Lenovo IdeaPad 5 15ARE05 Laptop (Lenovo) - Type 81YM
• Конкретные модельные номера (MTM):
  • 81YM0001RA, 81YM0002RA, 81YM0003RA, 81YM0004RA, 81YM0005RA, 81YM0006RA, 81YM0007RA, 81YM0008RA
  • 81YM0009RA, 81YM0010RA, 81YM0011RA, 81YM0012RA, 81YM0013RA, 81YM0014RA, 81YM0015RA, 81YM0016RA
  • 81YM0017RA, 81YM0018RA, 81YM0019RA, 81YM0020RA, 81YM0021RA, 81YM0022RA, 81YM0023RA, 81YM0024RA
  • ... и другие в рамках серии 81YM.

Важные замечания при замене:

1. Совпадение парт-номера — главный критерий. Даже небольшая разница в цифрах (например, NM-C931 и NM-C932) может означать несовместимость.
2. Версия BIOS: На новой плате может быть старая версия BIOS, что может повлиять на поддержку процессора или периферии. После установки рекомендуется обновить BIOS до последней версии с сайта Lenovo.
3. Процессор: Поскольку процессор припаян, он идет в комплекте с платой. Выбрать другой нельзя.
4. Чистка и термопаста: При замене платы обязательно нужно почистить систему охлаждения и нанести новую качественную термопасту на процессор.
5. Windows: После замены материнской платы, скорее всего, потребуется реактивация Windows, так как лицензия часто привязывается к оборудованию. Используйте свою учетную запись Microsoft для привязки лицензии.

Рекомендуется приобретать плату у проверенных поставщиков, которые гарантируют соответствие парт-номера и предоставляют тестовый срок.
