Вентилятор для ноутбука HP Pavilion 15-CS (4 pin)

Отличный выбор! Замена кулера (вентилятора) — одна из самых частых операций по ремонту ноутбуков HP Pavilion 15-CS. Вот подробное описание, характеристики и совместимость.

Общее описание

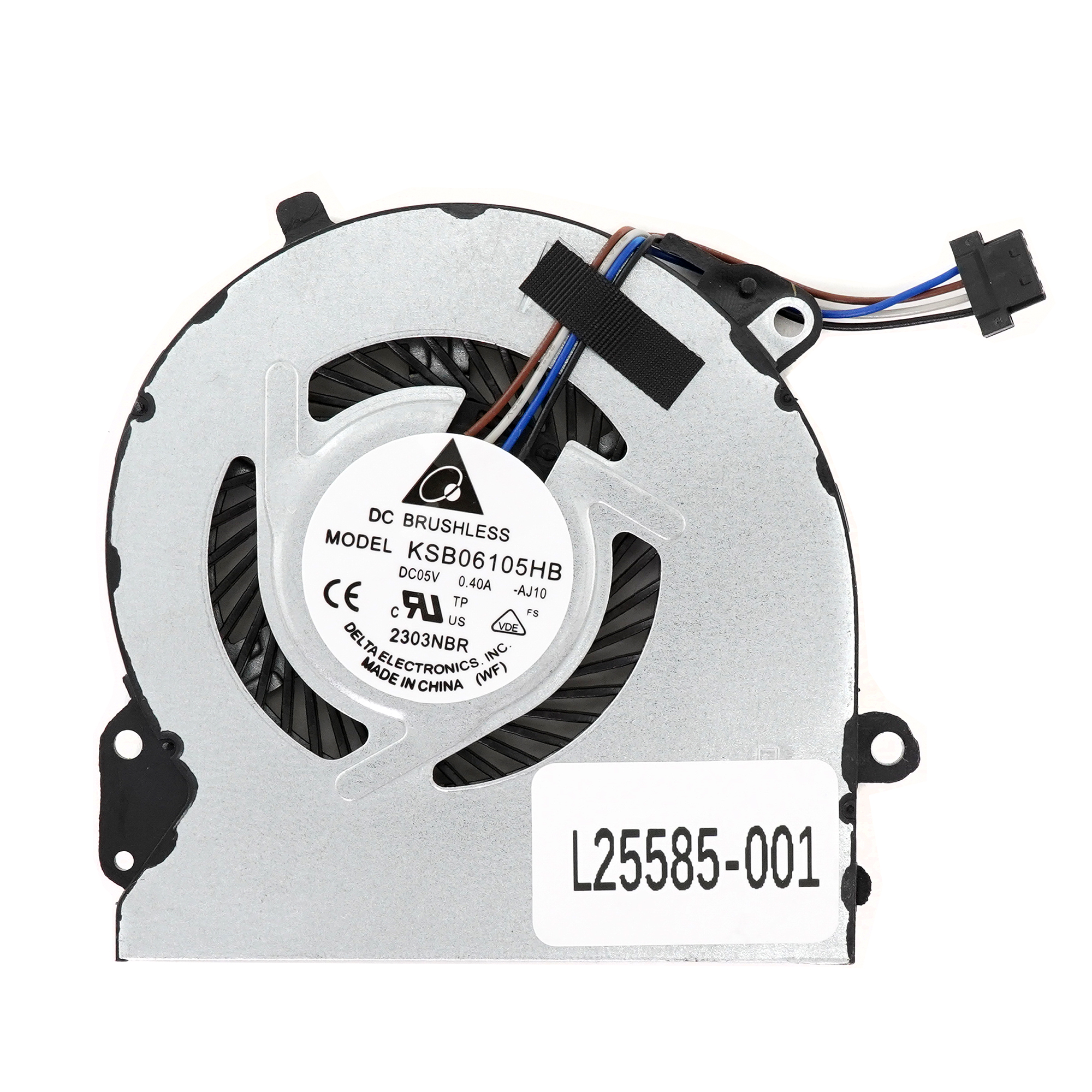

Вентилятор охлаждения (кулер) для ноутбуков серии HP Pavilion 15-CS представляет собой единый модуль, состоящий из радиатора, тепловых трубок и вентилятора с разъемом питания на 4 контакта. Он предназначен для отвода тепла от центрального процессора (CPU) и, как правило, графического процессора (GPU) через единую систему тепловых трубок.

Ключевая особенность: В ноутбуках этой серии используется гибридная система охлаждения, где один вентилятор обслуживает оба чипа (CPU и GPU). Поэтому при замене важно выбирать кулер, точно соответствующий конкретной конфигурации вашего ноутбука (тип установленного процессора и видеокарты).

Технические характеристики (типовые)

• Тип разъема: 4-pin (PWM). Позволяет материнской плате точно управлять скоростью вращения в зависимости от температуры.
• Напряжение питания: 5В (стандарт для ноутбуков).
• Система охлаждения: Активная, комбинированная (тепловые трубки + радиатор + вентилятор).
• Количество тепловых трубок: Обычно 1 или 2 (зависит от модели кулера и конфигурации ноутбука).
• Обслуживаемые компоненты: Центральный процессор (Intel Core i3/i5/i7 8-го или 10-го поколения) + дискретная видеокарта (обычно NVIDIA GeForce MX150, MX250, MX330 или Intel UHD Graphics).
• Совместимые интерфейсы: Только для конкретных материнских плат серии HP Pavilion 15-CS1xxx.

Парт-номера (Part Numbers / P/N) и коды запчастей

Внимание! Это самые распространенные номера. Перед покупкой обязательно откройте свой ноутбук и сверьте номер, указанный на старой детали (наклейка на радиаторе или вентиляторе). Это единственный гарантированный способ подобрать совместимую деталь.

Самые частые парт-номера для серии 15-CS0xxx, 15-CS1xxx:

1. L70940-001 (или L70940-002) — Один из самых распространенных кулеров для конфигураций с видеокартами NVIDIA GeForce MX150/MX250.
2. L88559-001 — Также очень распространен для различных модификаций.
3. L88557-001
4. L70938-001
5. L96259-001 — Часто встречается в более новых модификациях.
6. L96258-001

Код поставщика (FRU): У HP также есть номера FRU (Field Replaceable Unit). Они могут совпадать с P/N или быть другими (например, 919364-001, 919365-001). Номер FRU также указан на наклейке детали.

Совместимые модели ноутбуков (основной список)

Кулер подходит для широкого ряда моделей на платформе "Creek" и "Creek-KU". В названии модели часто указывается конфигурация (cs0xxx, cs1xxx, cs2xxx).

Важно: Совместимость определяется не только названием модели, но и точной конфигурацией железа (CPU+GPU) внутри. Модели с разным видеочипом могут иметь разные кулеры.

| Серия ноутбука | Примеры конкретных моделей | | :--- | :--- | | HP Pavilion 15-CS0xxx | 15-cs0057ur, 15-cs006ur, 15-cs0080ur, 15-cs0100ur, 15-cs011ur | | HP Pavilion 15-CS1xxx | 15-cs1000ur, 15-cs1001ur, 15-cs1005ur, 15-cs1011ur, 15-cs1014ur, 15-cs1015nr, 15-cs1020ur, 15-cs1025ur, 15-cs1032ur, 15-cs1043ur, 15-cs1053ur, 15-cs1065ur, 15-cs1075ur, 15-cs1097ur | | HP Pavilion 15-CS2xxx | 15-cs2000, 15-cs2011ur, 15-cs2024ur, 15-cs2045ur | | HP Pavilion 15-CW0xxx | 15-cw0000ur, 15-cw0013ur, 15-cw0024ur (часто используют аналогичные системы охлаждения) | | HP 15-dw0xxx / 1xxx | Некоторые модели серии "dw" также могут быть совместимы, но требуется проверка по номеру детали. |

Также может подходить для некоторых моделей:

• HP Pavilion x360 15-cr0xxx, 15-cr1xxx
• HP 15-bs0xx / 1xx (требуется проверка)

Критически важные рекомендации перед покупкой

1. Снимите старый кулер и перепишите номер. Откройте заднюю крышку ноутбука, отсоедините кулер и найдите на нем наклейку с парт-номером (P/N или FRU). Ищите по этому номеру.
2. Сравните визуально. Если покупаете онлайн, сравните фото продавца с вашим старым кулером: расположение тепловых трубок, форму радиатора, разъем.
3. Термопаста. При замене обязательно удалите старую термопасту с процессора и видеокарты и нанесите новую, качественную пасту (например, Arctic MX-4, Thermal Grizzly).
4. Чистка. Перед заменой убедитесь, что проблема именно в вентиляторе (он шумит, не крутится или крутится рывками). Часто достаточно просто тщательно почистить радиатор от пыли, и система охлаждения начинает работать как новая.

Удачного ремонта
