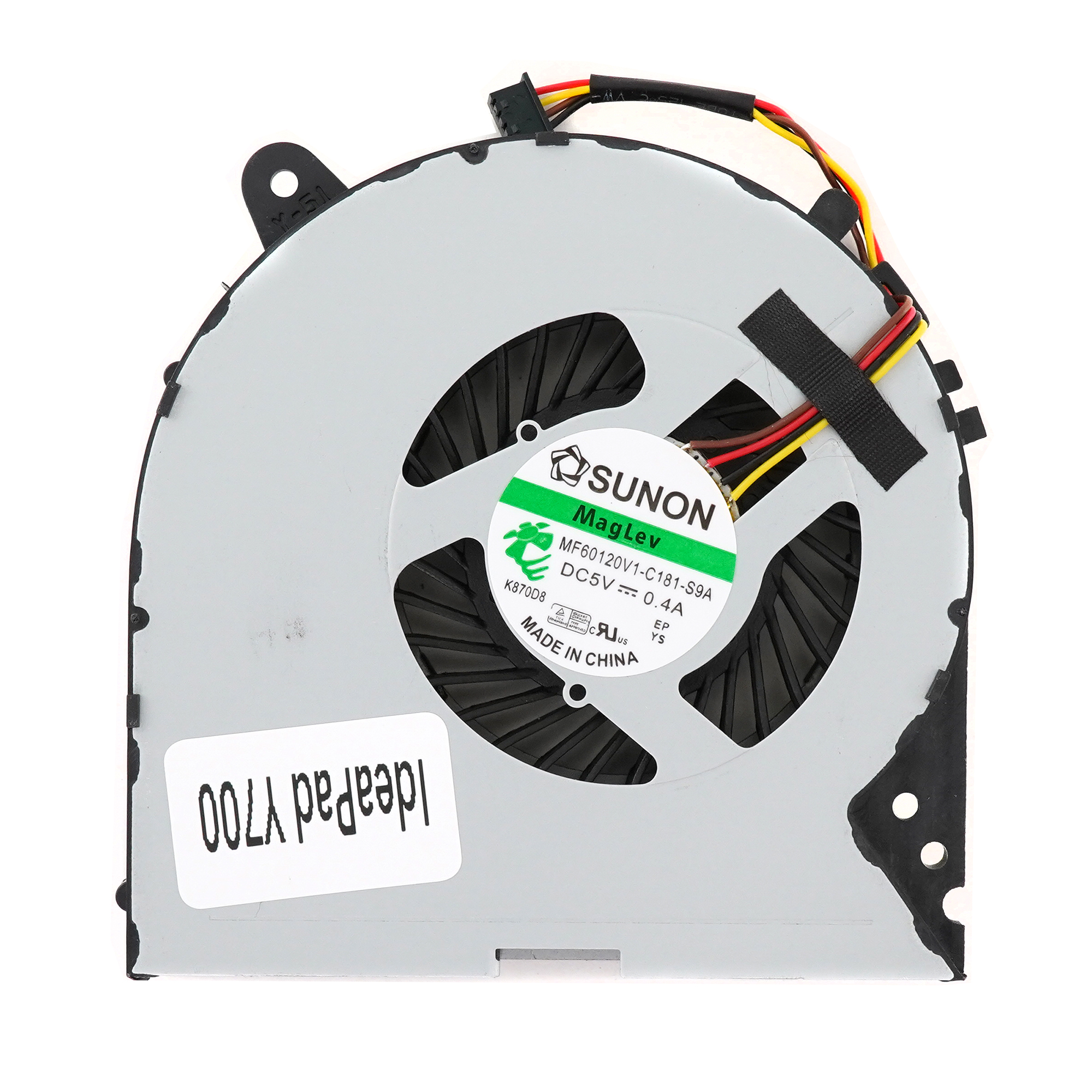

Вентилятор для ноутбука Lenovo IdeaPad Y700-15ISK (4 pin)

Отличный выбор! Вентилятор (кулер) для ноутбука Lenovo IdeaPad Y700-15ISK — это специфичный компонент, который часто требует замены из-за износа подшипников или накопления пыли. Вот подробное описание, характеристики и данные о совместимости.

Описание

Система охлаждения в ноутбуке Lenovo IdeaPad Y700-15ISK представляет собой единый модуль, который включает в себя:

1. Радиатор из алюминиевых или медных трубок, отводящих тепло от процессора и видеокарты.
2. Вентилятор (кулер) на 4-pin разъеме. Это ключевая заменяемая часть. 4-pin коннектор позволяет управлять оборотами с помощью ШИМ (PWM), что делает охлаждение более эффективным и тихим.
3. Тепловые трубки, припаянные или прикрепленные к радиатору.

Чаще всего в продаже встречается именно сборный модуль "радиатор + вентилятор", реже — отдельно вентилятор. Замена всего модуля проще и надежнее, так как гарантирует идеальный прижим к чипам.

Основная причина замены: повышенный шум (гул, треск), перегрев, произвольные выключения ноутбука под нагрузкой, снижение производительности из-за троттлинга.

Технические характеристики

• Тип разъема: 4-pin PWM (ШИМ-управление).
• Диаметр вентилятора: Обычно 70-80 мм (специфичная, нестандартная форма под корпус).
• Напряжение: Рабочее напряжение 5В (стандартно для ноутбуков).
• Конструкция: Осевой вентилятор, интегрированный в медный/алюминиевый радиатор с тепловыми трубками.
• Назначение: Одновременное охлаждение центрального процессора (CPU) и дискретной видеокарты (GPU).
• Термоинтерфейс: Требуется отдельная покупка термопасты (для CPU и GPU) и термопрокладок (для чипов памяти VRAM, VRM).

Парт-номера (FRU/Part Numbers)

Это самые важные идентификаторы для поиска оригинальной детали. Номера могут быть указаны на наклейке на самом радиаторе или вентиляторе.

Основные парт-номера для Lenovo IdeaPad Y700-15ISK:

• FRU 00HW911 (самый распространенный номер для этой модели)
• Part Number SB20F00742
• Lenovo P/N 00HW911
• Код производителя (OEM): Модуль часто производится компаниями AVC, Delta или Sunon. На вентиляторе может быть их маркировка (например, AVC DA07015B12U или аналогичная).

Важно: При покупке убедитесь, что продавец указывает один из этих номеров и что модуль точно подходит под вашу конфигурацию (см. раздел о совместимости).

Совместимые модели ноутбуков

Вентилятор/модуль охлаждения разработан для конкретной материнской платы и компоновки. Он совместим со следующими моделями:

Основная модель:

• Lenovo IdeaPad Y700-15ISK (весь ряд)

Модели с идентичной платформой и системой охлаждения:

• Lenovo IdeaPad Y700-15ACZ (версия с процессором AMD)
• Lenovo IdeaPad Y700 Touch-15ISK (сенсорная версия)
• Lenovo IdeaPad Y700-15ISK 80NV (пример точного модельного кода)

Внимание! Конфигурация имеет ключевое значение. Ноутбуки Y700 выпускались с разным железом:

• С процессором Intel Core i5-6300HQ или i7-6700HQ.
• С дискретной видеокартой NVIDIA GeForce GTX 960M (4 ГБ) или GTX 950M.

Радиаторы для конфигураций с GTX 960M и GTX 950M могут отличаться! Чаще всего модуль 00HW911 рассчитан на GTX 960M. При заказе обязательно уточните у продавца, для какой видеокарты предназначен кулер, и сверьте количество тепловых трубок и форму радиатора со своим старым.

Рекомендации по покупке и замене

1. Ищите по парт-номеру: Используйте FRU 00HW911 или SB20F00742 как основной запрос на AliExpress, eBay или в магазинах запчастей.
2. Проверяйте визуально: Сравните фото продавца с вашим старым модулем (количество тепловых трубок, расположение винтов, форма радиатора).
3. Уточняйте у продавца: Перед покупкой отправьте продавцу фото своего старого кулера и уточните совместимость.
4. При замене: Обязательно полностью очистите старую термопасту и нанесите новую качественную пасту (например, Arctic MX-4, Thermal Grizzly Kryonaut). Проверьте, нужны ли новые термопрокладки (часто идут в комплекте с модулем).
5. Альтернатива: Если не удается найти оригинал, можно поискать совместимые аналоги (non-original), которые часто дешевле. Их качество может варьироваться, поэтому читайте отзывы.

Удачной починки!
