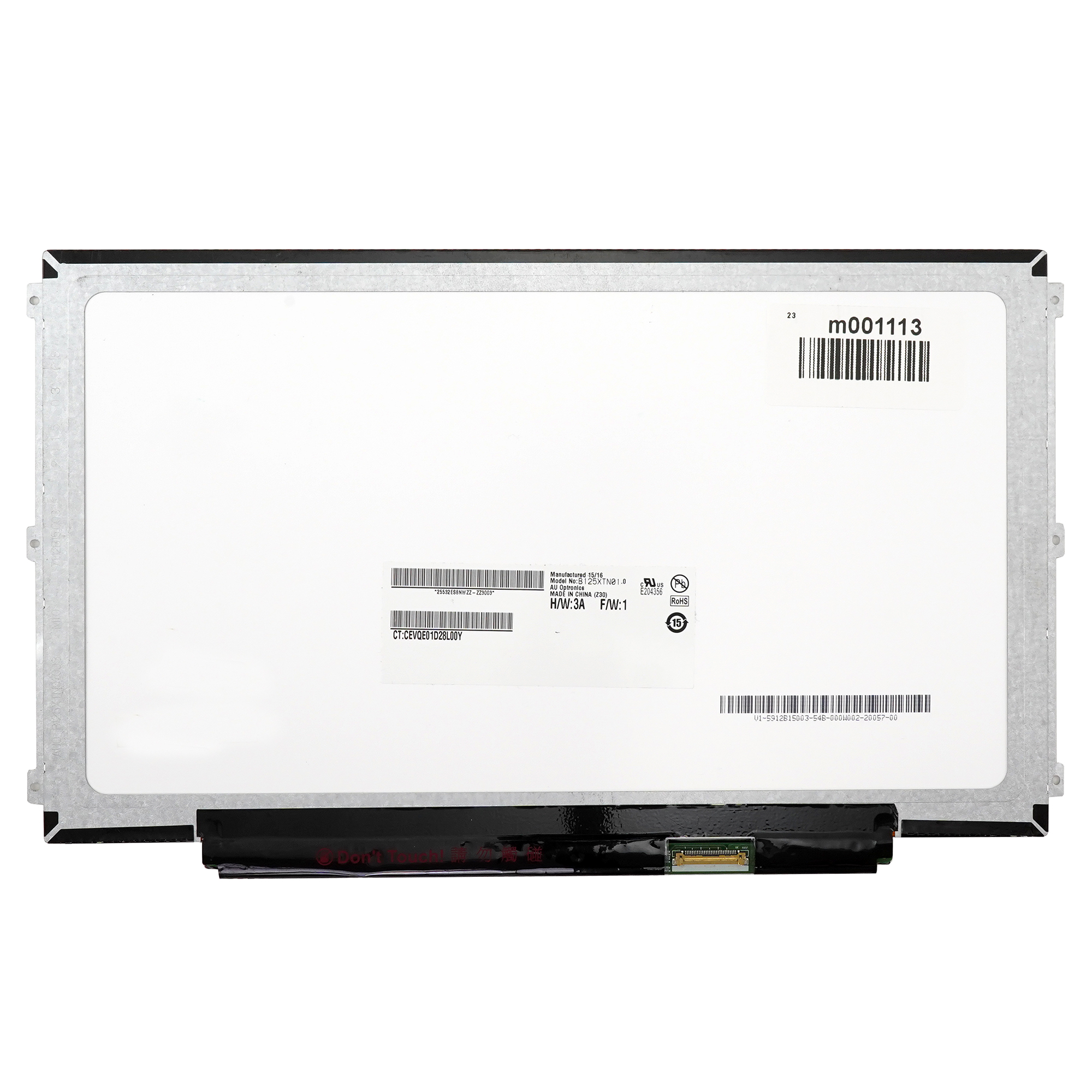

Матрица B125XTN01.0 HW:1A/3A FW:1

Отличный выбор! B125XTN01.0 — это очень популярная и широко используемая матрица от компании BOE (Beijing Oriental Electronics). Вот подробное описание и технические характеристики.

Описание

Матрица B125XTN01.0 — это 12.5-дюймовая ЖК-матрица с разрешением Full HD (1920x1080 пикселей), выполненная по технологии IPS. Она предназначена для использования в ноутбуках бизнес- и потребительского классов среднего и высшего ценового сегмента.

Ключевые особенности:

• Высокая четкость: Разрешение 1920x1080 (FHD) для 12.5-дюймовой диагонали обеспечивает высокую плотность пикселей (около 176 PPI), что делает изображение очень детализированным, текст — четким, а рабочий пространство — комфортным.
• Технология IPS: Обеспечивает превосходные углы обзора (до 178°), стабильную цветопередачу при взгляде сбоку и хорошую цветопередачу в целом.
• Матовое покрытие (Anti-Glare): Поверхность экрана не отражает свет, что минимизирует блики от окон или ламп, повышая комфорт работы в освещенных помещениях.
• Низкое энергопотребление: Благодаря технологии LED-подсветки и современной схемотехнике, матрица имеет относительно низкое энергопотребление, что положительно сказывается на автономности ноутбука.
• Тонкие рамки (Slim Bezel): Конструкция матрицы позволяет создавать ноутбуки с узкими рамками вокруг экрана, что делает дизайн более современным и компактным.

Типичное применение: Ноутбуки-трансформеры (2-в-1), ультрабуки и компактные бизнес-ноутбуки.

Технические характеристики (Technical Specifications)

| Параметр | Характеристика | | :--- | :--- | | Производитель / Модель | BOE / B125XTN01.0 | | Тип | ЖК-матрица (LCD), IPS | | Диагональ | 12.5 дюймов (31.75 см) | | Разрешение (Active Area) | 1920 x 1080 (FHD) | | Соотношение сторон | 16:9 | | Подсветка | WLED, 30K hours min. | | Яркость (Brightness) | 300 кд/м² (тип.) | | Контрастность (Contrast) | 700:1 (тип.) | | Время отклика (Response Time) | 25 мс (тип., GtG) | | Углы обзора (Viewing Angle) | 85/85/85/85 (тип., L/R/U/D) или 178°/178° | | Глубина цвета (Color Depth) | 6-bit + FRC (имитирует 16.7 млн цветов — 8-bit) | | Цветовой охват (sRGB) | ~45-55% (стандартный для базовых IPS) | | Покрытие поверхности | Матовое (Anti-Glare), Hard Coating 3H | | Частота обновления | 60 Гц | | Интерфейс подключения | eDP (Embedded DisplayPort) 1 Lane, 30-pin | | Положение разъема | Нижнее (Bottom) | | Габариты (мм) | ~286.0 (Ш) x 165.0 (В) x 2.65 (Г) | | Вес | ~230 г (тип.) | | Рабочая температура | 0 ~ +50 °C |

Расшифровка маркировки:

• HW:1A/3A — Версия аппаратной ревизии (Hardware Revision). Могут быть незначительные изменения в компонентах, но электрическая и механическая совместимость сохраняется.
• FW:1 — Версия прошивки контроллера (Firmware).

Парт-номера и совместимые модели (Part Numbers & Compatible Models)

Эта матрица используется под разными парт-номерами и в множестве ноутбуков. Перед заменой всегда сверяйте маркировку на шлейфе и физические размеры!

Основные парт-номера (аналоги):

• B125XTN01.0 (оригинальный номер BOE)
• 00NY649 (номер FRU от Lenovo)
• LEN101A (альтернативный номер для поиска)
• 125XTN01.0 (часто используется в каталогах без первой буквы)

Совместимые модели ноутбуков (список наиболее известных):

Lenovo:

• Lenovo ThinkPad X250 (часто, но не во всех модификациях)
• Lenovo ThinkPad X260 (одна из самых распространенных моделей для этой матрицы)
• Lenovo ThinkPad X270 (также очень часто)
• Lenovo ThinkPad T450s (в некоторых конфигурациях)
• Lenovo ThinkPad T460 (в некоторых конфигурациях)
• Lenovo ThinkPad L460 / L470 (в некоторых конфигурациях)
• Lenovo ThinkPad 13 (1st Gen) (часто)

Dell:

• Dell Latitude 7270 / 7280 (в некоторых конфигурациях FHD)
• Dell Latitude 7370 (возможно)

HP, Fujitsu и другие: Матрица могла использоваться в некоторых моделях HP EliteBook, Fujitsu LIFEBOOK и других брендов, но в основном она ассоциируется с линейкой ThinkPad X2x0.

Важное примечание по совместимости:

1. Разъем: Убедитесь, что разъем на матрице (30-pin eDP) совпадает с разъемом на вашем шлейфе.
2. Высота (Thickness): Существуют модификации разной толщины (например, 2.65 мм vs 2.85 мм). Неправильная толщина может привести к проблемам с креплением или давлением на матрицу.
3. Кронштейны: Крепежные отверстия и расположение могут отличаться. Часто требуется переставить металлические кронштейны со старой матрицы на новую.
4. Ревизия (HW): Матрицы с разными ревизиями (HW:1A, HW:3A) обычно взаимозаменяемы, но в редких случаях могут быть нюансы с управлением подсветкой.

Рекомендация: При заказе для ремонта лучше всего снять старую матрицу и найти номер, нанесенный на ее заднюю наклейку. Использование этого точного номера — самый надежный способ гарантировать совместимость.
