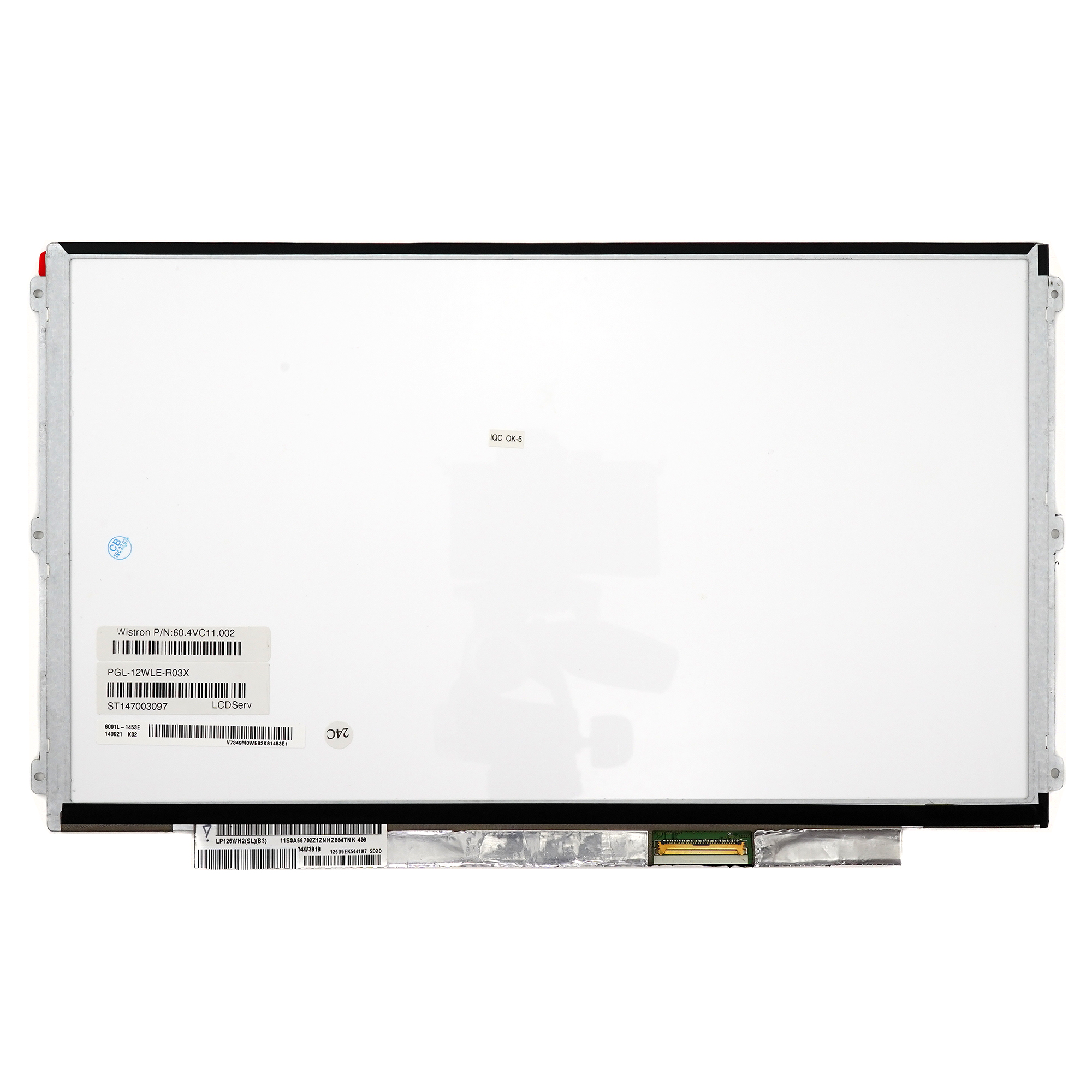

Матрица LP125WH2 (SL)(B3)

Отличный выбор! LP125WH2 (SL)(B3) — это очень популярная ЖК-матрица, широко использовавшаяся в ноутбуках среднего и высокого класса в конце 2000-х — начале 2010-х годов.

Вот подробное описание, характеристики и информация о совместимости.

Краткое описание

Матрица LP125WH2 (SL)(B3) — это 12.5-дюймовый ЖК-дисплей с LED-подсветкой, разработанный компанией LG Display (LGD). Ключевые особенности:

• Высокое качество изображения для своего времени: Использовала технологию S-IPS (в исполнении SL — Super Long) или улучшенный S-FFS (Super Fringe Field Switching), что обеспечивало отличные углы обзора (до 170/160 градусов) и хорошую цветопередачу по сравнению с распространёнными тогда TN-матрицами.
• Матовое покрытие (Anti-Glare): Покрытие типа SL указывает на матовую поверхность, которая минимизирует блики и отражения, что удобно для работы при ярком освещении.
• Широкое применение: Устанавливалась в бизнес-ноутбуки и ультрабуки, где важны были компактность, качество изображения и энергоэффективность.

Технические характеристики

| Параметр | Значение / Описание | | :--- | :--- | | Производитель | LG Display (LGD) | | Диагональ | 12.5 дюйма (31.75 см) | | Разрешение | WXGA (1280 x 800 пикселей), соотношение сторон 16:10 | | Технология панели | S-IPS / S-FFS (продвинутая версия IPS) | | Покрытие поверхности | Матовое (Anti-Glare, SL) | | Подсветка | LED | | Яркость | Около 220-250 кд/м² (типичное значение) | | Контрастность | Около 450:1 - 500:1 (типичное значение) | | Углы обзора | 170° (горизонтальный) / 160° (вертикальный) (при контрасте 10:1) | | Глубина цвета | 6-bit + FRC (примерно 262K цветов, эмуляция 16.7M) | | Время отклика | ~25 мс (типичное значение, GtG может быть лучше) | | Интерфейс подключения | LVDS (1 канал, 30 pin) | | Расположение разъёма | Нижнее (Bottom) | | Толщина (Вес) | ~3.0 мм (без подсветки), легкая | | Потребляемая мощность | ~3.5 Вт (типично) |

Парт-номера и совместимые аналоги

Матрица часто продаётся под разными номерами, которые указывают на один и тот же физический продукт. Перед покупкой обязательно сверяйте расположение разъёма и его тип!

Основные парт-номера (полные артикулы):

• LP125WH2-SLB3 (наиболее распространённое написание)
• LP125WH2-SLB2 (очень близкий или идентичный вариант, возможна небольшая ревизия)
• LP125WH2-TLB1 (вариант с другим покрытием или ревизией, TL может означать глянец, требует проверки)

Важные альтернативные номера (используются при поиске):

• LTN125AT01 (Samsung) — основной и часто полностью совместимый аналог от Samsung. Имеет схожие характеристики (S-PVA/PLS технология, 1280x800, 30-pin LVDS). Внимание: Бывают модификации с разным расположением разъёма (слева/справа).
• B125XW03 V.0 / V.1 / V.2 (AUO) — аналог от AU Optronics. Требует проверки распиновки.
• N125B6-L01 (Innolux) — аналог от Innolux.
• LP125WH2-TLQ1 (вариант с другой ревизией)
• Иногда указывается как 00HN899 (код запчасти Lenovo) или подобные OEM-коды.

Ключевой параметр для замены:

• Разъём: 30 pin, LVDS, 1 channel.
• Расположение разъёма: Снизу (Bottom).
• Габариты и крепления: Совпадают с большинством 12.5" матриц формата 16:10.

Совместимые модели ноутбуков

Эта матрица использовалась в очень большом количестве моделей, прежде всего в линейках Lenovo ThinkPad и Dell Latitude.

Наиболее известные модели:

• Lenovo ThinkPad X200
• Lenovo ThinkPad X200s
• Lenovo ThinkPad X201
• Lenovo ThinkPad X201s
• Lenovo ThinkPad X201i
• Dell Latitude E4200
• Dell Latitude E4300
• Fujitsu LifeBook P系列 (отдельные модели)
• HP EliteBook 2530p (часто с аналогами Samsung)
• Toshiba Portégé R系列 (отдельные модели)

Важное примечание: Ноутбуки одной модели могли комплектоваться матрицами от разных производителей (LG, Samsung, AUO). Поэтому при замене необходимо:

1. Снять старую матрицу и переписать точную маркировку с её обратной стороны.
2. Проверить расположение разъёма (слева, справа, снизу).
3. Убедиться, что интерфейс совпадает (30-pin LVDS).

Заключение

LP125WH2 (SL)(B3) — это качественная матовая IPS-матрица для ноутбуков своего поколения, которая и сегодня может служить хорошей заменой для восстановления старых, но любимых моделей, особенно ThinkPad X200/X201. При поиске замены основным кандидатом является аналог Samsung LTN125AT01, но всегда необходима перепроверка физической совместимости.
