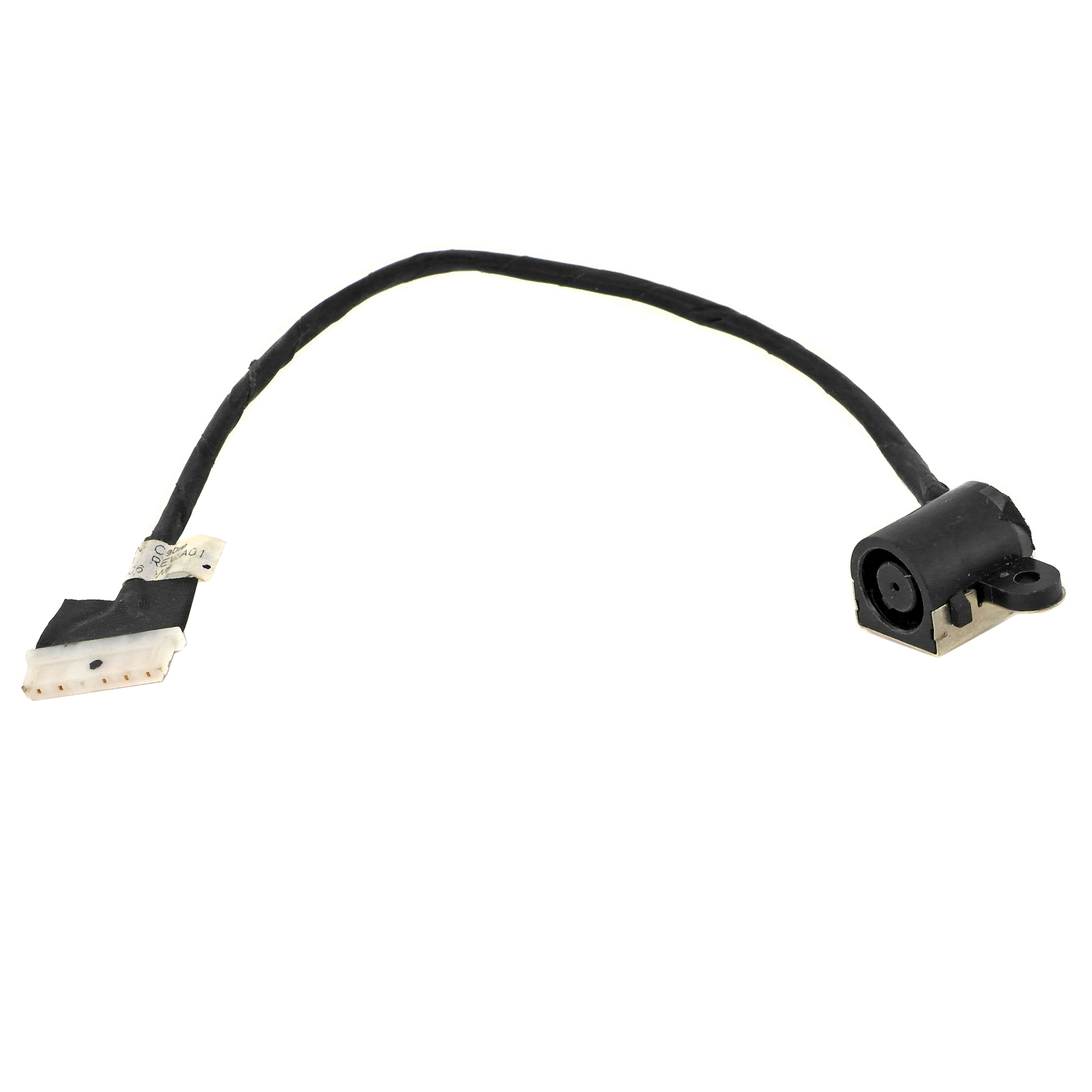

Разъем питания для Dell Latitude 14 3470 с кабелем

Конечно! Вот подробное описание разъема питания (гнезда для зарядки) для ноутбука Dell Latitude 14 3470.

Общее описание

Это внутренний разъем питания (DC-in jack, power jack), который припаивается к материнской плате ноутбука. Он служит точкой подключения внешнего блока питания (адаптера). При поломке (расшатывании, отрыве от платы, потере контакта) ноутбук перестает заряжать аккумулятор и работать от сети. Замена разъема — распространенный ремонт.

Технические характеристики

• Тип разъема: Цилиндрический (barrel-type), 4.5 мм x 3.0 мм.
  • Внешний диаметр штекера: 4.5 мм
  • Внутренний диаметр гнезда: 3.0 мм
  • Это наиболее важный параметр. Блок питания должен иметь штекер точно таких же размеров.
• Полярность: Центр (центральный контакт) — ПЛЮС (+). Стандарт для Dell.
• Напряжение и ток: Разъем рассчитан на стандартные параметры оригинального адаптера Dell: 19.5V DC, до ~3.34A (65W).
• Контактная группа: Как правило, имеет 3 контакта:
  1. Центральный штырь — положительное напряжение (+19.5V).
  2. Внешняя гильза — земля (GND).
  3. Внутренний контакт/штырек (центральный pin) — идентификационный контакт (ID pin). Используется для связи с оригинальным адаптером Dell через 1-Wire чип, чтобы ноутбук мог определить мощность и оригинальность блока питания. При использовании неоригинальных адаптеров ноутбук может показывать предупреждение.
• Крепление на плате: Имеет металлические «усики» или лепестки для пайки к плате, что обеспечивает механическую прочность.
• Исполнение: Обычно в вертикальном исполнении (перпендикулярно материнской плате). Может быть с кабелем или без (для прямого монтажа).

Парт-номера (P/N) и артикулы

У Dell есть несколько номеров для этого компонента. Часто разъем поставляется в сборе с коротким кабелем и разъемом для подключения к материнской плате.

Основные парт-номера:

• 0T7F8D (Dell P/N) — Один из самых распространенных номеров для узла "разъем DC-in с кабелем".
• 04T4K6 (Dell P/N) — Еще один официальный номер запчасти.
• CN-0T7F8D — Альтернативное обозначение.
• F3Y7N (Dell P/N) — Также встречается для этой модели.

Артикулы на вторичном рынке (AliExpress, ремонтные магазины): Поиск по этим запросам даст результат:

• DC Jack для Dell Latitude 3470
• Разъем питания 4.5x3.0 для Dell 3470
• 0T7F8D
• F3Y7N
• Dell LA-C451P DC-in jack (где LA-C451P — кодовое обозначение платформы/материнской платы)

Совместимые модели ноутбуков

Разъем совместим со всеми ноутбуками Dell, которые используют:

1. Тот же форм-фактор разъема (4.5 мм x 3.0 мм, центральный плюс).
2. Аналогичную конструкцию узла (с таким же кабелем и коннектором на конце).

Основная совместимость — с моделями на одной платформе и близкими по году выпуска:

• Dell Latitude 3470
• Dell Latitude 3480
• Dell Latitude 3490
• Dell Vostro 14 3468
• Dell Vostro 14 3470
• Dell Vostro 14 3480
• Dell Vostro 15 3568
• Некоторые модели серий Inspiron 15 3567, Inspiron 15 3576 (требуется проверка по фотографии, так как расположение на корпусе может отличаться).

Важное примечание: Перед покупкой рекомендуется:

1. Визуально сравнить старый разъем и новый на фотографиях.
2. Проверить длину и форму кабеля, а также разъем на его конце (количество контактов и их расположение).
3. Уточнить у продавца совместимость именно с вашей моделью, указав полный сервисный тег (Service Tag) ноутбука.

Этот разъем является стандартным расходным компонентом, и его замена успешно возвращает ноутбук к жизни в случае типичной неисправности гнезда питания.
