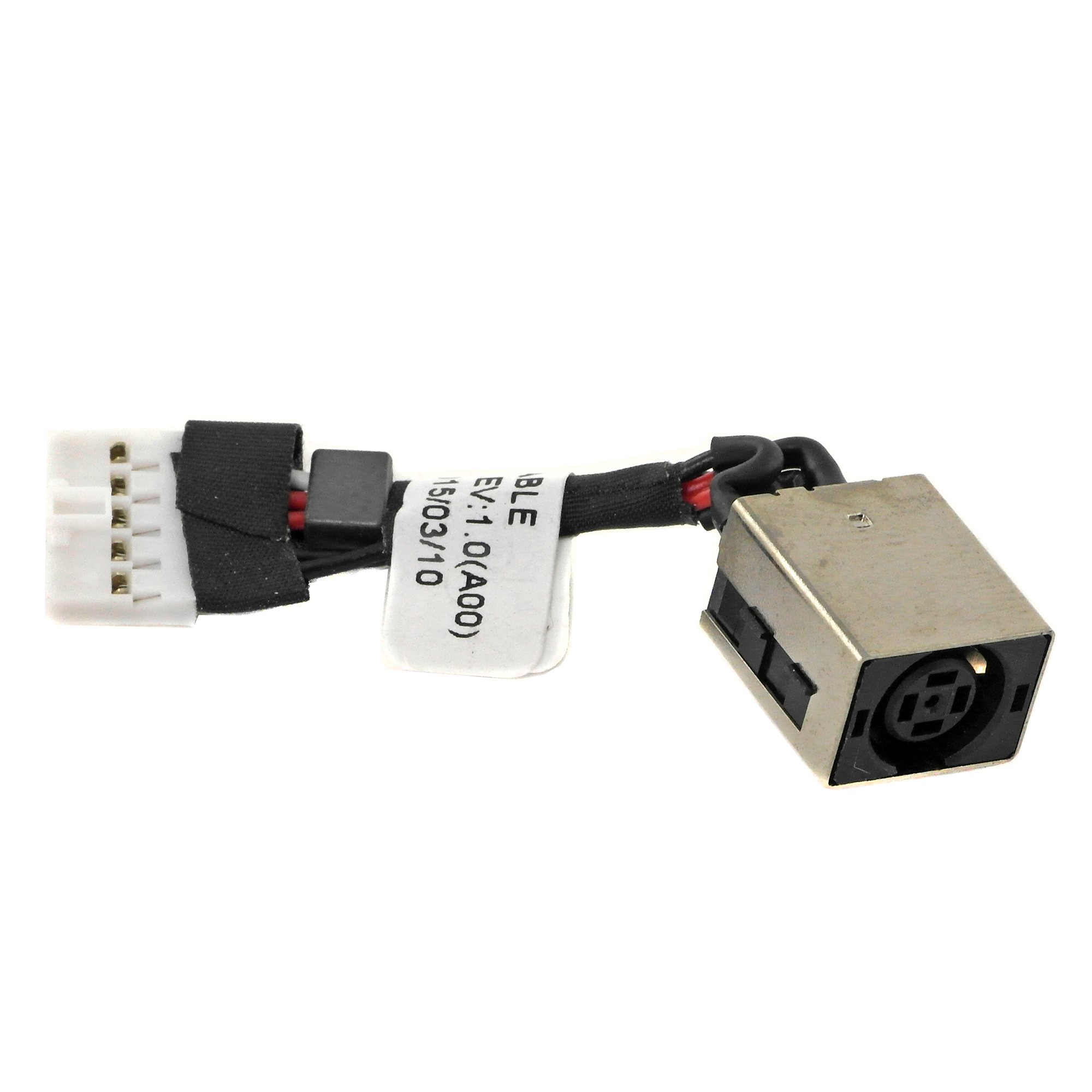

Разъем питания для Dell Latitude 12-7000, E7240 с кабелем

Конечно, вот подробное описание, технические характеристики и информация о совместимости для разъема питания (гнезда) ноутбука Dell Latitude E7240 и серии 12 7000.

Описание

Разъем питания (DC Power Jack, DC-in Jack) для Dell Latitude E7240 — это механический порт, установленный на материнской плате ноутбука. Он предназначен для подключения внешнего блока питания (адаптера) и служит единственным источником зарядки аккумулятора и питания системы.

Конструкция и типичная проблема:

• Это цилиндрический разъем центральный штырь 4.5 мм x 3.0 мм с положительным напряжением на внутреннем контакте (+).
• Он припаян непосредственно к материнской плате. Наиболее частая неисправность — расшатывание или отрыв разъема от платы из-за механического воздействия (рывков за кабель, падений ноутбука с подключенным кабелем). Это приводит к прерывистому заряду или его полному отсутствию, даже при исправном адаптере и кабеле.

Кабель питания (шнур), подключаемый к этому разъему, представляет собой силовой кабель с разъемом постоянного тока на одном конце (к ноутбуку) и разъемом типа "самолетик" (Mickey Mouse, C5) на другом конце (к блоку питания Dell). Длина обычно составляет около 1.8 метра.

Технические характеристики

Для разъема на материнской плате (DC Jack):

• Тип: DC-in Jack, цилиндрический.
• Размер: 4.5 мм (наружный диаметр) x 3.0 мм (внутренний диаметр штыря). Это стандарт для большинства бизнес-ноутбуков Dell того поколения.
• Полярность: Положительный внутренний контакт (+).
• Рабочее напряжение: До 19.5V (стандартное напряжение адаптера).
• Рабочий ток: До 4.62A (для адаптера 65W) или 6.67A (для адаптера 90W).

Для кабеля питания (DC Power Cable):

• Разъем к ноутбуку: Цилиндрический, 4.5 мм x 3.0 мм, с центральным штырем.
• Разъем к блоку питания (AC Adapter): C5 (клиновидный, "самолетик"). Это ключевая характеристика для совместимости с блоками питания Dell.
• Длина: Обычно 1.8 м.
• Сечение провода: 18 AWG или аналогичное, рассчитанное на передачу мощности до 90-130 Вт.

Парт-номера (Dell P/N - Part Number)

Для разъема питания (гнезда, DC Jack):

• 03T4K3 — Самый распространенный парт-номер для самого разъема в сборе (часто включает небольшой шлейф).
• 0T4K3 — Альтернативный вариант номера.
• Также подходят универсальные разъемы с такими же геометрическими параметрами (4.5мм x 3.0мм), которые можно припаять.

Для оригинального кабеля питания (DC Power Cable / Cord):

• 450-ABEL / 450-ABEK — Распространенные номера для 1.8-метрового кабеля.
• 0C05V7 — Еще один распространенный парт-номер.
• J001H (или HDDJ001) — Номер на кабеле производства Dell.

Для комплекта "Блок питания + кабель" (обычно 65W):

• LA65NS2-01 (или LA65NS2-00) — Блок питания 65W с отстегивающимся кабелем ("самолетик") и цилиндрическим штекером 4.5мм x 3.0мм.

Совместимые модели ноутбуков

Разъем и кабель с характеристиками 4.5мм x 3.0мм и штекер C5 совместимы с широким рядом бизнес-ноутбуков Dell Latitude, Precision и XPS того периода.

Основные и полностью совместимые модели:

• Dell Latitude 12 серии 7000: E7240, E7250, E7270, E7440, E7450
• Dell Latitude 14 серии 7000: E7440, E7450, E7470
• Dell Latitude 15 серии 7000: E7540, E7550
• Dell Precision M2800 (рабочая станция на базе Latitude)
• Dell XPS 12 (9Q33) — модель-трансформер 2013 г.

Другие совместимые модели (использующие тот же разъем и кабель):

• Dell Latitude 6430u, 6430u
• Dell Latitude 6440, E6440, 6540, E6540
• Dell Latitude 7330, 7430, 7530
• Dell Precision M3800, M4800, M6800 (для некоторых конфигураций с блоком 65-90W)

Важное примечание по совместимости:

• Блок питания (адаптер) должен обеспечивать необходимое напряжение (19.5V) и достаточную мощность (Вт). Для E7240 хватает 65W, но для более мощных конфигураций (например, с дискретной графикой в Precision) может потребоваться адаптер на 90W, 130W или даже 180W. Кабель при этом используется один и тот же (C5 -> 4.5x3.0).
• Перед покупкой всегда рекомендуется визуально сравнить разъемы или сверить парт-номера.

Рекомендация: Если у вас пропал заряд, сначала проверьте кабель и блок питания на другом устройстве. Если проблема в разъеме на ноутбуке, для его замены требуется квалифицированная пайка. Самостоятельная замена без навыков может привести к повреждению материнской платы.
