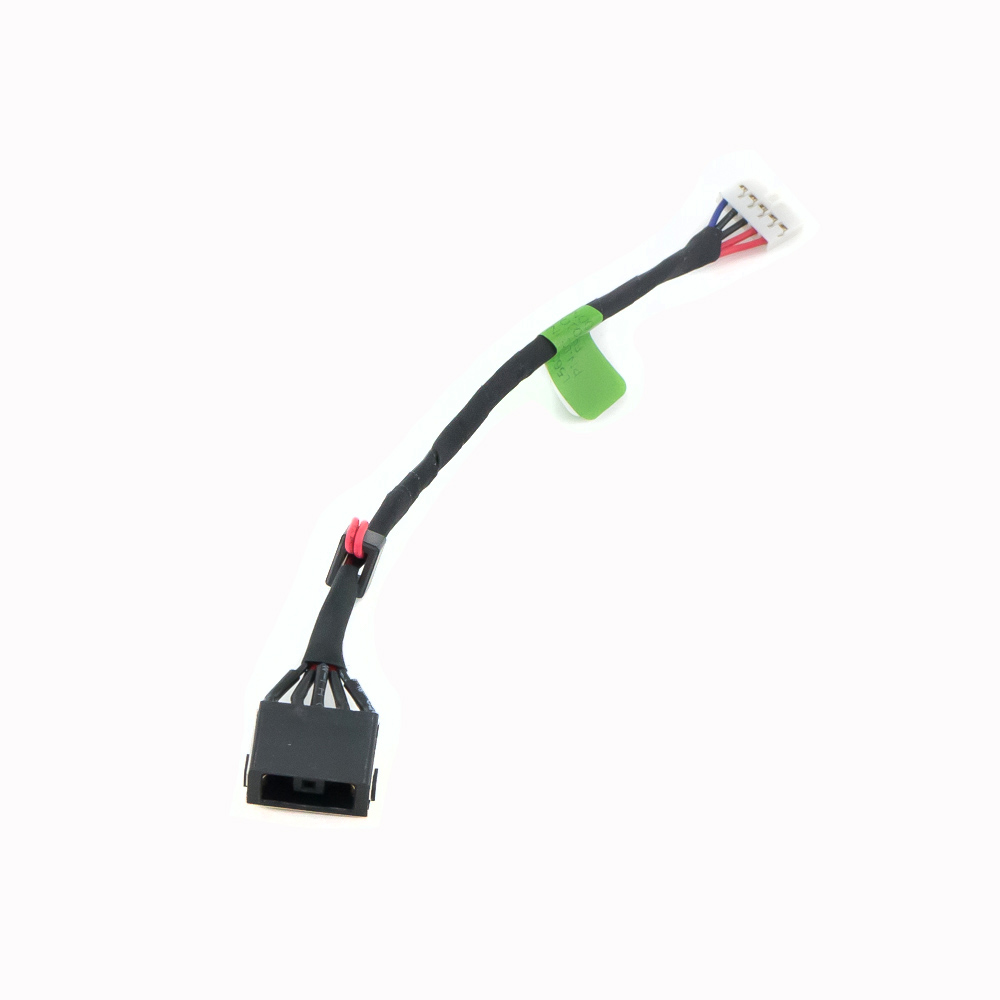

Разъем питания для Lenovo ThinkPad L560, L570 с кабелем

Отличный вопрос! Вот подробное описание, характеристики и совместимость для разъема питания (гнезда) ноутбуков Lenovo ThinkPad L560 и L570.

Описание

Это гнездо (разъем) для подключения внешнего блока питания (адаптера), установленное на материнской плате ноутбука. Оно является одной из самых частых точек износа в ноутбуках ThinkPad, так как подвергается механическим нагрузкам при подключении/отключении кабеля.

Основные признаки неисправности:

• Ноутбук не заряжается, даже при подключенном исправном адаптере.
• Зарядка происходит только при определенном положении или изгибе кабеля у разъема.
• Разъем шатается или физически поврежден (отломан, треснут).
• Сообщение "The connected AC adapter has a lower wattage than the recommended model" при надежно подключенном оригинальном адаптере.

Технические характеристики

• Тип разъема: DC Power Jack (гнездо питания постоянного тока).
• Форм-фактор (форма): Квадратный, с круглым штырьком по центру. Это стандартный разъем для многих моделей ThinkPad того поколения. Важно: Он отличается от более старых (например, T410-T430) и более новых (со штырьком-катушкой) разъемов.
• Количество контактов: Как правило, 3 контакта:
  1. Центральный пин (+): положительный контакт напряжения (обычно 20В).
  2. Внешний обод (-): отрицательный контакт (земля).
  3. Третий контакт (идентификационный): передает информацию о мощности адаптера к ноутбуку.
• Пайка: Разъем припаивается непосредственно к материнской плате. Его замена требует навыков пайки SMD-компонентов.

Парт-номера (FRU/Part Number)

Официальные номера запчастей от Lenovo:

• FRU 00HN874 (самый распространенный для этих моделей)
• FRU 00HN873
• FRU 04X5440

Примечание: Номера могут незначительно отличаться в зависимости от ревизии материнской платы, но они взаимозаменяемы. Номер 00HN874 является наиболее верным выбором для поиска.

Совместимые модели Lenovo ThinkPad

Данный разъем используется в широком ряде моделей серий L, T, X, P одного поколения (2015-2017 гг., платформы на базе процессоров Intel 5-го, 6-го и 7-го поколений).

Основные совместимые серии и модели:

• ThinkPad L серия (2015-2017):
  • L460, L470
  • L560, L570 (прямая совместимость)
  • L580 (в некоторых ранних ревизиях)
• ThinkPad T серия (с квадратным разъемом):
  • T460, T460p, T460s
  • T470, T470p, T470s
  • T550, T560, T570
• ThinkPad X серия (с квадратным разъемом):
  • X260
  • X270
  • X1 Carbon 3rd Gen (2015), 4th Gen (2016)
• ThinkPad P серия (мобильные рабочие станции):
  • P50, P50s
  • P51, P51s
  • P70, P71 (требует проверки, но чаще используется тот же разъем)

Важное замечание по совместимости: Перед покупкой обязательно визуально сравните старый разъем с новым. Основной признак — квадратная форма корпуса с круглым центральным отверстием.

Информация о кабеле (шнуре питания)

Кабель, который вставляется в этот разъем, — это кабель адаптера питания. Он имеет прямой штекер (папа) с круглым сечением.

• Размер штекера (диаметр): Стандартный для Lenovo — 7.9 мм x 5.5 мм с центральным штырьком.
• Полярность: Центр — плюс (+).
• Парт-номера кабеля (примеры): 42T4437, 42T4440, 4X20M26221 или просто "кабель питания Lenovo 7.9x5.5мм".

Рекомендации по замене

1. Диагностика: Убедитесь, что проблема именно в разъеме, а не в адаптере, кабеле или аккумуляторе.
2. Поиск запчасти: Ищите по FRU-номерам (00HN874) или по запросу "DC Jack for ThinkPad L560 L570 T460 T470".
3. Профессиональный ремонт: Замена разъема требует демонтажа материнской платы и аккуратной пайки. Если у вас нет опыта, лучше обратиться в сервисный центр.
4. Качество: Покупайте разъемы у проверенных поставщиков, так как дешевые аналоги могут иметь плохой контакт или легко ломаться.
