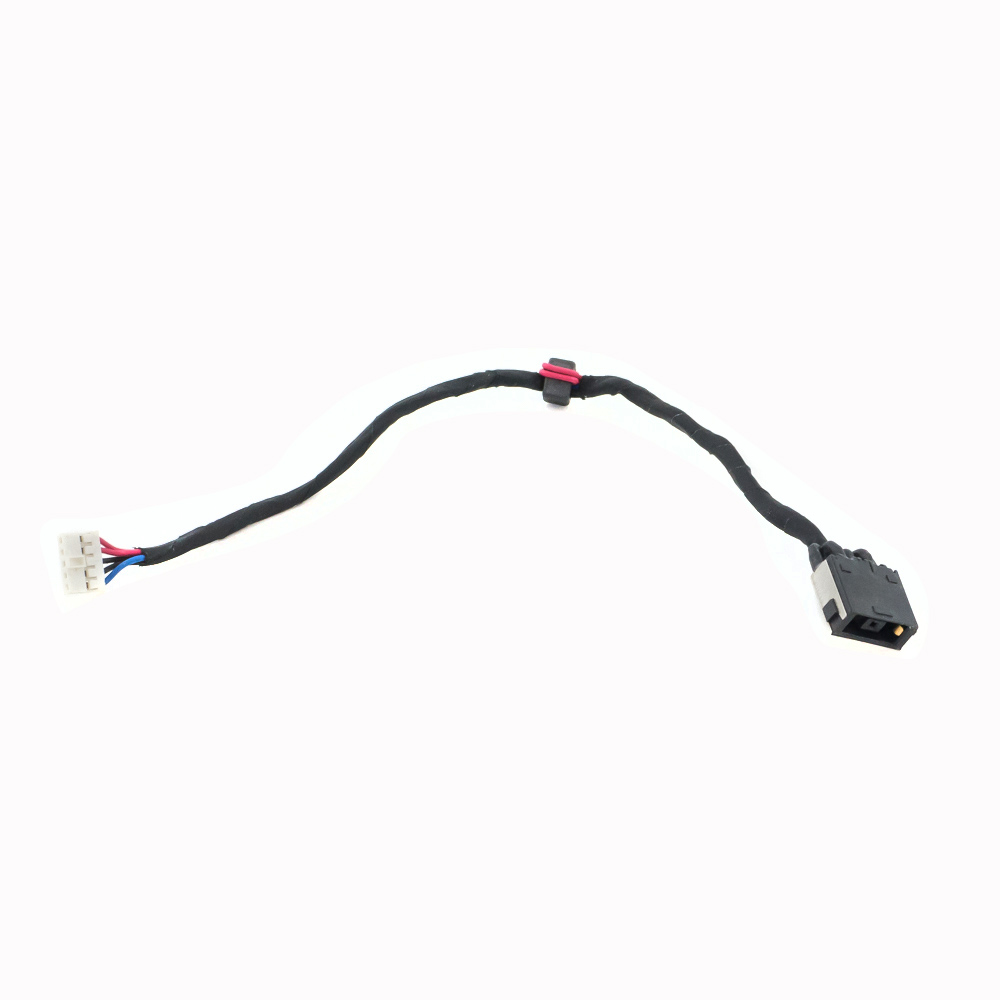

Разъем питания для Lenovo Z41-70 с кабелем (20,5 см)

Конечно, вот подробное описание, технические характеристики и информация о совместимости для разъема питания (гнезда зарядки) для ноутбука Lenovo Z41-70.

Описание

Разъем питания (DC-IN Jack, гнездо зарядки) для ноутбука Lenovo Z41-70 — это критически важный компонент, обеспечивающий подключение внешнего блока питания (адаптера) к материнской плате ноутбука. Он представляет собой миниатюрный штекерный порт, который припаивается к плате.

В данной комплектации разъем идет вместе с кабелем длиной 20,5 см, что значительно упрощает процесс замены, так как не требует сложной пайки непосредственно на материнской плате. Кабель заканчивается контактной колодкой, которая прикручивается или припаивается в соответствующем месте на плате, что делает ремонт более доступным даже для не очень опытных мастеров.

Типичные признаки неисправности: ноутбук не заряжает аккумулятор, не включается от сети (только от батареи), мигает индикатор заряда, необходимо шевелить штекер адаптера для появления контакта.

Технические характеристики

• Тип разъема: DC Jack (гнездо), цилиндрический, штекер 7.9 x 5.4 мм (стандартный для Lenovo).
• Полярность: Центральный контакт — плюс (+), внешний — минус (-).
• Конфигурация: 3-контактный (два контакта питания + один контакт идентификации/центральный штырь).
• Длина кабеля: 20.5 см.
• Цвета проводов (стандартные):
  • Черный (или Синий): Минус/земля (GND).
  • Красный (или Белый): Плюс (VDC, +19.5V).
  • Черный (или Желтый/Зеленый): Контакт идентификации (центральный штырь, Sense pin).
• Способ подключения: Кабель с предустановленной контактной колодкой (клеммой) на конце для винтового или паяного соединения.
• Номинальное напряжение/ток: Рассчитан на стандартные параметры адаптера для данной серии — 20V DC, до 3.25A (65W) или 4.5A (90W).

Парт-номера (Part Numbers) и артикулы

Оригинальный разъем редко поставляется отдельно от материнской платы. В запасные части поставляются совместимые аналоги. Вот основные номера, по которым можно искать этот компонент:

• DCJACK-044 (распространенный промышленный артикул)
• 5A20V00841
• GX12K1P3 (указание типа разъема)
• По OEM-коду ноутбука: Z41-70 (также ищите по коду материнской платы: NM-A361, LA-C161P)
• Поисковые запросы: "DC Jack for Lenovo Z41-70 with cable", "Lenovo Z41-70 charging port cable", "Разъем питания Z41-70 с проводами".

Совместимые модели ноутбуков Lenovo

Разъем совместим со всеми моделями, построенными на одной и той же материнской плате или корпусном шасси. Это включает серии Lenovo Z41-70 и Z51-70, а также их модификации.

Основной список совместимости:

• Lenovo Z41-70 (все конфигурации: Z41-70 80K5, 80K6 и т.д.)
• Lenovo Z51-70 (все конфигурации: Z51-70 80K0, 80K1, 80K2 и т.д.)

Также может подходить для (рекомендуется визуальная проверка):

• Lenovo V51-70
• Некоторые модели серий Lenovo G50-70, G50-80, G50-45 — требуется обязательная сверка! (Хотя разъем похож, могут отличаться расположение и форма пластикового кожуха).
• Lenovo Z40-70 (вероятно, но нужна проверка).

Важное примечание по совместимости: Перед покупкой настоятельно рекомендуется:

1. Выключить ноутбук и извлечь аккумулятор.
2. Разобрать ноутбук и визуально сравнить старый разъем (его форму, размер пластиковой основы, угол выхода провода) с фотографией нового.
3. Сверить распиновку и цвета проводов на старой плате.
4. Уточнить код материнской платы (нанесен на самой плате, например, NM-A361).

Этот подход гарантирует, что вы приобретете 100% подходящую деталь для ремонта.
