USB разъем для ноутбука 0325

Конечно, вот подробное описание, технические характеристики и совместимость для разъема USB, обозначенного кодом 0325.

Этот код обычно указывает на разъем USB Type-A (гнездо/панельный разъем) для пайки на материнскую плату ноутбука.

Описание

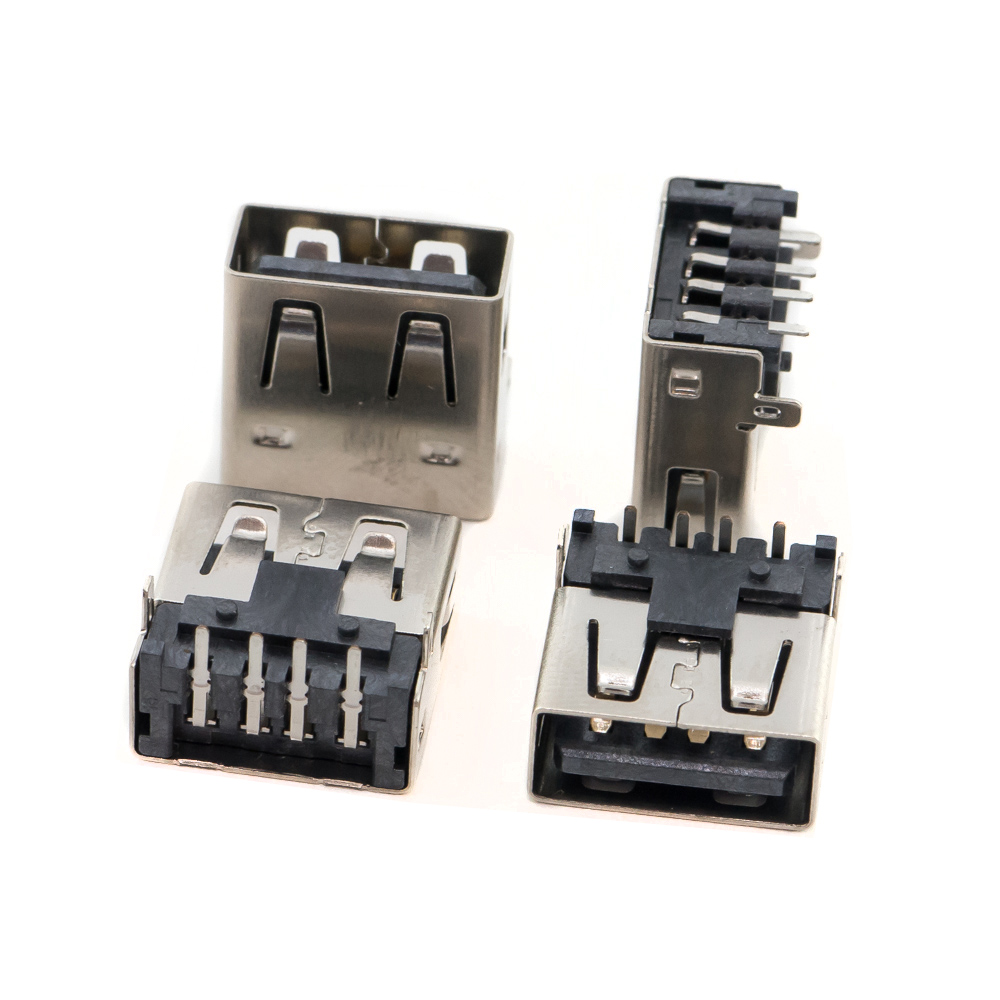

Разъем USB 0325 — это стандартный порт USB Type-A, предназначенный для поверхностного монтажа (SMD) или сквозного монтажа (THT) на материнскую плату ноутбука или другого устройства. Он является "гнездом" (female port), в которое вставляется стандартная вилка USB (например, от флешки, мыши или зарядного кабеля). Код "0325" — это внутренний артикул производителя или специфический код компонента, используемый в схемах и при заказе запчастей.

Основное назначение: Замена сломанного порта USB на ноутбуке, который оторвался от платы, имеет плохой контакт или поврежденные зубцы.

Типичные признаки неисправности, требующие замены:

• Флешки и другие устройства не определяются или определяются с перебоями.
• Для подключения нужно держать кабель под углом или с нажимом.
• Физические повреждения: расшатанный порт, отломанные внутренние язычки, трещины на корпусе разъема.

Технические характеристики

• Тип разъема: USB 2.0 Type-A (стандартный прямоугольный порт). Внимание: Несмотря на то, что физически порты USB 2.0 и USB 3.0 Type-A одинаковы по форме, внутренняя распиновка и количество контактов у них разное. Код 0325 почти всегда относится к USB 2.0.
• Количество контактов: 4 основных контакта (питание +5V, Data-, Data+, земля GND) + дополнительные контакты для крепления к плате (обычно 2 или 4 "ушка").
• Цвет внутренней вставки: Чаще всего черный (реже белый или серая), что является стандартом для USB 2.0.
• Способ монтажа: Комбинированный (сквозные контакты для пайки "усов" крепления и, часто, поверхностный монтаж для основных контактов).
• Материал корпуса: Металлический кожух (для экранирования и прочности).
• Назначение: Передача данных и питание периферийных устройств (макс. ток 500 мА для USB 2.0).

Парт-номера и альтернативные обозначения

Код 0325 используется несколькими производителями и в разных каталогах. Вот основные парт-номера для поиска:

1. Наиболее распространенные:

   • 0325 (базовый код)
   • USB-0325
   • JUSB1 (где "J" — обозначение разъема на схеме, а "USB1" — его порядковый номер на плате)
   • CNUSB2 (где "CN" — connector)

2. Коды в популярных каталогах запчастей:

   • DC02000BZ03H (пример кода из каталога ChipFind)
   • 5-554525-3 (пример кода производителя разъемов, например, Tyco/TE Connectivity)
   • 2410035-1

3. Что искать на AliExpress / в интернет-магазинах:

   • USB port 0325
   • Laptop USB jack 0325
   • Разъем USB 0325
   • USB гнездо 0325 для ноутбука

Совместимые модели ноутбуков (примеры)

Разъем 0325 является очень распространенным стандартным компонентом. Он использовался и используется в тысячах моделей ноутбуков разных брендов. Его совместимость определяется не моделью ноутбука, а геометрией и распиновкой разъема на материнской плате.

Он широко применялся в ноутбуках следующих марок (выпуска примерно с 2005 по 2015+ годы):

• Acer: Aspire 系列 (например, Aspire 5735, 5750, 7551 и многие другие)
• ASUS: X серия, K серия, N серия (например, X55A, K50C, N56V)
• HP / Compaq: Pavilion dv6, dv7, g6, g7; Compaq CQ, Presario.
• Lenovo: IdeaPad G560, G580, Z500, Z580; некоторые модели серий B, V.
• Dell: Inspiron 系列 (например, Inspiron 15R N5010, 3521)
• Samsung: NP300, NP350, R Series.
• Toshiba: Satellite L, C, P Series.
• MSI
• Sony VAIO (многие старые модели)

❗ Важное предупреждение о совместимости:

1. Визуальная сверка — обязательно! Перед покупкой необходимо выпаять старый разъем и сравнить его визуально с новым: количество и расположение ножек, размер металлического кожуха, высота.
2. USB 2.0 vs USB 3.0: Убедитесь, что вы меняете именно порт USB 2.0 (обычно с черной или белой пластиковой вставкой внутри и 4 контактами). Порты USB 3.0 (обычно с синей пластиковой вставкой) имеют 9 контактов и несовместимы с 0325.
3. Работа требует навыков: Замена разъема — сложная процедура, требующая опыта в микроэлектропаяке, использования термовоздушной паяльной станции и флюса. Неправильная установка может привести к повреждению материнской платы.

Рекомендация: Лучший способ найти 100% совместимый разъем — использовать номер компонента, напечатанный на самой материнской плате рядом со сломанным портом (например, JUSB1, CN5, PUSB1). Код 0325 часто дублируется на самом корпусе разъема.
