USB разъем для ноутбука 0322

Отличный запрос. Номер 0322 — это внутренний код или артикул, который часто используется сервисными центрами и поставщиками запчастей для обозначения разъема USB (порта) на материнской плате ноутбука.

Вот подробное описание, технические характеристики и сопутствующая информация для такого компонента.

Описание компонента

Это внутренний разъем пайки (USB Socket), который устанавливается непосредственно на материнскую плату ноутбука. Он служит конечной точкой для стандартного USB-порта типа A, который вы видите на корпусе ноутбука. При поломке (расшатывании, отрыве контактов, физическом повреждении) именно этот разъем заменяется в процессе ремонта.

Тип: USB 2.0 или USB 3.0. Наиболее распространен для этого артикула — USB 3.0, так как он имеет 9 контактов (в отличие от 4-х у USB 2.0).

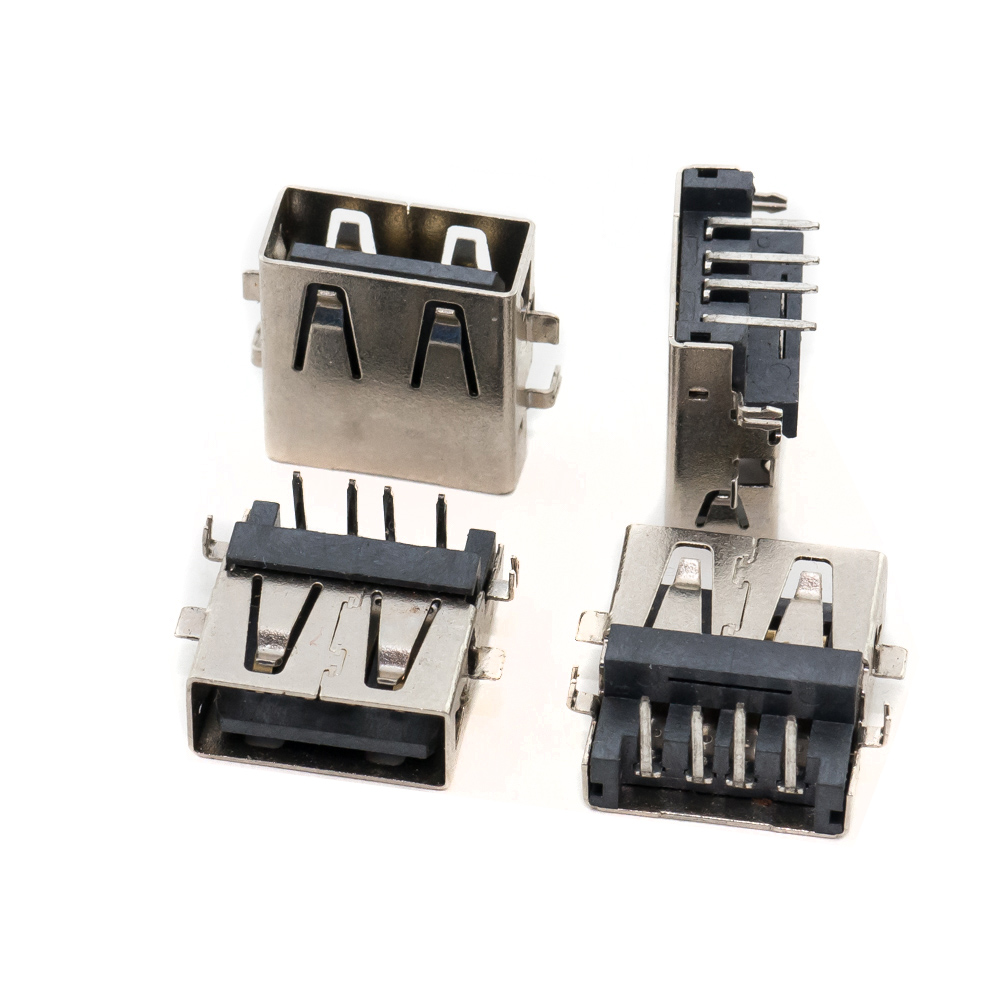

Внешний вид: Металлическое экранированное "корыто" с группой контактов для пайки. Цвет пластикового внутреннего вкладыша:

• Синий — для версии USB 3.0.
• Черный или белый — обычно для USB 2.0.

Технические характеристики (на примере типового разъема USB 3.0)

1. Тип разъема: USB 3.0 Standard-A Female (гнездо), для пайки в плату (SMT или THT).
2. Количество контактов: 9 (4 для USB 2.0 + 5 дополнительных для SuperSpeed).
3. Распиновка (стандартная):
   • Контакты 1-4: USB 2.0 (Питание +5V, Data-, Data+, GND).
   • Контакты 5-9: USB 3.0 (StdA_SSRX-, StdA_SSRX+, GND, StdA_SSTX-, StdA_SSTX+).
4. Материал: Корпус и экран — сталь с никелевым или оловянным покрытием. Вкладыш — пластик (PBT, LCP).
5. Рабочее напряжение: 5 В.
6. Ток: До 0,9 А (для USB 3.0).
7. Скорость передачи данных:
   • USB 3.0: до 5 Гбит/с (SuperSpeed).
   • USB 2.0 (совместимость): до 480 Мбит/с (High-Speed).

Парт-номера и совместимые аналоги (Кросс-референс)

Артикул 0322 — это оригинальный код производителя ноутбука (OEM-код). У самих производителей разъемов есть свои каталожные номера. Вот основные аналоги:

Производители и их парт-номера:

• Lotes / LOTES: 071-1Y003D0221, 071-1Y003D0221-01, LOT 0322
• JMC / Jiangmin Connector: 0322-0A, JMC 0322
• KRC / Konnra: 0322
• Amphenol / FCI: USB3130-30-0070-4-B-0300 (аналогичный по конструкции)

Важно: При заказе ищут как по коду 0322, так и по конкретным номерам производителей (особенно Lotes и JMC).

Совместимые модели ноутбуков (бренды и серии)

Этот разъем широко использовался в ноутбуках 2012-2018 годов выпуска. Он совместим с сотнями моделей, вот основные линейки:

| Бренд | Серии ноутбуков (наиболее частые) | | :--- | :--- | | HP / Compaq | Pavilion g6, g7, ProBook 4x5 (455, 645...), 4x0 (450, 470...), EliteBook, Compaq CQ58, CQ61, Envy, Omen (старые). | | Lenovo | IdeaPad Z500, Z510, Z580, G500, G505, G50, некоторые серии ThinkPad (E, L). | | Dell | Inspiron 15R (5520, 5521, N5521), Inspiron 17R, Vostro, старые модели XPS. | | Acer | Aspire V3, V5, E5, Extensa, TravelMate. | | Asus | X55, K55, K75, N серии (N56, N75), старые модели ROG. | | MSI | Старые игровые и мультимедийные серии (GE, GP, CX). | | Toshiba | Satellite L50, P50, C50, Qosmio. | | Samsung | Серии 3, 5, 9 (до перехода на бренд Odyssey). |

Критически важное замечание по совместимости: Физическая совместимость разъема (посадочное место, высота, форма) — это только 50% успеха. Необходимо точно убедиться в двух вещах:

1. Распиновка (pinout) на вашей материнской плате должна полностью совпадать с распиновкой нового разъема. Особенно это касается расположения 5 контактов USB 3.0.
2. Ориентация разъема (где находятся язычки фиксации кабеля) должна быть правильной.

Рекомендация: Всегда перед покупкой извлекайте старый разъем (если он есть) или сделайте четкое фото места пайки на материнской плате и сверяйте с фото продаваемого разъема. Лучший способ — искать разъем по точной модели вашего ноутбука (например, "HP Pavilion g6 USB порт материнской платы"), а затем проверять, что ему в списке совместимости присвоен код 0322.
