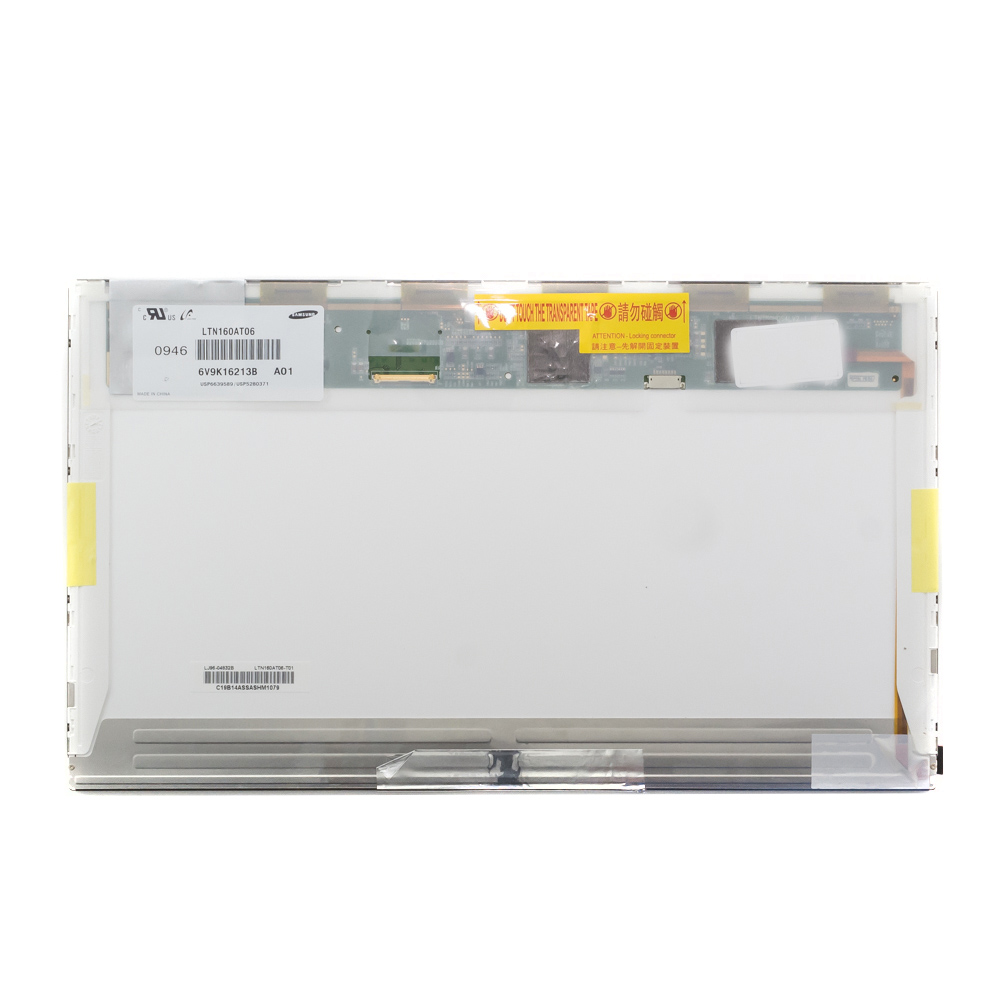

Матрица LTN160AT06

Конечно, вот подробное описание матрицы LTN160AT06, ее технические характеристики, парт-номера и совместимые модели.

Общее описание

LTN160AT06 — это 16-дюймовая ЖК-матрица (панель) формата 16:10, разработанная компанией Samsung. Это была одна из самых популярных и массовых матриц в середине-конце 2000-х годов, устанавливавшаяся в огромное количество бизнес-ноутбуков и моделей среднего класса. Она относится к технологии TN+Film (Twisted Nematic), что обеспечивало низкое время отклика, но ограниченные углы обзора и цветопередачу по сравнению с современными IPS-панелями.

Ключевая особенность: Разрешение WXGA+ (1440x900 пикселей), которое на момент выхода считалось премиальным для 15-16-дюймовых ноутбуков, предлагая больше рабочего пространства по вертикали, чем стандартное 1280x800.

Технические характеристики

| Параметр | Характеристика | | :--- | :--- | | Диагональ / Формат | 16.0 дюймов / 16:10 | | Разрешение (Native) | WXGA+, 1440 x 900 пикселей | | Технология подсветки | CCFL (лампа с холодным катодом) | | Технология панели | TN (Twisted Nematic) | | Яркость | Около 220-250 кд/м² (типичная) | | Контрастность | Около 500:1 (типичная) | | Время отклика | 8 мс (типичное, GTG) | | Углы обзора | 140°/125° (горизонталь/вертикаль, типичные для TN) | | Цветовая гамма | ~45-55% NTSC (стандартная для TN того времени) | | Количество цветов | 262K (16.7M с FRC) | | Интерфейс подключения | LVDS (30-pin, 2 канала) | | Положение разъема | Справа (Right Hand - RH) | | Толщина (Вес) | Около 6-7 мм (без подсветки ~450г) | | Рабочая температура | 0 ~ 50 °C |

Парт-номера и совместимые аналоги (Cross-reference)

Матрица часто маркируется не только основным номером, но и альтернативными. Совместимость определяется физическими параметрами (диагональ, разрешение, интерфейс, расположение разъема, толщина) и электрическими (протокол LVDS, распиновка).

Основной номер:

• LTN160AT06

Распространенные альтернативные парт-номера (часто взаимозаменяемые):

• LTN160AT06-L01 (одна из самых распространенных модификаций)
• LTN160AT06-L02
• LTN160AT06-L03
• LTN160AT06-L04
• LTN160AT06-L05
• LTN160AT06-L06
• LTN160AT06-L07
• B160AW06 V.1 (от AU Optronics)
• LP154W02-TL01 (от LG Display, требует проверки совместимости по креплениям)

Важно: Буквенно-цифровой суффикс (например, -L01) может указывать на незначительные отличия в производителе подсветки, люфт-панели или ревизию. Перед заменой критически важно сверить:

1. Расположение разъема (справа/слева).
2. Распиновку LVDS (например, 1 ch / 2 ch, напряжение).
3. Габариты и расположение отверстий для крепления.

Совместимые модели ноутбуков

Эта матрица использовалась в очень многих ноутбуках. Вот некоторые известные серии:

• Dell:
  • Dell Latitude D820, D830
  • Dell Precision M65
  • Dell Vostro 1500, 1700
  • Dell Inspiron 9400, E1505, E1705
• HP/Compaq:
  • HP Compaq nx7300, nx7400, nx8220, nx8420
  • HP Pavilion dv9000, dv8000 серии
  • Compaq Presario V6000, V3000 серии
• Lenovo (IBM):
  • ThinkPad T60 (15.4" widescreen), T61 (15.4" widescreen)
  • ThinkPad Z60m, Z61m
• Toshiba:
  • Toshiba Satellite A100, A200, P100, P200
  • Toshiba Tecra A8, A9
• Acer:
  • Acer Aspire 5500, 5600, 9300, 9400 серии
  • Acer TravelMate 8200, 8210, 8230
• Sony: Sony VAIO VGN-FE, VGN-FS серии
• Fujitsu-Siemens: Amilo Xi, Pi серии
• Asus: Asus A6J, A7J и другие модели серий A6, A7, G1, G2.

Примечание по замене: При поиске замены для своего ноутбука лучше всего использовать сервисный мануал или искать по коду матрицы, наклеенному на ее обратной стороне, а не только по модели ноутбука, так как в одной модели могли использоваться панели от разных производителей.
