Шлейф матрицы Asus FX504, FX504G, FX504GD, FX504GE

Отличный вопрос! Шлейф матрицы (также часто называемый "шлейфом дисплея" или "LVDS/eDP кабелем") — это критически важный компонент, соединяющий материнскую плату ноутбука с экраном. Для серии Asus FX504 / TUF Gaming FX504 существует несколько вариантов, так как под этими маркетинговыми названиями скрываются разные аппаратные ревизии.

Описание и роль шлейфа матрицы

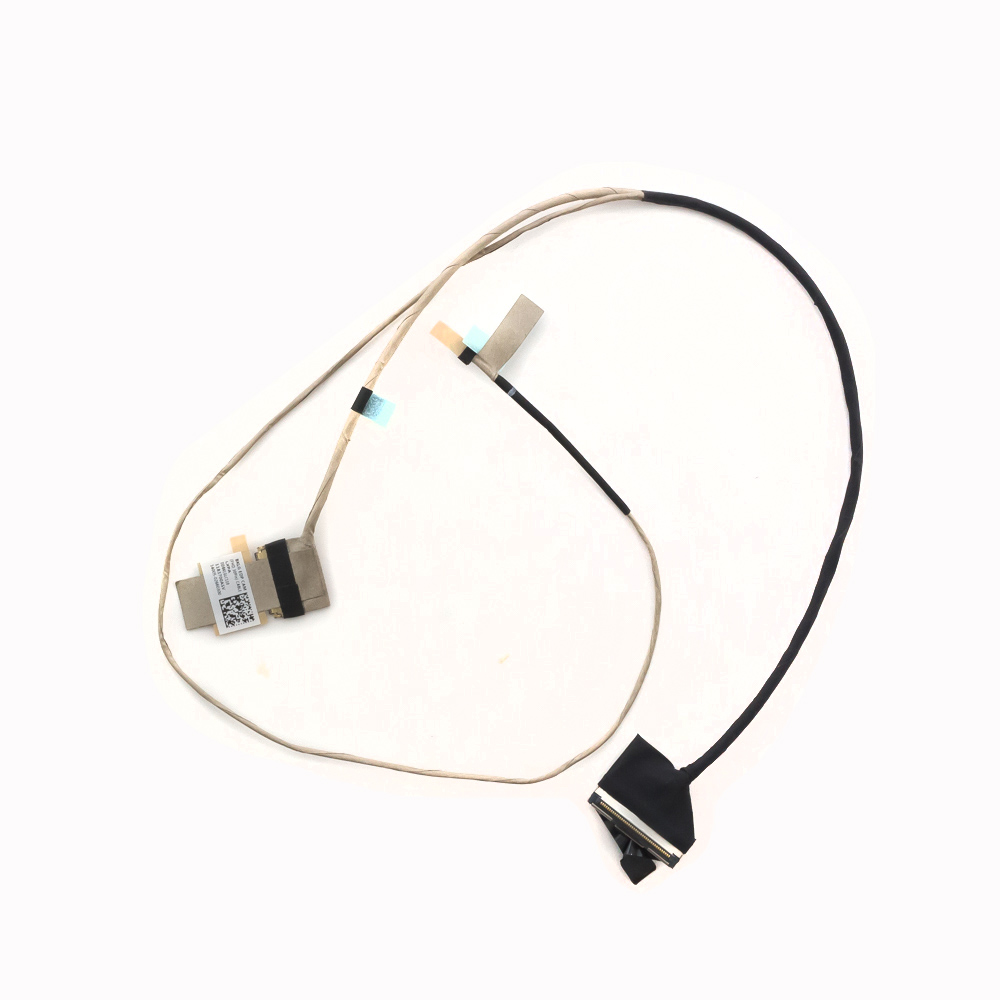

Шлейф матрицы в ноутбуках серии Asus FX504 — это гибкий плоский кабель, состоящий из множества проводников. Его основная функция — передача:

1. Видеосигнала от видеокарты (интегрированной Intel или дискретной NVIDIA) на матрицу (экран).
2. Сигналов управления (включение/выключение подсветки, регулировка яркости).
3. Питания на матрицу и ее подсветку.

Тип разъема: В моделях FX504 используется современный разъем eDP (Embedded DisplayPort), который пришел на смену устаревшему LVDS. Он обеспечивает передачу изображения высокого разрешения (Full HD и выше) с высокой частотой обновления.

Признаки неисправности шлейфа:

• Пропадание изображения при изменении угла наклона крышки.
• Искажения на экране (полосы, артефакты, мерцание).
• Равномерная, но тусклая подсветка без изображения.
• Изображение появляется только при определенном положении экрана.

Технические характеристики

Характеристики шлейфа напрямую зависят от конкретной модели матрицы, установленной в ноутбуке. Ключевые параметры:

1. Тип интерфейса: eDP 30-pin (наиболее распространен для Full HD матриц в этой серии). Внимание! Существуют также варианты на 40-pin для моделей с дисплеями высокой четкости или частоты обновления (например, 120 Гц), но они менее распространены.
2. Длина: Примерно 30-35 см. Точная длина может незначительно варьироваться в зависимости от компоновки внутри корпуса.
3. Конфигурация разъемов:
   • Со стороны материнской платы: Прямой или вертикальный разъем (зависит от ревизии материнской платы).
   • Со стороны матрицы: Прямой разъем.
4. Ключевое отличие: Наличие или отсутствие отверстий под винты для фиксации разъема на стороне материнской платы. Это важнейший параметр при подборе замены.

Парт-номера (Part Numbers) и совместимость

Важное предупреждение: Парт-номер шлейфа не указан на самом кабеле. Он определяется по парт-номеру матрицы (дисплея) или коду детали (P/N) на материнской плате. Самый надежный способ — разобрать ноутбук и посмотреть на маркировку старого шлейфа или матрицы.

Однако, на основе обширной ремонтной практики и каталогов запчастей, можно выделить основные коды:

Основные парт-номера шлейфов для Asus FX504:

• 0B200-00830100 / 0B200-0083010R — Один из самых распространенных номеров для моделей с Full HD (1920x1080) экранами.
• G3500-00830100
• G3500-00830120
• 0B200-00830120
• CABLE, FPC, 30P, 310MM (это описание, а не точный номер, но часто используется в поиске).

Как точно определить свой шлейф:

1. По модели матрицы (самый точный способ):

   • Разберите ноутбук и снимите матрицу.
   • На обратной стороне матрицы наклейка с парт-номером (например, NV156FHM-N4B, B156HAN04.8, LP156WF6-SPB1 и т.д.).
   • Зная точную модель матрицы, вы безошибочно найдете совместимый шлейф в каталогах (например, на сайтах panelook.com или в интернет-магазинах запчастей).

2. По модели ноутбука и ревизии материнской платы:

   • На материнской плате рядом с разъемом для шлейфа может быть нанесен код детали (P/N).
   • Полная модель ноутбука: не просто "FX504GD", а, например, FX504GD-E4330T, FX504GE-EN073T и т.д. Последние буквы/цифры важны.

Совместимые модели ноутбуков

Шлейф подходит не только для одной конкретной модели, а для целого ряда ноутбуков на одной платформе. Помимо базовых названий, совместимость включает:

• Asus TUF Gaming FX504 (все модификации):
  • FX504GD
  • FX504GE
  • FX504GM
  • FX504GS
• Asus TUF Gaming FX505 (частичная совместимость! Не все модели). Некоторые шлейфы от FX504 подходят к ранним ревизиям FX505, но требуется обязательная проверка по визуальному соответствию (длина, тип разъемов, крепления).
• Asus FX703 (частичная совместимость с некоторыми ревизиями).
• Также шлейф может подходить к некоторым моделям линейки Asus ROG Strix, построенным на аналогичной платформе.

Рекомендации при покупке

1. Не покупайте "наугад" по названию серии. FX504 — это общее название.
2. Разберите ноутбук и снимите старый шлейф. Сфотографируйте его, особенно разъемы. Сравните с фото продавца.
3. Обратите внимание на крепление. Совпадает ли количество и расположение отверстий под винты?
4. Используйте номер матрицы как самый надежный идентификатор для поиска.
5. Покупайте у проверенных продавцов, которые указывают полные парт-номера и допускают возврат в случае несовпадения.

Итог: Для корректного подбора шлейфа матрицы для Asus FX504/FX504GD/FX504GE необходима визуальная идентификация старого кабеля или точное знание модели установленного дисплея (матрицы). Универсального номера для всей серии не существует из-за различных ревизий железа.
