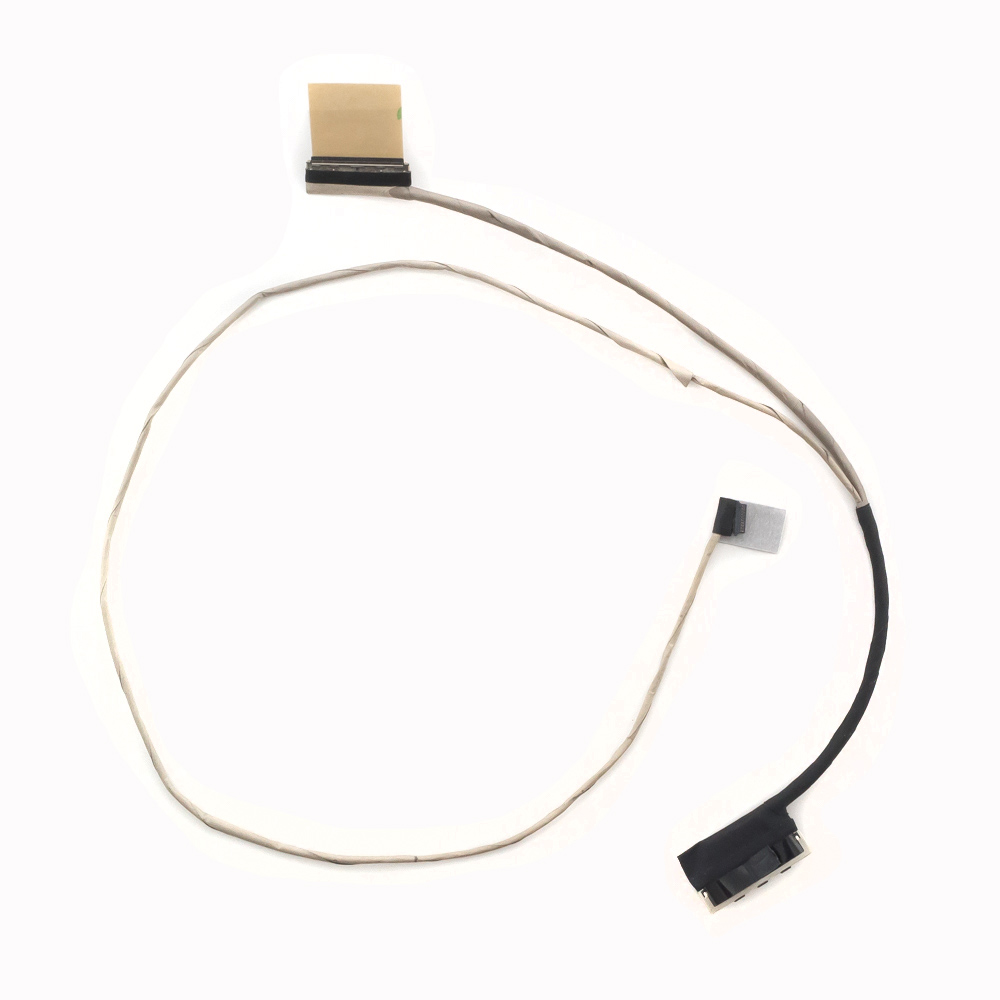

Шлейф матрицы Asus GL703GS, GL703GM

Отличный вопрос! Шлейфы для матриц в ноутбуках Asus серии GL703 (особенно GS и GM) — частая точка отказа из-за постоянного открывания/закрывания крышки и высоких температур. Давайте разберем все по порядку.

Описание и назначение шлейфа матрицы

Шлейф матрицы (LCD-кабель, дисплейный кабель) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с экраном (матрицей). Он передает:

1. Видеосигнал от видеокарты к матрице.
2. Сигналы управления для подсветки экрана.
3. Питание для самой матрицы и ее подсветки.
4. Сигнал от веб-камеры и микрофонов (если они встроены в верхнюю крышку).

В моделях Asus GL703GS и GL703GM используется шлейф с 40-пиновым разъемом на стороне матрицы, что характерно для экранов с разрешением Full HD (1920x1080) и частотой 120 Гц / 144 Гц, которые шли в этих моделях.

Типичные проблемы:

• Полосы на экране (горизонтальные или вертикальные).
• Мерцание или внезапное пропадание изображения.
• Искажение цветов.
• Полное отсутствие изображения при работающей подсветке (экран белый или разноцветный).
• Неисправная веб-камера (часто связана с обрывом контактов именно ее линий в шлейфе).

Проблемы часто обостряются при движении крышки. Важно: перед заменой шлейфа стоит проверить, не отошел ли разъем на материнской плате или матрице.

Технические характеристики

• Тип разъема на стороне матрицы: 40-пиновый, eDP (Embedded DisplayPort) интерфейс, разъем обычно с защелкой.
• Тип разъема на стороне материнской платы: Более узкий, количество пинов может варьироваться (часто 30-40 pin), но это не важно, так как шлейф — цельное изделие.
• Длина: Приблизительно 25-35 см (зависит от точного расположения разъема на плате).
• Конструкция: Гибкий плоский кабель (FFC/FPC). Часто часть кабеля или его фиксаторы имеют металлизированную экранирующую ленту для защиты от помех.
• Особенность для GL703: В этих игровых моделях шлейф проходит в непосредственной близости от системы охлаждения, что может ускорять его износ.

Парт-номера (Part Numbers) и артикулы

Критически важно: Номер шлейфа сильно зависит от конкретной модификации ноутбука и установленной в нем матрицы. Один и тот же ноутбук мог комплектоваться разными экранами от разных производителей.

Основные оригинальные парт-номера, встречающиеся для GL703GS/GM:

1. 0B200-00830100 (или B200-00830100) — самый распространенный артикул для моделей с матрицей NV173FHM-N4B (AU Optronics, 17.3" FHD 144 Гц).
2. 0B200-00830300 (или B200-00830300) — также очень часто встречается.
3. GL703GM — иногда шлейф маркируется просто кодом модели, но это не точный парт-номер.

Как найти ТОЧНЫЙ номер для вашего ноутбука:

1. Разобрать ноутбук и посмотреть маркировку на самом шлейфе (обычно на белой или прозрачной части).
2. Найти точную модель матрицы, открутив ее рамку. Номер на наклейке на обратной стороне матрицы (например, NV173FHM-N4B, B173HAN03.2 и т.д.). Зная точную модель матрицы, можно однозначно подобрать совместимый шлейф.
3. Использовать серийный номер ноутбука на официальном сайте Asus или в сервисных базах для определения оригинальной комплектации.

Совместимые модели ноутбуков

Шлейф подбирается в первую очередь по модели матрицы, а не по ноутбуку. Однако, этот шлейф от GL703GS/GM часто совместим со многими другими 17-дюймовыми моделями Asus и не только, где используется такая же матрица с 40-пиновым разъемом eDP.

Основные совместимые модели Asus:

• Asus ROG Strix GL703GS
• Asus ROG Strix GL703GM
• Asus ROG Strix GL703GE (с матрицами 120/144 Гц)
• Asus ROG Strix GL703VD (с матрицами 120 Гц)
• Asus ROG Strix G731GU/GW/GT и другие модели серии G731 — очень высокая вероятность совместимости, так как это прямое развитие серии GL703.
• Asus TUF Gaming FX705GM (17-дюймовые модели) — требуется проверка.
• Другие 17.3" модели Asus, использующие матрицы NV173FHM-N4B, B173HAN03.2, LP173WF4-SPF1 и аналоги с 40-пин eDP.

Важное предупреждение о совместимости: Модели GL703GS (с видеокартой GTX 1070) и GL703GM (с GTX 1060) между собой совместимы почти всегда. Но при заказе обязательно сверяйте:

1. Фото разъема на матрице (40 pin).
2. Длину и форму трассировки шлейфа (как он идет от матрицы к материнской плате, есть ли изгибы).
3. Наличие дополнительных ответвлений (например, для микрофона в крышке).

Рекомендации по покупке

1. Ищите по парт-номеру 0B200-00830100 или 0B200-00830300, если нет возможности посмотреть свой.
2. Указывайте продавцу полную модель ноутбука и, желательно, модель матрицы для подтверждения совместимости.
3. Проверяйте отзывы. Качество неоригинальных шлейфов может сильно различаться.
4. Будьте готовы к самостоятельной или сервисной замене — процесс требует аккуратности, так как нужно разбирать корпус, снимать матрицу и аккуратно отщелкивать хрупкие разъемы.

Надеюсь, это подробное руководство поможет вам найти нужную деталь!
