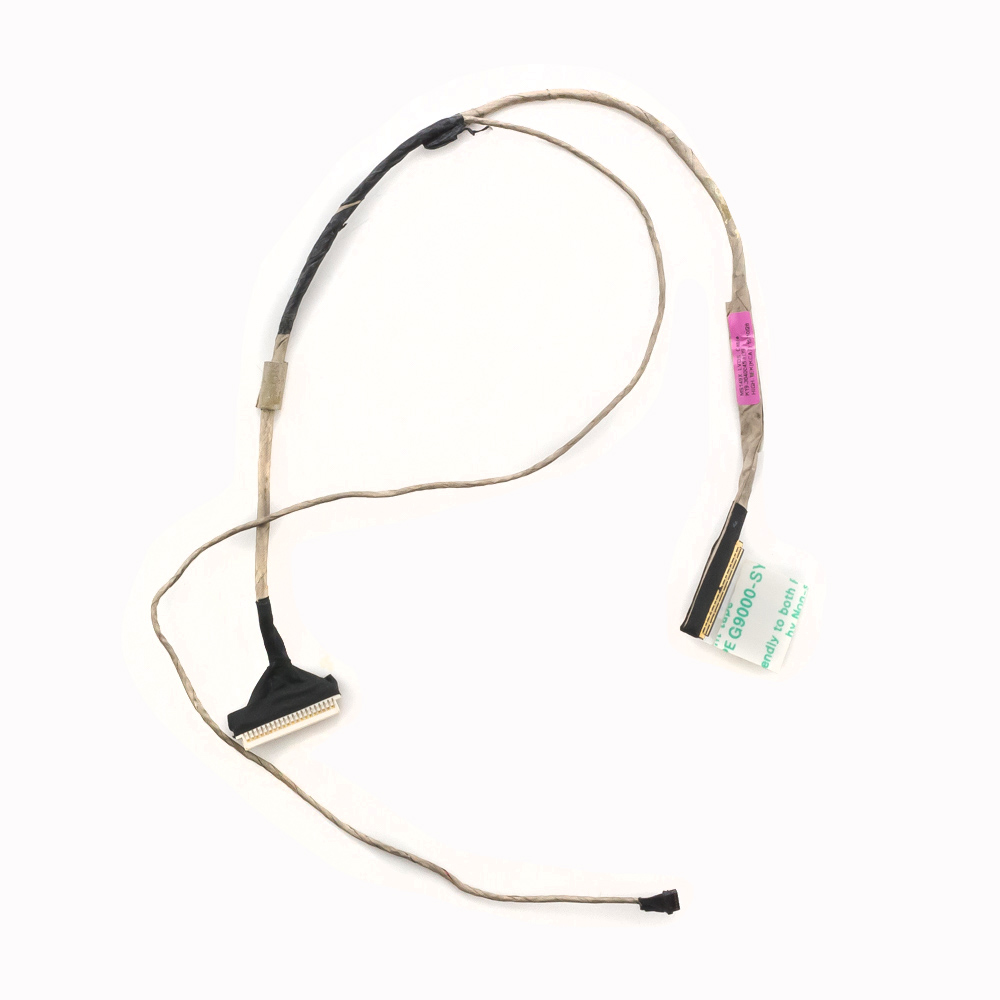

Шлейф матрицы MSI GE40, CR42, MS149X, MS-149X

Отличный вопрос! Вы указали очень конкретную комбинацию, которая указывает на один из ключевых компонентов ноутбука MSI GE40. Давайте разберем все по порядку.

Важно: Термин "шлейф матрицы" (LCD cable, eDP cable) относится к гибкому плоскому кабелю, который соедижает материнскую плату ноутбука с дисплеем (матрицей). Он передает сигнал изображения, питание и данные от сенсора тачпада (если есть).

Описание

Шлейф матрицы для моделей MSI GE40 (серия 2013-2014 гг., например, GE40 2OC, GE40 2PC) с кодовым названием шасси MS-149X — это специализированный кабель, соответствующий стандарту eDP (Embedded DisplayPort) 1 Lane. Он предназначен для подключения матрицы разрешением Full HD (1920x1080) к материнской плате ноутбука.

Основная функция: Передача видеосигнала высокого разрешения от графического чипа (видеокарты) на дисплей, а также передача данных от тачпада (если модель оснащена тачпадом с отдельным шлейфом, в некоторых версиях он может быть объединен).

Типичные симптомы неисправности шлейфа:

• Искаженное изображение, цветные полосы, "снег" на экране.
• Мерцание или пропадание изображения при изменении угла наклона крышки.
• Полное отсутствие изображения при работающем индикаторе питания и задней подсветке (экран светится, но черный).
• Неисправность тачпада (в моделях с объединенным шлейфом).

Технические характеристики

1. Тип разъема: eDP (Embedded DisplayPort).
2. Количество lanes (линий данных): 1 Lane (eDP 1-lane). Это ключевая характеристика, отличающая его от шлейфов для более старых интерфейсов (LVDS) или для матриц с большим разрешением (eDP 2/4-lane).
3. Разрешение: Поддерживает матрицы Full HD (1920x1080 пикселей).
4. Конфигурация разъемов:
   • Материнская плата: 40-контактный разъем (обычно с шагом контактов 0.5mm).
   • Матрица (дисплей): 40-контактный разъем (обычно с шагом контактов 0.5mm).
5. Дополнительные линии: Включает провода для передачи данных от тачпада (Touchpad FPC). Это может быть отдельный 4- или 5-пиновый разъем на том же шлейфе.
6. Длина: Специфична для модели ноутбука, обычно в пределах 25-35 см.
7. Кодовое имя (Codename): CR42 — это внутренний партномер или код самого шлейфа, используемый MSI и производителями комплектующих.

Парт-номера (Part Numbers)

Это самые важные номера для поиска и заказа точной замены. Они могут быть указаны на самом шлейфе в виде белой или желтой наклейки.

• MS-149X — код материнской платы/шасси (Mainboard Code). Основной идентификатор.
• CR42 — код компонента (шлейфа).
• 9S.7J.157.0F1 — пример полного партномера MSI для запчасти.
• 14L40-EDP1L-FC01 — пример номера от производителя шлейфов (например, WCH).
• DC42000MHB0 — альтернативный номер от производителя.
• 1L.7J015.001 — еще один возможный вариант номера.

На что ориентироваться при покупке: Ищите по комбинации MS-149X и CR42, а также по полному номеру, если он есть на вашем старом шлейфе. Фраза "MS-149X eDP 1 lane cable" также будет точным поисковым запросом.

Совместимые модели ноутбуков

Шлейф предназначен в первую очередь для серии MSI GE40 на шасси MS-149X. Это означает совместимость со всеми конфигурациями этой модели, независимо от процессора (Intel Core i5/i7 4-го поколения Haswell) или видеокарты (NVIDIA GeForce GTX 760M/765M).

Основная и гарантированно совместимая модель:

• MSI GE40 2OC / GE40 2OC-009XRU / GE40 2OC-218RU
• MSI GE40 2PC / GE40 2PC-008XRU / GE40 2PC-070RU
• MSI GE40 2OE
• Все другие региональные модификации MSI GE40 на платформе MS-149X.

Важное примечание по совместимости:

• Шлейф НЕ подойдет для других серий MSI (GE60, GE70, GS40 и т.д.), даже если у них похожее название.
• Он НЕ подойдет для моделей GE40 с другим разрешением экрана (например, HD+ 1600x900, если такие существуют), так как у них, скорее всего, другой интерфейс (LVDS).
• Перед покупкой настоятельно рекомендуется:
  1. Перевернуть ноутбук и на наклейке найти точную модель (например, GE40 2OC-009XRU).
  2. Разобрать ноутбук (или посмотреть видеоразборку для вашей модели) и сфотографировать старый шлейф, особенно наклейку с номером. Сравнить разъемы и длину с новым.
  3. Уточнить у продавца совместимость по коду шасси MS-149X.

Резюме: Для ремонта вашего MSI GE40 ищите шлейф с маркировкой CR42 для шасси MS-149X. Это обеспечит правильную работу дисплея Full HD и тачпада.
