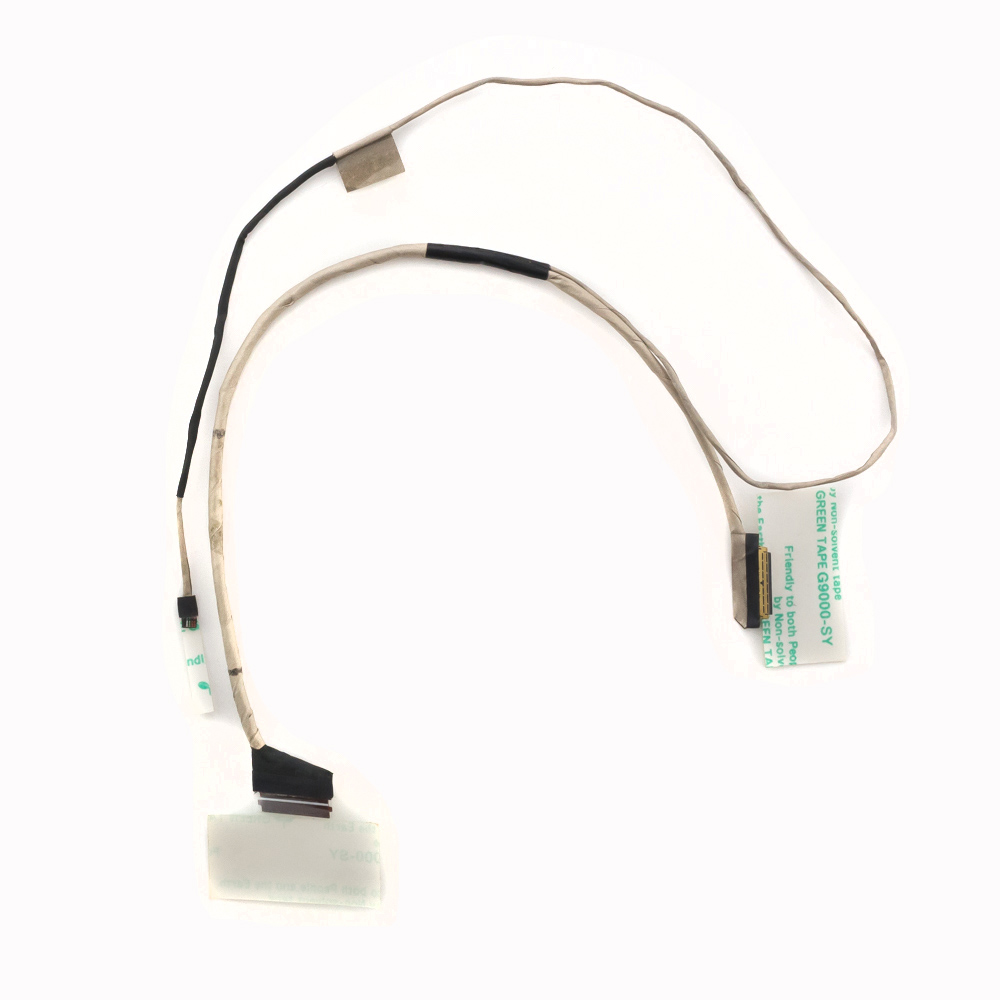

Шлейф матрицы Acer Aspire ES1-512, ES1-512G, Extensa 2508, N15W4

Конечно, вот подробное описание шлейфа матрицы для указанных моделей Acer.

Общее описание

Данный шлейф представляет собой гибкий плоский кабель (FFC - Flexible Flat Cable), который является критически важным элементом связи между материнской платой ноутбука и его жидкокристаллической матрицей (экраном). Он передает питание, видео сигнал (данные изображения), а также сигналы для управления подсветкой экрана.

• Назначение: Передача видеосигнала от материнской платы к дисплею.
• Тип разъема: Обычно используется разъем с боковым подъемным защелкой (flip-lock connector) на стороне материнской платы и фиксированный разъем на стороне матрицы.
• Количество контактов (пинов): Наиболее распространенный вариант для этих моделей — 30 пинов (pin). Однако в зависимости от конкретной конфигурации ноутбука (разрешение экрана, тип подсветки) может встречаться и 40 пинов.
• Расположение: Шлейф проходит внутри петли поворотного механизма (шарнира) крышки ноутбука, что делает его подверженным естественному износу при открывании и закрывании крышки.

Технические характеристики (Типичные)

• Тип интерфейса: LVDS (Low-Voltage Differential Signaling) — стандарт для передачи видеосигнала в ноутбуках этого поколения. Модели с приставкой G (ES1-512G) могут использовать eDP (Embedded DisplayPort), если оснащены более современной матрицей.
• Длина шлейфа: Приблизительно 25-35 см (зависит от точного расположения разъемов на плате).
• Шаг контактов (Pitch): 0.5 мм или 1.0 мм — стандартные значения.
• Конфигурация: Прямой шлейф (не скрученный). Важна ориентация контактов (какой стороной вставляется).
• Основная неисправность: Перетирание, надломы в области шарнира, окисление контактов, что приводит к появлению на экране артефактов, горизонтальных/вертикальных полос, мерцания или полного отсутствия изображения при работающей подсветке.

Парт номера (Part Numbers) и коды запчастей

Важно: Номер шлейфа напрямую зависит от точной модели ноутбука и модели установленной матрицы. При заказе необходимо сверять номер со старого шлейфа или определять его по модели ноутбука и матрицы.

Наиболее распространенные и проверенные оригинальные и совместимые парт номера:

1. 50.4NZ01.011 — Один из самых частых номеров для серий ES1-512 и Extensa.
2. 50.4NZ01.021 / 50.4NZ01.031 — Модификации основного номера.
3. DC02001C5100 — Альтернативный номер запчасти Acer.
4. 50.LAZ02.011 — Также встречается в этих сериях.
5. Универсальные коды продавцов: Часто продается под кодами, указывающими на совместимость, например: ACER.ES1-512.LVDS.30pin.

Совместимые модели ноутбуков Acer

Данный шлейф совместим с широким рядом моделей на одной платформе. Ключевые серии:

• Acer Aspire ES1-512 (все модификации: ES1-512-C0XX, ES1-512-C3XX, ES1-512-C8XX и т.д.)
• Acer Aspire ES1-512G (модели с дискретной графикой, важно: может быть как LVDS, так и eDP шлейф в зависимости от подмодели).
• Acer Extensa 2508 (все модификации: 2508-C6XX, 2508-C7XX, 2508-C9XX и т.д.)
• Acer Extensa 2510
• Acer Extensa 2511
• Acer TravelMate TMP238 (некоторые модификации на аналогичной платформе)
• Acer N15W4 — Это код модели материнской платы (PCB Code), который используется во многих ноутбуках перечисленных выше серий. Это ключевой идентификатор. Любой ноутбук с материнской платой N15W4 будет использовать этот шлейф.

Рекомендации по поиску и замене

1. Определите точную модель: Найдите наклейку на нижней крышке ноутбука с полным именем модели (например, Acer Aspire ES1-512-C3JM).
2. Снимите старый шлейф и перепишите номер: Это самый надежный способ. Номер напечатан на самом шлейфе.
3. Определите модель матрицы: На обратной стороне матрицы есть наклейка с номером (например, B156XTN02.1, LP156WHB-TPA1). Зная его, можно точно подобрать совместимый шлейф.
4. Уточняйте у продавца: При покупке обязательно сообщите продавцу полную модель ноутбука, номер матрицы (если возможно) и номер старого шлейфа.
5. Будьте осторожны: При замене отключите аккумулятор и батарею CMOS. Аккуратно откройте фиксаторы разъемов. Не прилагайте силу.

Итог: Шлейф матрицы для Acer ES1-512 / Extensa 2508 — это чаще всего 30-пиновый LVDS-кабель с парт номерами типа 50.4NZ01.011. Он совместим с целым семейством моделей, построенных на платформе N15W4. Для 100% гарантии совместимости лучший метод — визуальная сверка со старым шлейфом.
