Шлейф матрицы Asus X756UA, X756UB

Конечно, вот подробное описание, технические характеристики и информация о совместимости для шлейфа матрицы ноутбуков серии Asus X756UA и X756UB.

Общее описание

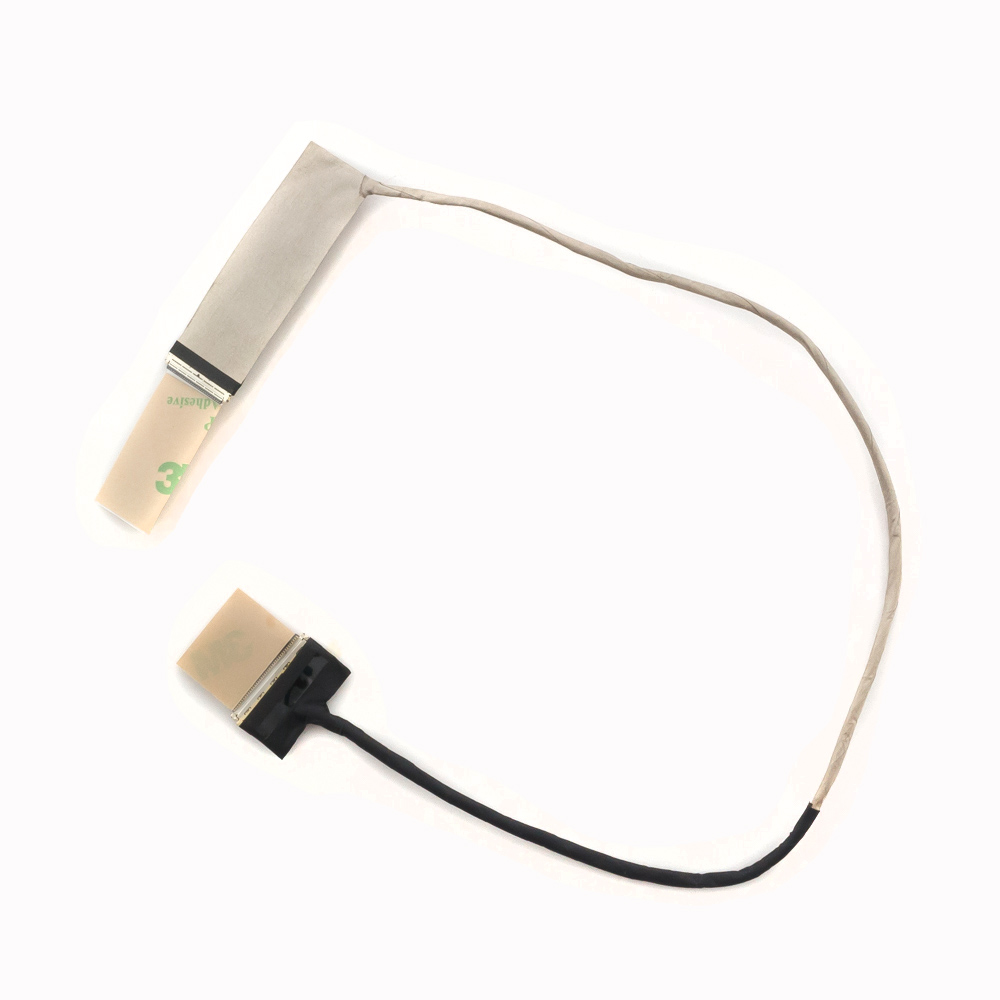

Шлейф матрицы (LCD cable, display cable, eDP cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с матрицей (экраном). Он отвечает за передачу видеосигнала, данных с тачпада (если он интегрирован в экран) и питания на подсветку матрицы.

Для моделей Asus X756UA и X756UB этот шлейф является критически важным компонентом. Его повреждение (перегибы, разрывы, окисление контактов) приводит к типичным неисправностям:

• Исчезновение изображения при движении крышки (при этом подсветка может работать или нет).
• Появление артефактов на экране (полосы, мерцание).
• Полное отсутствие изображения (черный экран) при работающем ноутбуке.
• Нестабильная работа тачпада (если его шлейф интегрирован в общий шлейф дисплея).

Ключевые технические характеристики

1. Тип интерфейса: eDP (Embedded DisplayPort). Это современный стандарт передачи видеосигнала в ноутбуках.
2. Количество пинов (контактов): Наиболее распространенный вариант для этих моделей — 40 пинов (40-pin). Однако существует два основных типа:
   • 40-pin, 0.5mm pitch (шаг контактов 0.5 мм) — стандартный.
   • 30+1 pin (или 31 pin) — также встречается в некоторых модификациях. Важно уточнять перед покупкой!
3. Конфигурация: Шлейф может быть как одинарным (только для изображения), так и комбинированным (объединяет eDP-шлейф и шлейф веб-камеры с микрофоном в одном жгуте).
4. Длина и форма: Шлейф имеет специфическую трассировку и длину, рассчитанную под конструкцию петлей (петель) крышки ноутбука X756. Использование неоригинального или несоответствующего шлейфа может привести к его перетиранию.

Парт-номера (Part Numbers)

Оригинальные и распространенные парт-номера для заказа:

• 60NB07H0-B01010 — самый частый и основной парт-номер для шлейфа eDP 40-pin.
• 60NB07H0-B02010 — еще один официальный номер Asus.
• X756UA-40P — обозначение, используемое некоторыми поставщиками.
• Для шлейфа 30+1 pin точный парт-номер может варьироваться, но в описании обычно указано "For Asus X756UA/X756UB 31pin".

Важно: Всегда разбирайте ноутбук и визуально проверяйте количество пинов и расположение контактов на старом шлейфе, а также его точную форму, прежде чем заказывать новый. Сфотографируйте старый шлейф.

Совместимые модели ноутбуков

Шлейф предназначен в первую очередь для серий X756UA и X756UB. Эти модели также могут продаваться под другими названиями, в зависимости от комплектации (процессор, видеокарта).

Основные совместимые модели:

• Asus X756UA
• Asus X756UB
• Asus X756UJ (вероятно, так как разница часто только в видеокарте)
• Asus X756UV
• Asus X756UQ
• Asus X756UX (требует проверки по количеству пинов)

Как точно определить совместимость:

1. Найдите номер модели на шильдике (наклейке) под ноутбуком. Например, X756UA-XX024T или X756UB-XX070D.
2. Определите точную модификацию: Используйте серийный номер (S/N) на том же шильдике на официальном сайте Asus в разделе поддержки.
3. Разберите дисплейный модуль: Это самый надежный способ. Отсоедините шлейф от матрицы и материнской платы, посчитайте контакты и сфотографируйте разъемы.

Рекомендации по замене

1. Отключите питание: Перед работой извлеките аккумулятор и отключите блок питания.
2. Аккуратность: Разъемы на материнской плате и матрице очень хрупкие. Защелки открываются аккуратно, без усилия.
3. Правильная укладка: Новый шлейф должен быть уложен точно по тому же пути, что и старый, без натяжения и перегибов. Закрепите его имеющимися клейкими лентами или скобами.
4. Проверка перед полной сборкой: После установки, прежде чем закручивать все винты и собирать корпус, подключите аккумулятор и питание, включите ноутбук и проверьте изображение, подсветку и работу веб-камеры (если шлейф комбинированный).

Использование правильного шлейфа и аккуратная установка гарантируют восстановление работоспособности дисплея вашего ноутбука Asus X756.
