Шлейф матрицы Asus X450MD, F452M

Конечно, вот подробное описание, характеристики и информация о совместимости для шлейфов матриц ноутбуков серий Asus X450MD и F452M.

Общее описание

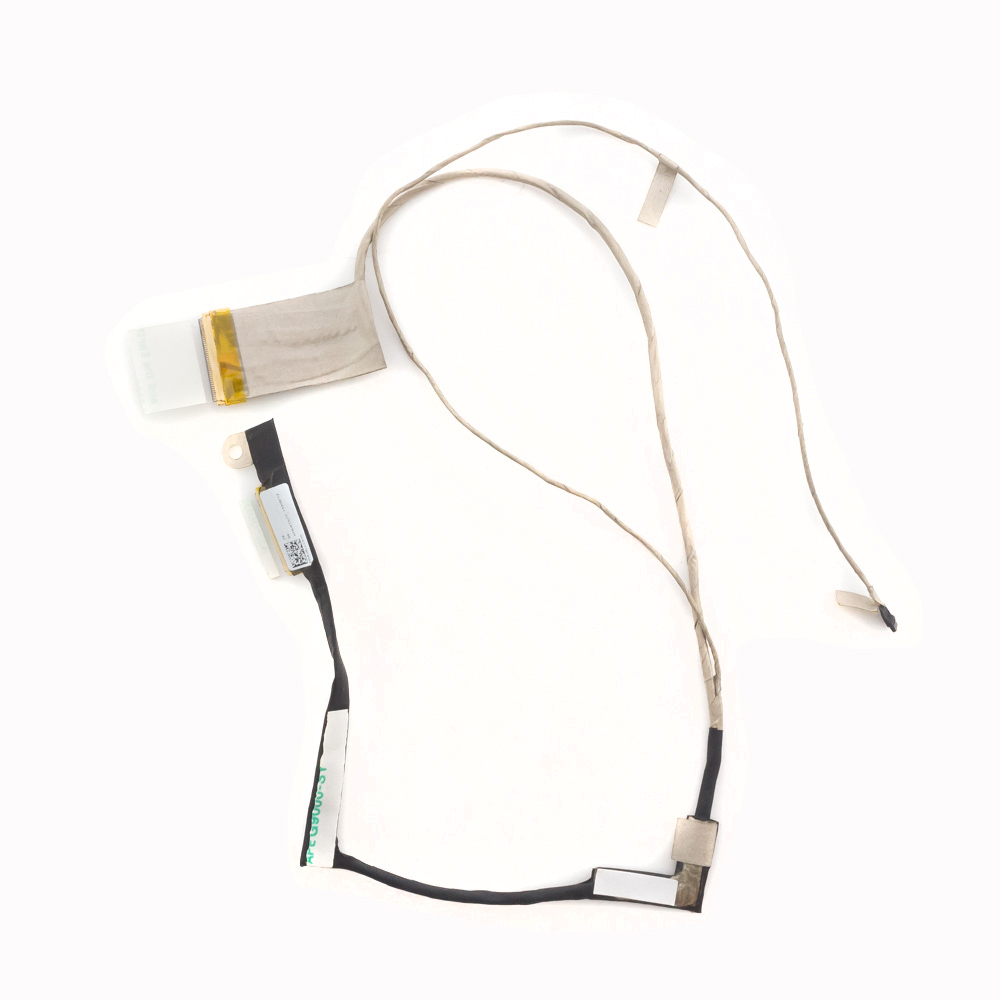

Шлейф матрицы (LCD cable, eDP/LVDS cable) — это плоский гибкий кабель, соединяющий материнскую плату ноутбука с дисплеем. Он отвечает за передачу видеосигнала, данных с тачпада (если он интегрирован в матрицу) и питания на подсветку.

Для моделей X450MD и F452M используются шлейфы с разъемом eDP 30 pin (Embedded DisplayPort), что является стандартом для ноутбуков этого поколения. Проблемы с этим шлейфом часто проявляются в виде:

• Исчезающего изображения при движении крышки.
• Артефактов на экране (полосы, мерцание).
• Отсутствия изображения при работающей подсветке.
• Неисправного тачпада (если его шлейф идет в комплекте).

Технические характеристики

• Тип интерфейса: eDP (Embedded DisplayPort). Версия, скорее всего, 1.2.
• Количество контактов: 30 pin — это ключевой параметр.
• Конфигурация разъемов:
  • Разъем на стороне материнской платы: 30-контактный, обычно с замком-защелкой.
  • Разъем на стороне матрицы (дисплея): 30-контактный, также с защелкой.
  • Дополнительный шлейф: Часто в одном комплекте идет отдельный тонкий шлейф для тачпада (Touchpad cable) с разъемом на материнской плате (обычно 4-6 pin).
• Длина: Приблизительно 25-35 см, в зависимости от конкретной компоновки внутри ноутбука.
• Особенности: Шлейфы для этих моделей обычно простые (не сдвоенные и без дополнительных микросхем).

Парт-номера (Part Numbers) и коды запчастей

Официальные номера запчастей от ASUS найти сложно, но на рынке запчастей шлейфы идентифицируют по следующим номерам, которые часто указаны на самом кабеле или в описании продавца:

Основные коды:

• 60NB02C0-MB4020 — Самый распространенный номер для шлейфа eDP 30pin в этих сериях.
• 60NB02C0-MB4020 + 60NB02C0-MB4030 — Часто шлейф матрицы и шлейф тачпада продаются комплектом, и этот номер указывает на комплект.
• 0C40-0083T00 / 0C40-0083T10 — Альтернативные номера.
• X450MD-REV 2.0 — Может указываться как маркировка для совместимости.

Для поиска также используют:

• Asus Part Number: 9C40-0083T00
• Код на шлейфе: Часто можно найти маркировку CABLE,30P,eDP или просто eDP 30P.

Важно: При заказе обязательно уточняйте у продавца совместимость именно с вашей моделью и кодом матрицы (например, NV156FHM-N41, B156HAN01.2 и т.д.), так как разъемы на матрице могут незначительно отличаться по форме пластикового кожуха.

Совместимые модели ноутбуков

Шлейф с указанными характеристиками (eDP 30 pin) подходит для широкого ряда моделей ASUS одной платформы и поколения. Помимо основных, он совместим с:

• Asus X450MD (Все модификации: X450MD, X450MDP, X450MDV и т.д.)
• Asus F452M (Все модификации: F452MA, F452MJ, F452MD и т.д.)
• Asus X452M (Близкий родственник F452M)
• Asus X455MD / X455L / X455LD
• Asus F455LD
• Asus X555LD (требует проверки — некоторые ревизии могут подойти)
• Asus R510LD (частичная совместимость, необходима проверка)

Критически важное замечание: Совместимость может зависеть от ревизии материнской платы (Rev.). Перед покупкой:

1. Выключите ноутбук, отсоедините аккумулятор.
2. Аккуратно снимите заднюю крышку и визуально проверьте шлейф. Сравните количество контактов (30) и форму разъемов (особенно пластикового корпуса-защелки) с фотографиями продавца.
3. По возможности, считайте номер со старого шлейфа (60NB02C0-MB4020 или подобный).

Это самый надежный способ избежать ошибки. Универсальный совет: при заказе в интернет-магазине отправьте продавцу фото вашего старого шлейфа для подтверждения совместимости.
