Шлейф матрицы Lenovo E41-15, 110-14ISK, 310-14ISK

Отличный вопрос. Шлейф матрицы — критически важный компонент, и для этой серии ноутбуков Lenovo есть нюансы.

Общее описание

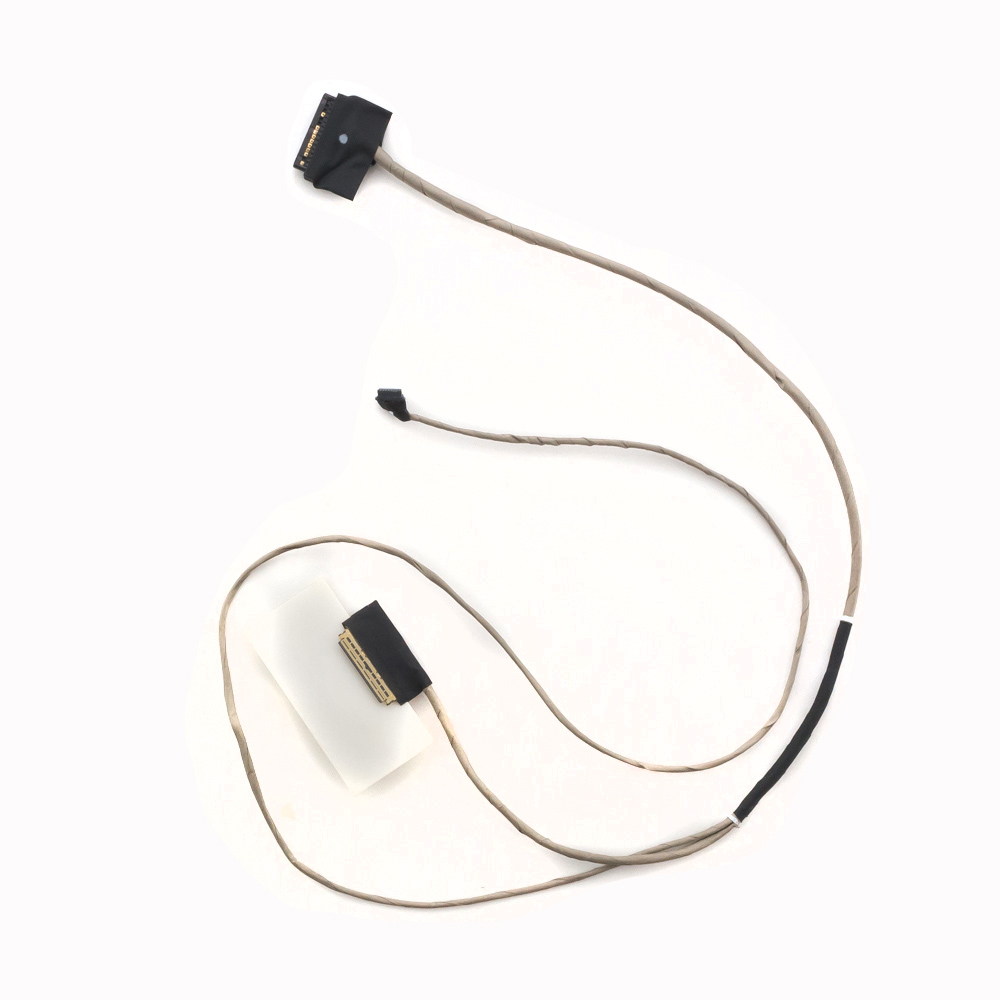

Шлейф матрицы (LCD cable, display cable, eDP cable) в ноутбуках серий Lenovo E41-15, 110-14ISK, 310-14ISK — это плоский гибкий кабель, соединяющий материнскую плату с дисплеем (матрицей). Он передает:

• Видеосигнал (по интерфейсу eDP — Embedded DisplayPort)
• Питание для матрицы и подсветки
• Сигналы от веб-камеры (при ее наличии)
• Сигналы от микрофонов (при их наличии в верхней части крышки)

Типичные симптомы неисправного шлейфа:

• Полное отсутствие изображения при работающем ноутбуке (слышны звуки загрузки, горят индикаторы).
• Искаженное изображение (артефакты, полосы, рябь).
• Пропадание изображения при изменении угла наклона крышки.
• Не работает встроенная веб-камера или микрофоны (при их расположении в крышке).

Технические характеристики

• Интерфейс подключения к матрице: Разъем eDP (Embedded DisplayPort) 30-pin (конкретное количество контактов может быть 30 или 40, но форм-фактор eDP).
• Интерфейс подключения к материнской плате: Разъем на материнской плате, как правило, также 30-pin или 40-pin.
• Длина: Приблизительно 25-35 см, зависит от конкретной компоновки внутри ноутбука.
• Конфигурация: Может иметь дополнительные отводы или разъемы для модуля веб-камеры (обычно тонкий 4-6 pin разъем) и микрофонов.
• Ключевая особенность: Для этих серий важна физическая совместимость разъемов и длина, так как модели имеют разную внутреннюю компоновку.

Парт-номера (Part Numbers / FRU)

Внимание! Парт-номер — самый надежный способ подбора. Он указан на самом шлейфе (на белой или прозрачной части). Основные номера для этих серий:

• DC02C00C910 (или DC02C00C9100) — один из самых распространенных шлейфов для этих моделей.
• 5C10V08524
• 5C50V08524
• 5C50V08525
• 5C50V08526
• SB20F00276
• SB20F00277

Важно: Даже в рамках одной модели (например, E41-15) могут использоваться разные шлейфы в зависимости от конфигурации (наличие/отсутствие камеры, тип матрицы). Всегда сверяйте номер со старого шлейфа.

Совместимые модели ноутбуков

Шлейфы с указанными парт-номерами совместимы с широким спектром моделей на платформе Lenovo IdeaPad 110/310 и ThinkPad E41/E31 (серия 14" / 15.6").

Основные совместимые серии и модели:

• Lenovo IdeaPad 110-14ISK (модели типа 80TJ, 80U0 и др.)
• Lenovo IdeaPad 110-15ISK (модели типа 80TJ, 80U0 и др.)
• Lenovo IdeaPad 310-14ISK (модели типа 80TU, 80SF и др.)
• Lenovo IdeaPad 310-15ISK (модели типа 80TU, 80SF и др.)
• Lenovo ThinkPad E41-15 (также известные как E460s, E470s — 14-дюймовые модели на этой платформе)
• Lenovo ThinkPad E31-15 (аналогично)
• Lenovo V110-14ISK / V110-15ISK (часто используют аналогичные компоненты)
• Также могут подходить для некоторых моделей серий Lenovo B41-30, B51-30, но это требует обязательной проверки по парт-номеру.

Критически важные рекомендации при покупке

1. Снимите и проверьте старый шлейф. Самый надежный способ — выписать парт-номер (FRU) со старого шлейфа и искать по нему.
2. Уточняйте у продавца совместимость. Указывайте не только модель ноутбука (например, "IdeaPad 310-14ISK"), но и полный точный модельный номер с наклейки на днище (например, 80TU00C3RK). Это гарантирует точный подбор.
3. Сравните фотографии. Перед покупкой сравните фото разъемов (оба конца) и их расположение на новом шлейфе со старым.
4. Обратите внимание на наличие разъема для камеры. Если у вас была камера, а новый шлейф без разъема для нее — она работать не будет.

Использование неподходящего шлейфа может привести к отсутствию изображения, повреждению матрицы или материнской платы.
