Шлейф матрицы Acer E5-523, E5-523G, E5-553

Конечно, вот подробное описание, технические характеристики и информация о совместимости для шлейфа матрицы ноутбуков Acer серий E5-523, E5-523G и E5-553.

Общее описание

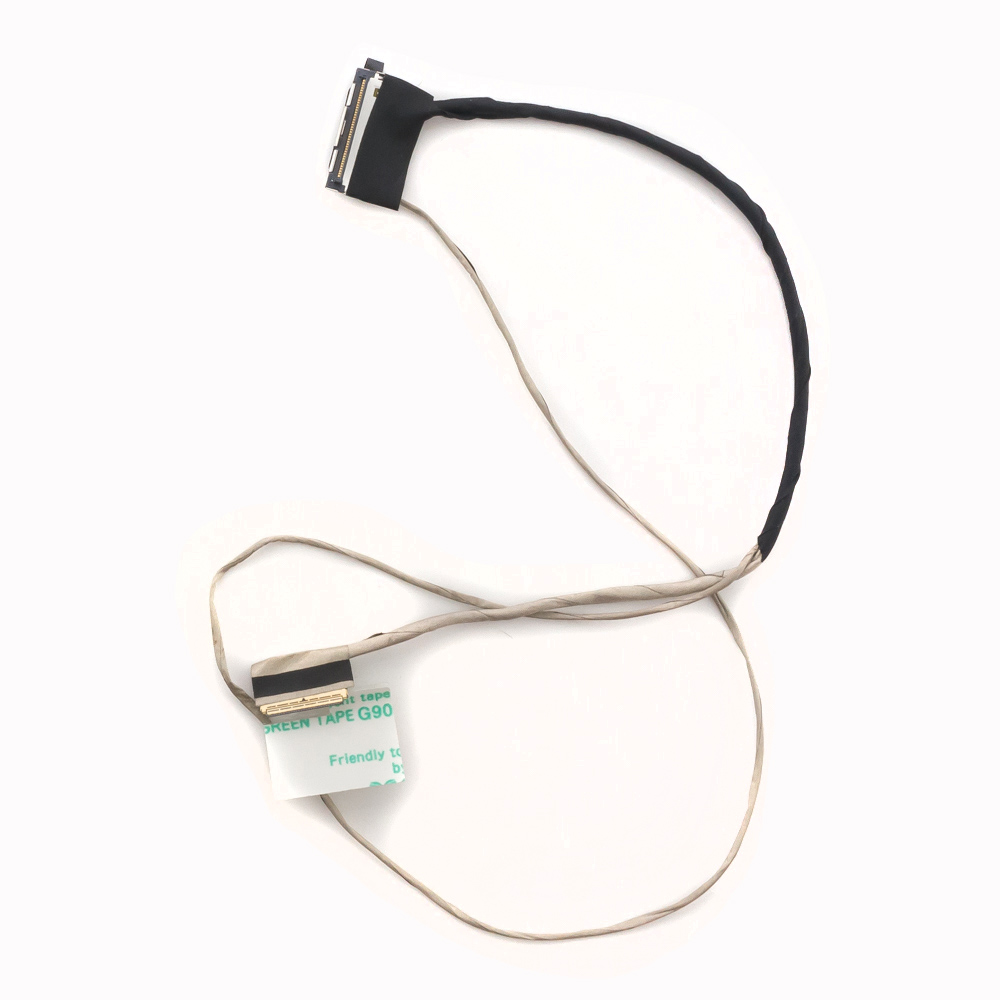

Данный шлейф является кабелем передачи данных (LVDS-кабель) от материнской платы к жидкокристаллической матрице (дисплею) ноутбука. Он отвечает за передачу изображения, сигналов управления подсветкой и данных с сенсорной панели (тачпада), если она подключена через этот же шлейф.

Основные визуальные характеристики:

• Цвет: Как правило, серый или коричневый.
• Разъемы: Имеет два или три разъема:
  1. Разъем на материнской плате (большой): Обычно 40-контактный (40-pin), подключается к разъему eDP или LVDS на материнской плате.
  2. Разъем на матрице (средний): 30-контактный (30-pin) или 40-контактный, в зависимости от конкретной модели матрицы.
  3. Разъем для тачпада (маленький, опционально): Может присутствовать дополнительный тонкий разъем (например, 4-pin или 6-pin) для подключения тачпада, который расположен на корпусе дисплея.
• Особенность: Шлейф проходит через шарнир (петлю) крышки ноутбука, поэтому является расходным материалом, подверженным переломам и износу при активном открывании/закрывании крышки. Типичные неисправности — полосы на экране, мерцание, отсутствие изображения при работающей подсветке.

Технические характеристики

• Тип интерфейса: eDP (Embedded DisplayPort) — для моделей с разрешением Full HD (1920x1080) или LVDS (Low-Voltage Differential Signaling) — для моделей с разрешением HD (1366x768). E5-553 чаще использует eDP.
• Количество контактов (пинов):
  • Со стороны материнской платы: 40 pin (0.5 мм шаг).
  • Со стороны матрицы: 30 pin (0.5 мм шаг) для матриц HD или 40 pin (0.5 мм шаг) для матриц Full HD.
• Длина: Приблизительно 30-35 см (зависит от конкретной компоновки внутри ноутбука).
• Дополнительные цепи: Включает линии питания для подсветки матрицы (+3.3V или +5V, +LED_SW, +LED_PWM) и, возможно, провода для веб-камеры и микрофона (в более поздних модификациях они часто вынесены в отдельный шлейф).
• Конфигурация: Может быть цельным кабелем или состоять из двух частей, соединенных промежуточным разъемом.

Парт-номера (Part Numbers) и Коды запчастей

Оригинальные коды запчастей от Acer (подходят для всех перечисленных серий, но требуют уточнения по разрешению матрицы):

1. Для матриц с разрешением HD (1366x768), интерфейс LVDS:

   • 50.G9802.001 / 50.G9802.002 / 50.G9802.003 (разные ревизии)
   • G9802
   • LA (логистический артикул): LA-G980P (вариант)

2. Для матриц с разрешением Full HD (1920x1080), интерфейс eDP:

   • 50.G9Z01.001 / 50.G9Z01.002
   • G9Z01
   • Универсальный код для поиска: DC11002A0070

Важно: Самый надежный способ — разобрать ноутбук и посмотреть штрих-код и номер непосредственно на шлейфе. Он обычно выглядит как DC11002A00XX или 50.XXXXX.XXX.

Совместимые модели ноутбуков

Шлейф подходит для следующих серий и конкретных моделей Acer:

• Acer Aspire E5-523 (серийные номера, начинающиеся с NX.GF2ER.XXX)
• Acer Aspire E5-523G (с дискретной графикой)
• Acer Aspire E5-553 (серийные номера, начинающиеся с NX.GFREX.XXX, NX.GF3ER.XXX)
• Acer Aspire E5-553G (с дискретной графикой AMD Radeon)
• Acer Aspire E5-553T (модель с сенсорным экраном)
• Также может подходить к некоторым моделям серий Acer Aspire E5-573 и E5-575, имеющим аналогичную конструкцию, но это требует обязательной проверки по визуальному соответствию и парт-номеру.

Критически важные советы при покупке

1. Определите разрешение вашей матрицы. Это ключевой момент. Установите программу типа AIDA64 или посмотрите спецификации в BIOS, чтобы узнать точную модель матрицы (например, LP156WF6-SPK1 — это Full HD). HD и FHD шлейфы не взаимозаменяемы.
2. Сфотографируйте старый шлейф. Особенно разъемы с обеих сторон и номер на штрих-коде.
3. Сравните визуально. При покупке нового шлейфа убедитесь, что расположение разъемов, их ширина, количество контактов и ответвлений (например, на тачпад) полностью идентичны.
4. Проверьте тачпад. Если на старом шлейфе был разъем для тачпада, а на новом его нет — тачпад перестанет работать.

Используйте парт-номер 50.G9802.001 (для HD) или 50.G9Z01.001 (для FHD) как основной ориентир для поиска на маркетплейсах (AliExpress, eBay) или в магазинах запчастей. В описании товара часто указывается полный список совместимых моделей.
