Шлейф матрицы Lenovo IdeaPad 320-14IAP

Отличный вопрос. Шлейф матрицы — критически важный компонент, и для его точного подбора нужно знать несколько ключевых параметров. Для модели Lenovo IdeaPad 320-14IAP существует несколько модификаций с разными матрицами, а значит, и с разными шлейфами.

Вот подробное описание, характеристики и данные для поиска.

Описание шлейфа матрицы

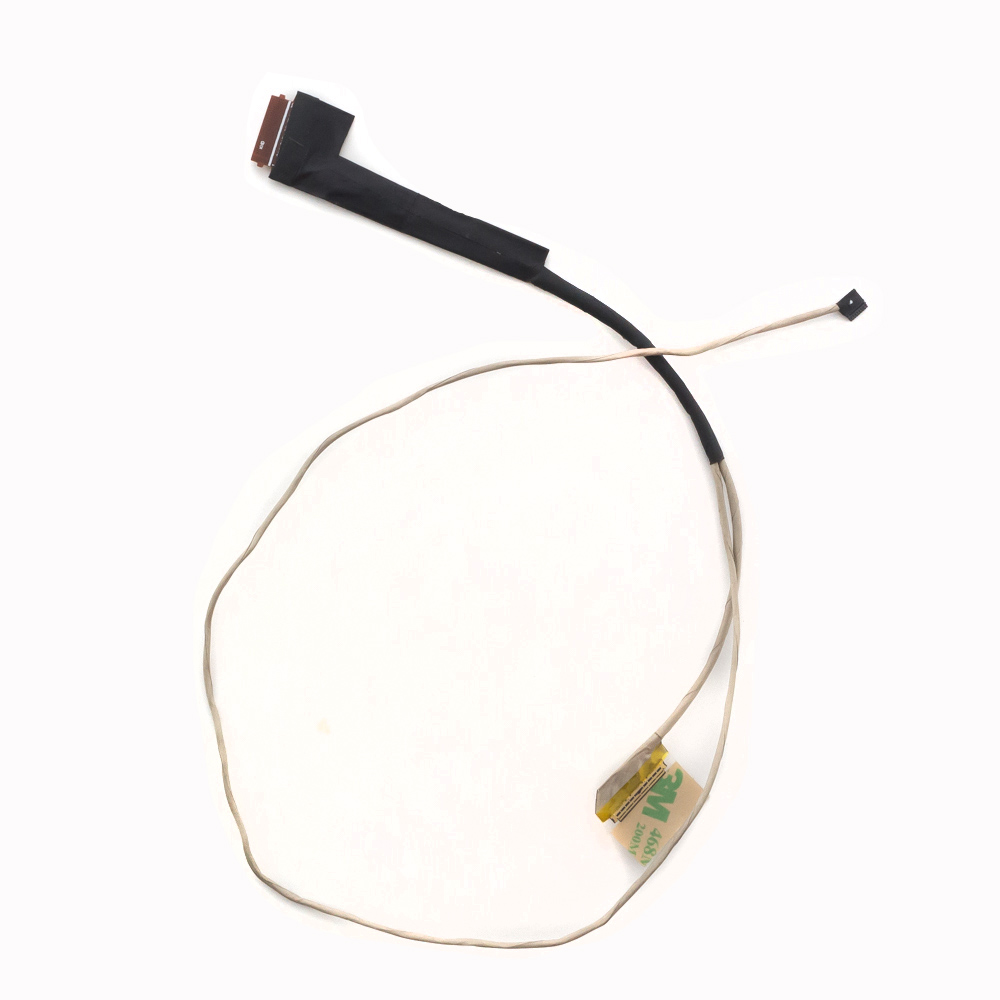

Шлейф матрицы (LCD cable, eDP cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем. Он передает:

• Видеосигнал от видеокарты к матрице.
• Питание для подсветки матрицы.
• Сигналы управления подсветкой (включает/выключает ее, регулирует яркость).

Характерные неисправности: при повреждении шлейфа появляются артефакты на экране (полосы, рябь), пропадает изображение или подсветка, изображение может пропадать при изменении угла наклона крышки.

Технические характеристики (общие для данной модели)

1. Тип разъема: Современный eDP (Embedded DisplayPort). Количество контактов может варьироваться.
2. Количество пинов (контактов): Чаще всего 30 pin или 40 pin. Это самый важный параметр при подборе. Зависит от конкретной установленной матрицы.
3. Длина и форма: Шлейф имеет специфическую форму и длину, рассчитанные на конструкцию корпуса IdeaPad 320-14IAP. Он огибает петли поворотного механизма.
4. Расположение контактов: Контакты расположены с двух сторон шлейфа (двусторонний).
5. Дополнительные компоненты: На шлейфе часто расположен небольшой коннектор для веб-камеры и микрофонов, которые находятся в верхней рамке дисплея.

Парт-номера (Part Numbers) и совместимые модели

Внимание! У ноутбука Lenovo IdeaPad 320-14IAP есть несколько ревизий и конфигураций. Единственный гарантированный способ найти правильный шлейф — разобрать ноутбук и посмотреть парт-номер на самом шлейфе (обычно он напечатан на белой или прозрачной этикетке).

Наиболее распространенные парт-номера для IdeaPad 320-14IAP:

• DC02C00C910 (очень часто встречается)
• DC02C00C950
• 5C20R05109
• 5C10R05109

Эти номера подходят для различных модификаций IdeaPad 320 и 330 с матрицами 14 дюймов.

Как точно определить свой шлейф:

1. По парт-номеру ноутбука (MTM): Найдите на наклейке на нижней крышке или на коробке номер вида: 80XL00NGRK, 80XL00NGRM и т.д. Зная полный MTM, можно найти комплектующие на официальных сайтах (например, на pcsupport.lenovo.com).
2. По парт-номеру матрицы (дисплея): Разберите дисплейный модуль и посмотрите маркировку на обратной стороне матрицы (например, LP140WF6-SPB1, NV140FHM-N61, B140HTN03.8 и др.). Зная точную модель матрицы, можно найти спецификацию, где указано количество пинов (30 или 40) и тип разъема, а затем подобрать соответствующий шлейф.
   • Для 30-пиновой матрицы нужен 30-пиновый шлейф.
   • Для 40-пиновой матрицы нужен 40-пиновый шлейф.

Совместимые модели ноутбуков (кросс-совместимость)

Шлейфы от IdeaPad 320-14IAP часто совместимы с другими ноутбуками серии IdeaPad 320/330 14-дюймов, а иногда и с некоторыми моделями V-series, так как в них используется аналогичная конструкция. Но полагаться на это рискованно.

Всегда проверяйте по физическим параметрам (pin-to-pin)!

Список часто совместимых моделей (ПРОВЕРЯЙТЕ ПАРТ-НОМЕР!):

• Lenovo IdeaPad 320-14IAP
• Lenovo IdeaPad 320-14IKB
• Lenovo IdeaPad 320-14ISK
• Lenovo IdeaPad 330-14IGM
• Lenovo IdeaPad 330-14ARR (частично)
• Lenovo V110-14ISK / V110-14IKB (не всегда, требуется проверка)

Рекомендации по поиску и покупке

1. Снимите старый шлейф и ищите по его парт-номеру — это самый надежный способ.
2. При заказе в интернет-магазинах (Aliexpress, eBay и др.) используйте в поиске: "Lenovo IdeaPad 320-14IAP LCD cable" и уточняйте у продавца номер.
3. Указывайте продавцу парт-номер вашего ноутбука (MTM) и, если возможно, номер матрицы.
4. Обратите внимание на фото разъемов шлейфа. Они должны идеально совпадать с вашими старыми как по количеству контактов, так и по расположению фиксаторов.

Важно: Неправильно подобранный шлейф (например, 30pin вместо 40pin) не установится физически или может повредить матрицу или материнскую плату.
