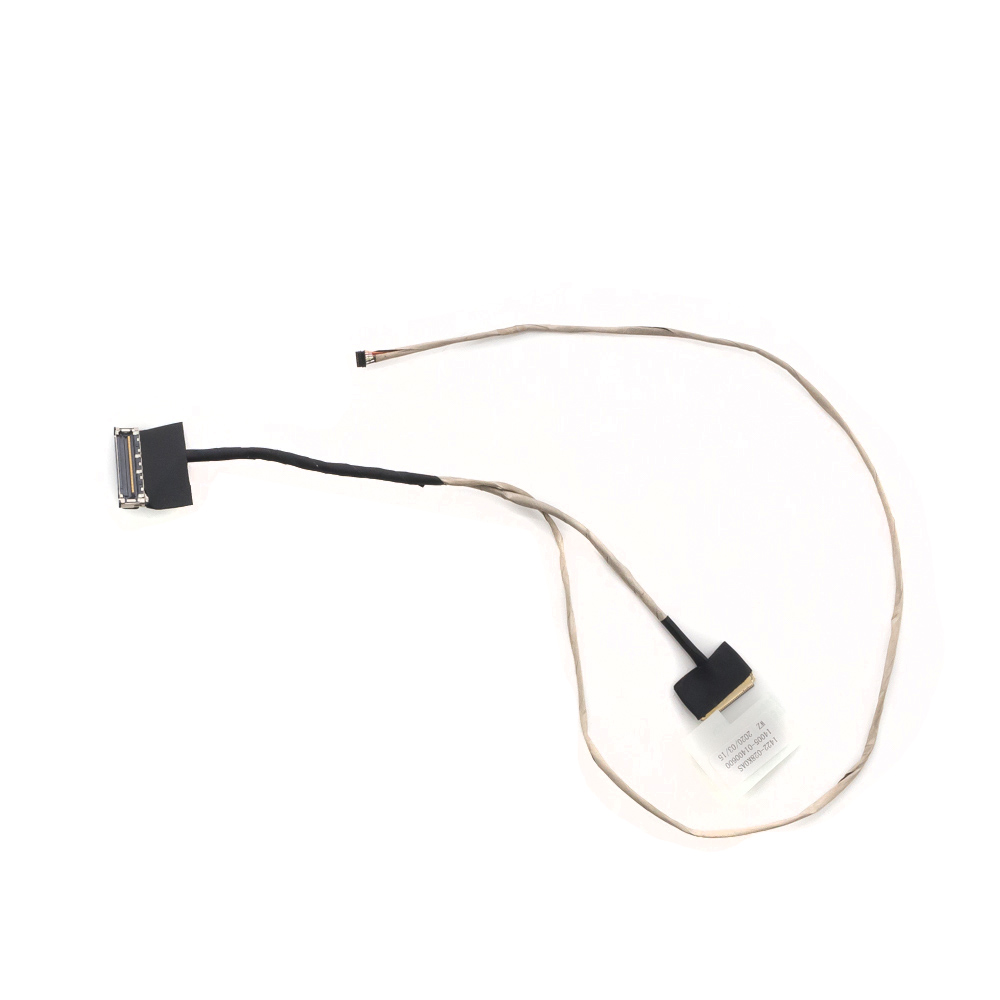

Шлейф матрицы Asus A455L, X455L, F455LD

Конечно, вот подробное описание шлейфа матрицы для ноутбуков серии Asus A455L, X455L, F455LD, а также сопутствующая информация.

Общее описание

Шлейф матрицы (или кабель дисплея, LCD cable) — это гибкий плоский кабель, который соединяет материнскую плату ноутбука с матрицей (экраном). Он передает видеосигнал, питание для подсветки и сигналы от веб-камеры (если она подключена через этот шлейф).

Для серий A455L, X455L, F455LD чаще всего используется один и тот же основной шлейф, так как эти модели имеют идентичную или очень схожую компоновку материнской платы и экрана. Основное различие между самими моделями — это установленные процессоры, видеокарты и иногда размер матрицы.

Технические характеристики

• Тип разъема на стороне материнской платы: 40-контактный разъем типа eDP (Embedded DisplayPort), расположенный горизонтально. Это ключевая характеристика. Разъем имеет шаг контактов 0.5 мм.
• Тип разъема на стороне матрицы: 40-контактный, также eDP. Расположение может быть прямым или под углом, в зависимости от конкретной модификации матрицы.
• Дополнительные цепи: В большинстве шлейфов для этих моделей интегрирован кабель веб-камеры. Это означает, что один шлейф передает сигнал и для экрана, и для камеры. Реже встречаются шлейфы без камеры.
• Длина: Приблизительно 30-35 см.
• Конфигурация: 40 pin eDP (слева) + 2-4 pin для подсветки (справа) на стороне матрицы. На стороне материнской платы — единый 40-контактный разъем.

Важное примечание: Существует два основных варианта шлейфа для этих серий, различающихся расположением разъема на стороне матрицы:

1. Прямой (вертикальный) разъем — контакты направлены вверх от шлейфа.
2. Угловой (горизонтальный) разъем — контакты расположены параллельно плоскости шлейфа.

Перед покупкой обязательно нужно разобрать ноутбук и визуально проверить тип разъема на вашей старой матрице!

Парт-номера (Part Numbers)

Оригинальные и наиболее распространенные парт-номера шлейфов:

• 60NB08C0-B01V00 (самый распространенный)
• 60NB08C0-B02V00
• 0B200-00530100
• CABLE,LVDS,CM,BL,31.5,CHYI (описательное название)

При поиске можно использовать как полные номера, так и короткие коды:

• 60NB08C0-B01
• 08C0-B01V00

Совместимые модели ноутбуков

Шлейф совместим с широким рядом моделей серий Asus, построенных на одной платформе:

Основная серия:

• Asus A455L
• Asus X455L
• Asus F455LD
• Asus F455L

Другие совместимые модели (всегда проверяйте визуально!):

• Asus X455LA
• Asus X455LB
• Asus X455LD
• Asus X455LF
• Asus A455LA
• Asus A455LB
• Asus A455LD
• Asus F455LA
• Asus F455LB
• Asus F455LF
• Asus X555L (часто, но не всегда — требуется проверка)
• Asus A555L (часто, но не всегда — требуется проверка)

Как определить нужный шлейф?

1. Разберите ноутбук: Снимите заднюю крышку и панель, закрывающую матрицу.
2. Визуально сравните:
   • Посмотрите на разъем на материнской плате — он должен быть 40-пиновым и горизонтальным.
   • Критически важно сфотографировать разъем на обратной стороне матрицы (где подключается шлейф). Определите, прямой он или угловой.
   • Проверьте, подключена ли веб-камера к вашему текущему шлейфу или отдельным проводом.
3. Сравните со старым шлейфом: Если он у вас есть, сравните длину, форму и расположение всех разъемов.

Типичные проблемы, связанные с неисправным шлейфом

• Искажение изображения: полосы, артефакты, рябь на экране.
• Пропадание изображения: экран гаснет при изменении угла наклона крышки или при легком постукивании.
• Отсутствие изображения при работающей подсветке: экран белый или разноцветный, но подсветка работает.
• Не работает веб-камера (если ее кабель интегрирован в шлейф).

Рекомендация: При замене шлейфа будьте очень аккуратны с разъемами. Защелки открываются очень легко, силой можно сломать крепление на материнской плате или матрице.
