Шлейф матрицы Asus X455, K455, A455, W419L

Отличный вопрос. Шлейфы матриц для серий Asus X455, K455, A455, W419L — это одна из самых распространенных и часто заменяемых деталей, так как эти модели имеют схожую конструкцию.

Общее описание

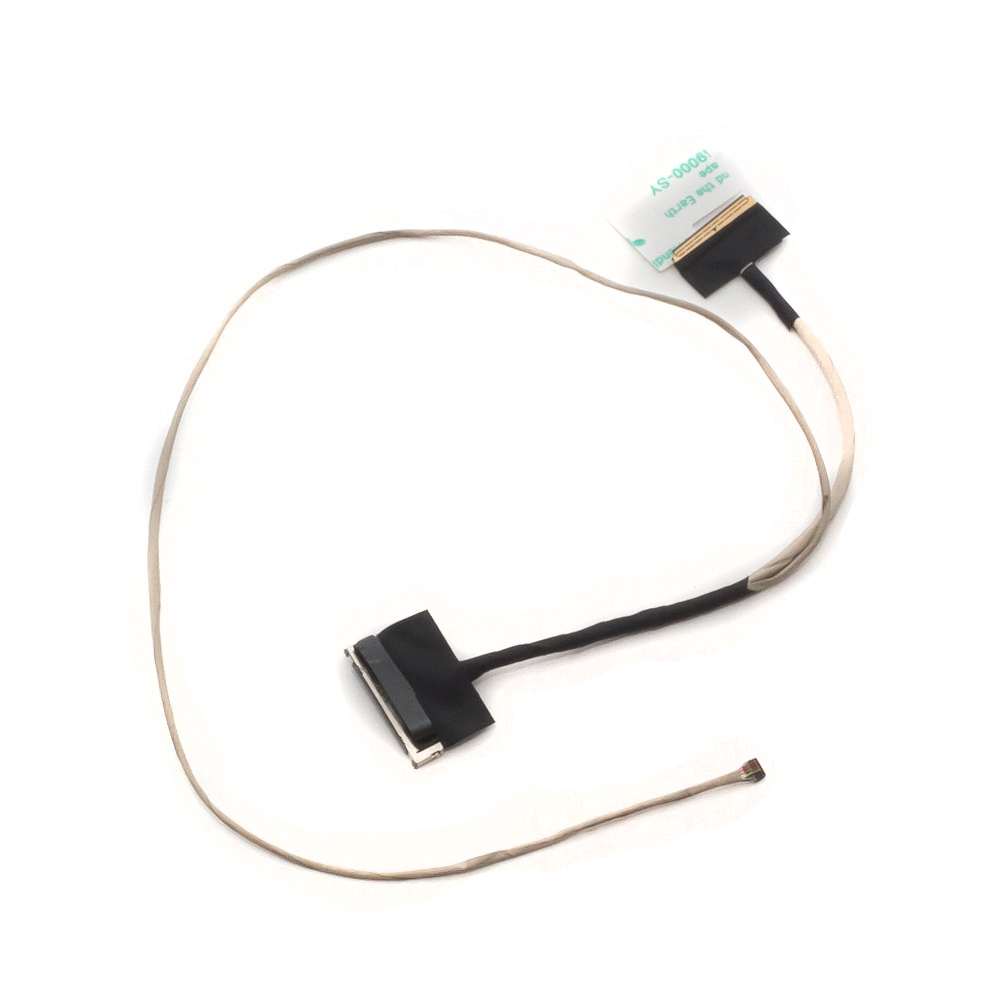

Это гибкий шлейф (flex cable), который служит связующим звеном между материнской платой ноутбука и его LCD-матрицей. Он передает сигнал изображения, питание для подсветки матрицы и данные от веб-камеры (если она подключена через этот шлейф).

Конструктивные особенности для этих моделей:

• Разъем на стороне материнской платы: 40-контактный разъем с шагом контактов 0.5 мм (стандартный eDP 1 lane).
• Разъем на стороне матрицы: 40-контактный, также с шагом 0.5 мм.
• Дополнительный шлейф веб-камеры: В большинстве комплектов к основному шлейфу матрицы прилагается короткий тонкий шлейф (обычно 4- или 5-пиновый), который подключает встроенную веб-камеру и микрофоны к основной плате шлейфа или напрямую к материнской плате.
• Длина: Приблизительно 30-35 см.
• Ключевая особенность: На шлейфе расположена маленькая дополнительная плата (контроллер). Это не просто проводник, а активное устройство, которое преобразует сигнал. На этой плате обычно находятся чипы, SMD-компоненты и разъем для веб-камеры.

Технические характеристики

• Тип интерфейса: eDP (Embedded DisplayPort), 1 lane (одна пара данных).
• Количество контактов: 40 pin (40-pin).
• Шаг контактов: 0.5 мм.
• Поддерживаемое разрешение матрицы: До Full HD (1920x1080) для данных моделей, но чаще используется для матриц HD (1366x768).
• Интегрированные функции: Передача видеосигнала, питания подсветки (+3.3V, +LEDV), управление подсветкой (BL_EN, PWM), данные с веб-камеры и микрофонов.
• Расположение: Проходит вдоль петли петель (петель) крышки ноутбука, от нижней части дисплея к материнской плате в корпусе.

Парт номера (Part Numbers) и артикулы

Оригинальные и наиболее распространенные парт номера для заказа:

1. 60NB06E0-MB1010 (или 60NB06E0-MB1010 с вариациями в конце) — самый частый номер.
2. 60NB06E0-MB1020
3. 60NB06E0-MB1030
4. 60NB06E0-MB1040
5. 0B200-00530100 (альтернативный номер Asus)
6. CABLE,LVDS,CM,BL,WWAN,30P,CHT (описательное название в некоторых каталогах)

Важно: Цифры в конце (1010, 1020 и т.д.) могут обозначать ревизию или незначительные изменения. Чаще всего шлейфы с этими номерами взаимозаменяемы для перечисленных серий. При заказе лучше всего искать по модели ноутбука.

Совместимые модели ноутбуков Asus

Шлейф подходит для очень широкого круга моделей на платформе X/K/A455 и аналогов. Вот основной список:

• Asus X455LD

• Asus X455LA

• Asus X455LB

• Asus X455LF

• Asus X455LN

• Asus X455LJ

• Asus X455YG

• Asus X455YA

• Asus X455YI

• Asus K455LD

• Asus K455LA

• Asus K455LB

• Asus K455LF

• Asus K455LN

• Asus A455LD

• Asus A455LA

• Asus A455LB

• Asus A455LF

• Asus A455LN

• Asus A455LJ

• Asus A455YG

• Asus A455YA

• Asus F455LD

• Asus F455LA

• Asus F455LB

• Asus F455LF

• Asus W419L (часто имеет маркировку X455LD на нижней крышке)

• Asus X555LD (не для всех модификаций, требуется проверка)

• Asus X555LA (не для всех модификаций, требуется проверка)

• Asus X555LB (не для всех модификаций, требуется проверка)

Критически важное примечание по совместимости: Совместимость определяется не только серией, но и ревизией материнской платы (PCB) и конкретной установленной матрицей. Перед покупкой необходимо:

1. Перевернуть ноутбук и найти на наклейке точную полную модель (например, X455LD-WX700D).
2. Разобрать ноутбук и визуально сравнить разъемы и плату на старом шлейфе с фотографиями нового. Особое внимание — положению разъема для камеры и форме маленькой платы.
3. Убедиться, что количество контактов (40 pin) и их расположение совпадают.

Частые неисправности

• Полосы на экране, мерцание, исчезновение изображения при движении крышки — классические признаки перелома или окисления шлейфа.
• Не работает веб-камера — поврежден тонкий шлейф камеры или ее разъем на основной плате шлейфа.
• Нет подсветки — повреждены линии питания подсветки на шлейфе.

При замене шлейфа будьте осторожны с разъемами, они очень хрупкие. Защелки на них обычно отодвигаются вверх или в сторону перед извлечением шлейфа.
