Светодиодная подсветка 39" LG 390HVJ01 (4A+4B) 8шт

Отличный выбор! Светодиодная подсветка для модели LG 390HVJ01 — это ключевой компонент для ремонта ЖК-телевизоров и мониторов с диагональю 39 дюймов.

Вот подробное описание, технические характеристики и совместимая информация.

Описание

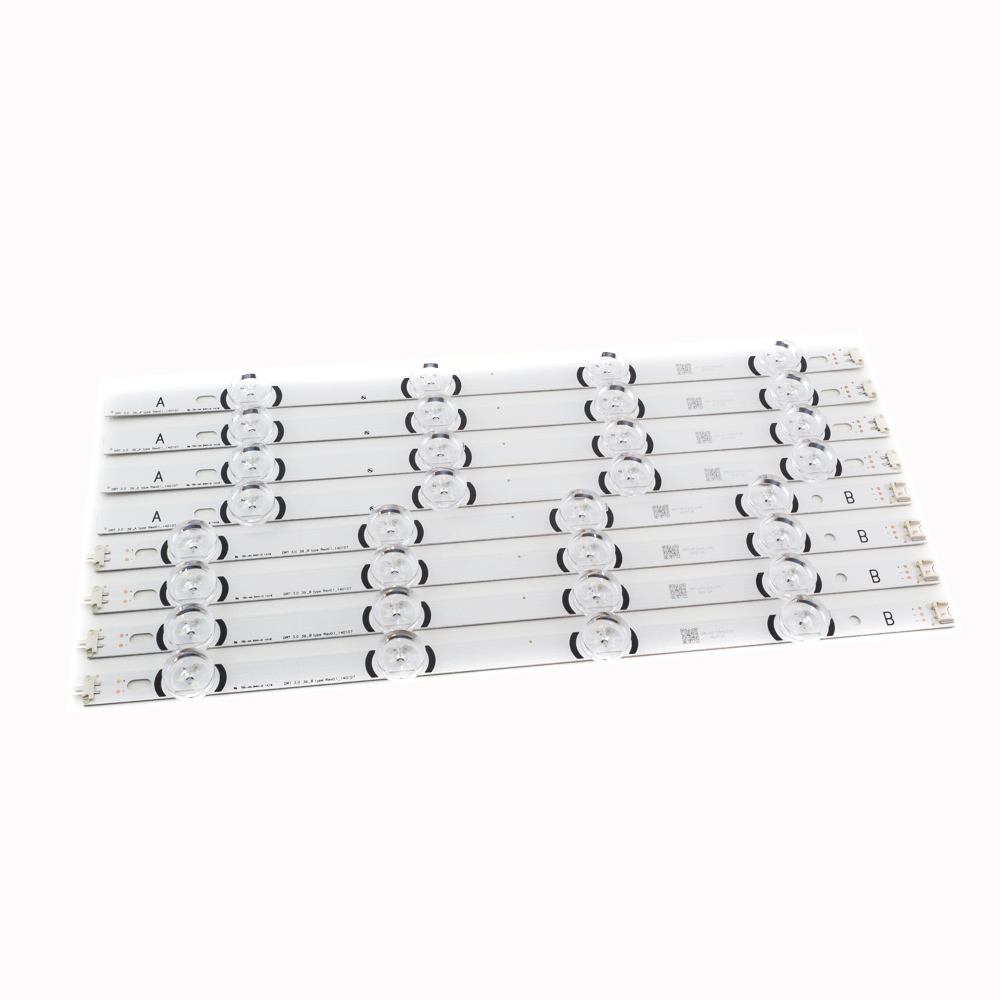

Данный комплект представляет собой набор из 8 светодиодных линеек (ламп), предназначенных для замены вышедшей из строя LED-подсветки в матрицах LG с кодом 390HVJ01. Конфигурация 4A+4B означает, что в комплекте два типа линеек:

• 4 шт. типа "A" — обычно с установленными светодиодами в определенном порядке или с контактами для подключения с одной стороны.
• 4 шт. типа "B" — зеркально или электрически отличающиеся от типа "A" для корректной сборки и равномерного освещения.

Линейки соединяются последовательно, образуя единую цепь. Они обеспечивают яркую, равномерную подсветку экрана, что критически важно для качества изображения после ремонта. Используются при типичных неисправностях: "нет изображения, но есть звук", темные пятна или полосы на экране, полное отсутствие подсветки.

Технические характеристики

• Тип подсветки: Direct LED (прямая подсветка, линейки расположены за матрицей горизонтально).
• Количество LED линеек: 8 шт. (4A + 4B).
• Количество светодиодов на линейке: Как правило, 6 или 8 светодиодов (зависит от модификации). Чаще всего для этой модели используется 8 светодиодов на линейку (всего 64 шт. в комплекте).
• Размер светодиода: 2835 (стандартный SMD-светодиод для подсветки).
• Напряжение на одной линейке (примерное): ~24-30V.
• Общее рабочее напряжение комплекта (Vled): ~200-240V (при последовательном соединении 8 линеек).
• Ток (Iled): Стандартно 120-150mA (зависит от драйвера телевизора).
• Мощность комплекта: Приблизительно 25-40 Вт.
• Цветовая температура: 6500-7500K (холодный белый свет).
• Длина линейки: Соответствует ширине матрицы 39" (около 88-90 см).
• Подключение: Стандартный двухконтактный разъем на каждом конце линейки (кроме крайних).

Парт-номера и артикулы (Part Numbers)

При заказе искать можно по следующим основным номерам:

1. Основной номер комплекта для LG 390HVJ01: EAX69003001
2. Альтернативные/внутренние номера производителей:
   • 6900300019
   • 6900300027
   • LG 39" 8L 4A4B (описательное название у поставщиков)
3. Номера аналогов от других производителей комплектующих:
   • YK.39HVL.01
   • LD390-8L-4A4B
   • 39INCH-8L-4A4B-LG

Важно: При покупке уточняйте у продавца совместимость именно с вашей матрицей 390HVJ01, так как для других 39-дюймовых матриц (даже от LG) распиновка и конструкция линеек могут отличаться.

Совместимые модели телевизоров (TV Model List)

Данная LED-подсветка используется в телевизорах различных брендов, которые в своей основе используют матрицу LG 390HVJ01.

Наиболее часто встречается в моделях:

• LG: 39LN575V, 39LB582V, 39LB561V, 39LB555V, 39LA620V, 39LN540V и другие серии 39LB, 39LN, 39LA.
• Philips: 39PFL5008T, 39PFL4008T, 39PFL3008S, 39PFH4000, 39PFL4108.
• Funai (и другие бренды на его платформе): Телевизоры под брендами Sanyo, Emerson, Polaroid и т.д., собранные на платформе Funai с данной матрицей.
• BBK: Некоторые модели.
• Blaupunkt: Некоторые модели.
• Hyundai: Некоторые модели.

Критически важное замечание по совместимости: Совместимость определяется не моделью телевизора на корпусе, а номером матрицы (панели) внутри него. Перед заказом необходимо:

1. Разобрать телевизор.
2. Найти гибкий шлейф, идущий от матрицы к основной плате (T-Con board).
3. На самой матрице (часто на металлической раме или наклейке) будет указан точный номер.
4. Убедиться, что это 390HVJ01 (или 390HVJ01.xxxx, где xxxx - дополнительный код). Только в этом случае данный комплект подсветки подойдет.

Рекомендуется при установке использовать термопасту для лучшего отвода тепла со светодиодов и соблюдать антистатические меры предосторожности.
