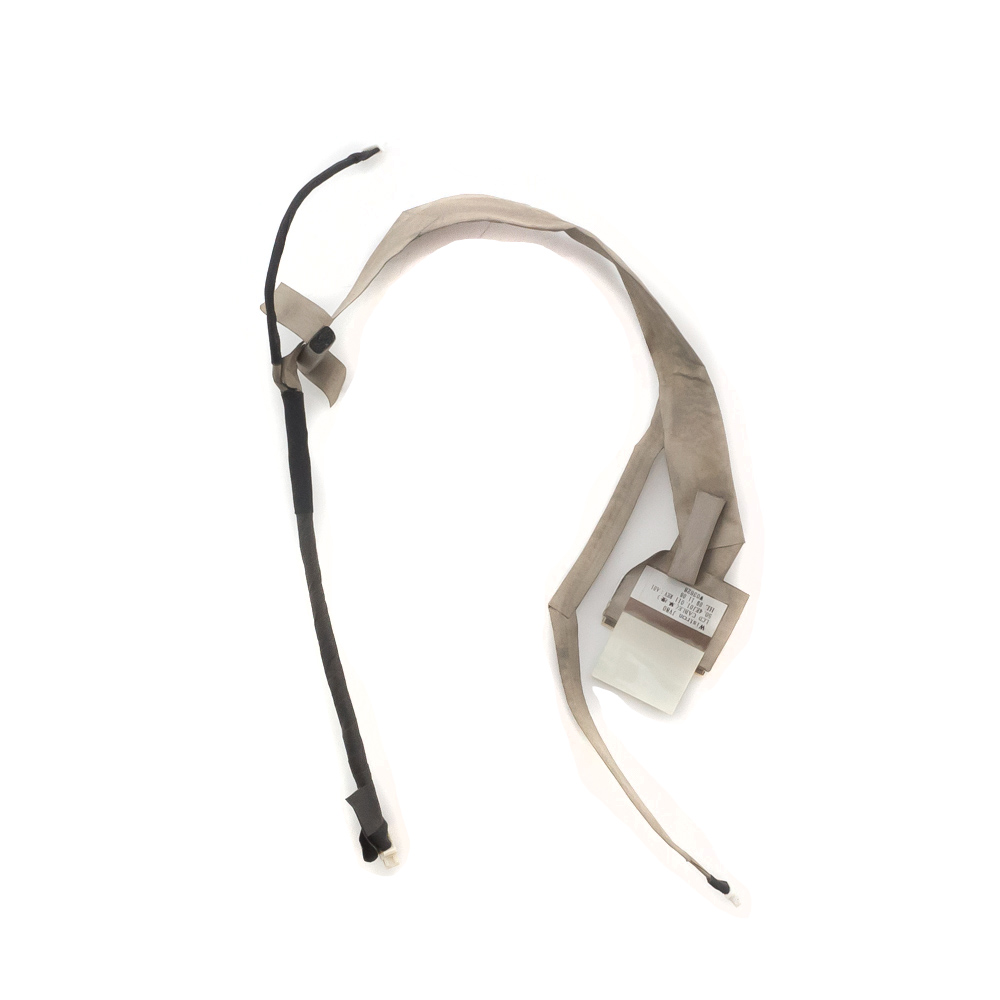

Шлейф матрицы Acer Aspire 8730, 8735 (Тип 2)

Конечно, вот подробное описание шлейфа матрицы для серии ноутбуков Acer Aspire 8730/8735 (Type 2).

Описание

Этот шлейф (flex cable) является критически важным компонентом, соединяющим материнскую плату ноутбука с жидкокристаллической матрицей (экраном). Он передает видеосигнал, питание для подсветки и данные от веб-камеры и микрофонов, расположенных в верхней рамке дисплея.

Для серии 8730/8735 (Type 2) шлейф характеризуется 30-пиновым разъемом на стороне материнской платы и 40-пиновым разъемом на стороне матрицы. Это ключевая отличительная особенность от других модификаций. Повреждение этого шлейфа (перегибы, потертости, разрывы) приводит к таким неисправностям, как:

• Полное отсутствие изображения при работающем ноутбуке.
• Искажения, полосы или "мусор" на экране.
• Мерцание изображения.
• Неисправность встроенной веб-камеры или микрофонов.

Технические характеристики

• Тип разъема (материнская плата): 30-пиновый (30-pin), прямой или вертикальный (в зависимости от конкретной компоновки платы).
• Тип разъема (матрица): 40-пиновый (40-pin), прямой.
• Конфигурация контактов: 30 pin to 40 pin (30-40).
• Длина: Приблизительно 25-30 см (зависит от точного расположения разъемов).
• Дополнительные цепи: Включает проводники для питания и управления веб-камерой (обычно 5-контактный разъем) и микрофонами.
• Маркировка на шлейфе: Часто можно найти оригинальную маркировку, например, DC020010D00 или 50.37X05.021.

Парт-номера (Part Numbers)

Оригинальные и совместимые парт-номера, под которые производятся эти шлейфы:

• DC020010D00 (основной оригинальный номер Acer)
• 50.37X05.021
• 37373-1
• 30P-40P LVDS Cable
• E2S01S000010
• Aspire 8730 LVDS Cable

При заказе рекомендуется использовать основной номер DC020010D00 и указывать модель ноутбука для подтверждения.

Совместимые модели ноутбуков

Шлейф предназначен строго для моделей серии Aspire 8730 и 8735 с конфигурацией Type 2 (что определяется 30-пиновым разъемом на материнской плате). Перед покупкой обязательно разберите ноутбук и визуально проверьте количество контактов на обоих концах старого шлейфа.

Основные совместимые модели:

• Acer Aspire 8730
• Acer Aspire 8730G
• Acer Aspire 8730Z
• Acer Aspire 8735
• Acer Aspire 8735G

Важное примечание по совместимости:

• Несовместим с Aspire 8730/8735 Type 1, у которого разъем на материнской плате 40-пиновый, а на матрице — 30-пиновый (конфигурация 40-30).
• Не подходит для других серий (например, Aspire 8930, 8935 и т.д.).

Рекомендации по замене

1. Отключите питание: Выньте аккумулятор и отключите блок питания.
2. Аккуратность: Разъемы имеют замки-защелки. Открывайте их осторожно, не прилагая силу к самому шлейфу.
3. Ориентация: При установке нового шлейфа следите за правильной ориентацией (ключами) разъемов. Обычно на шлейфе есть маркировочная полоса (часто красная) на стороне контакта №1.
4. Укладка: Укладывайте шлейф точно по старому пути, избегая перегибов и натяжения. Закрепите его в предусмотренных креплениях или двустороннем скотче.

Перед покупкой, если есть возможность, сверьте фото старого шлейфа с новым, обращая особое внимание на форму и тип разъемов.
