Петли для ноутбука HP Pavilion 15-N, 15-F

Отличный вопрос! Поиск петель (петель дисплея, крышки) для ноутбуков — задача специфическая, так как эти детали редко продаются отдельно и имеют множество вариаций в рамках одной линейки.

Вот подробное описание, основанное на доступной информации по ремонту и запчастям.

Общее описание петель для HP Pavilion 15-n, 15-f

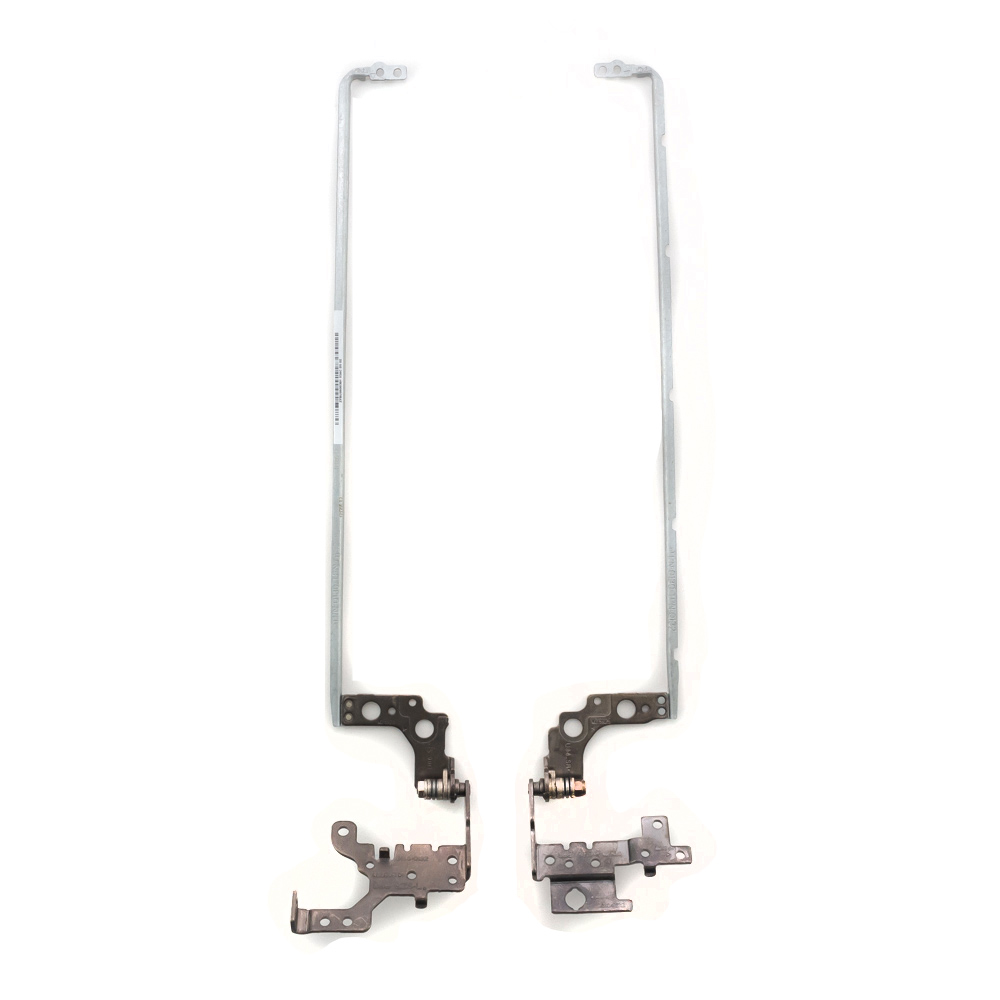

Назначение: Петли (шарниры) — это механические узлы, соединяющие нижнюю часть корпуса ноутбука (основание) с верхней частью (крышкой с дисплеем). Они обеспечивают плавное открывание и закрывание крышки, фиксацию экрана в выбранном положении и защиту шлейфов, проходящих от материнской платы к матрице.

Конструкция и особенности для Pavilion 15-n/f:

• Материал: Обычно металл (алюминиевый сплав или сталь) для прочности.
• Крепление: Крепятся к металлической раме дисплея (крышка LCD) и к корпусу основания (top case или нижней части корпуса) с помощью винтов.
• Количество: В ноутбуках этого форм-фактора, как правило, 2 петли — левая и правая. Они не взаимозаменяемы.
• Тип: Стандартные торсионные петли. В более новых моделях могут быть интегрированы в крышку дисплея или корпус как неразборный узел.
• Распространенная проблема: Со временем металлические крепления петель могут разбалтывать пластиковый корпус, в который они вкручены (особенно если ноутбук часто переносили за открытую крышку). Это приводит к трещинам и люфту экрана.

Технические характеристики (обобщенные)

• Тип крепления: Винтовое (M2xL3, M2.5xL4 — примерные размеры, варьируются).
• Угол раскрытия: ~180 градусов (в зависимости от модели).
• Интеграция: Часто являются частью узла LCD Cover Assembly (крышка дисплея) или Top Case (верхняя часть корпуса с клавиатурой). Редко продаются как отдельная деталь.
• Проводка: Через полую ось петель проходят шлейфы дисплея (LCD cable), веб-камеры и антенн Wi-Fi.

Парт-номера (Part Numbers / Spare Parts)

Критически важно! Петли сильно различаются в зависимости от точной модели (Product Number или P/N), которая указана на наклейке на дне ноутбука (например, Pavilion 15-n005sr, 15-f000dx, 15-n013sr и т.д.). Даже в рамках 15-n и 15-f могут быть разные ревизии корпуса.

Основные парт-номера узлов, в которые входят петли:

1. LCD Cover Assembly / LCD Back Cover (Крышка дисплея, задняя крышка экрана). Это самый частый узел, куда впаяны или намертво прикручены петли.

   • Примеры номеров: 761949-001, 762144-001, 762146-001, 762147-001, 760364-001. Эти номера уникальны для каждой комбинации корпуса и модели.

2. Hinge Kit (Комплект петель). Иногда продается как набор.

   • Примеры номеров: 741762-001 (для некоторых 15-n200), 761948-001.

3. Top Case (Верхний корпус с клавиатурой). В некоторых конструкциях петли крепятся напрямую к этому корпусу.

   • Примеры номеров: 761817-001, 762150-001.

Как найти точную деталь:

1. Определите Product Number (P/N) вашего ноутбука.
2. Используйте его для поиска на сайтах поставщиков запчастей (например, parts.hp.com, partsurfer.hp.com, или сайты вроде AliExpress, eBay по запросу "HP Pavilion 15-n*** LCD Cover Hinge").
3. Лучший способ: Разберите ноутбук (найдя соответствующий disassembly guide на YouTube) и спишите номер с самой петли или с крышки дисплея. Обычно он нанесен лазером или на наклейке.

Совместимые модели (на основе общих платформ)

Петли от одного точного P/N обычно подходят к нескольким моделям, выпущенным на одной платформе (шасси). Вот примеры групп совместимости:

• Для серии 15-n000, 15-f000 (ранние модели, например, n005, f000):

  • HP Pavilion 15-n005sr, n005dx, n005ew, n005ur и т.д.
  • HP Pavilion 15-f000dx, f000sr, f000ew и т.д.
  • Могут подходить к некоторым HP 15-R000.

• Для серии 15-n200, 15-f200 (следующее поколение):

  • HP Pavilion 15-n200sr, n200dx, n201nr, n204tx и т.д.
  • HP Pavilion 15-f200nx, f211nr и т.д.

• Для серии 15-n000 (более новые, например, с процессорами 6-го поколения Intel):

  • HP Pavilion 15-n011sr, n013sr, n015sr и т.д.

ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ:

• Совместимость не гарантирована! Всегда сверяйте визуально: форму, расположение винтовых отверстий, длину и форму самого кронштейна.
• Петли от 15-n и 15-f одной генерации часто одинаковы, но от разных поколений — почти всегда разные.
• Модели с сенсорным экраном и обычным экраном могут иметь разные петли (из-за разного веса и конструкции крышки).

Рекомендации по поиску и замене

1. Ищите по крышке дисплея (LCD Cover). Гораздо проще найти и заменить весь узел "крышка с петлями", чем искать отдельные петли.
2. Используйте точный P/N. Это ключ к успеху.
3. Проверяйте фото. При покупке на аукционах сравнивайте фото продавца с вашей старой деталью.
4. Будьте осторожны при разборке. Шлейфы дисплея очень хрупкие. Лучше смотреть видеоинструкцию для вашей точной модели.

Надеюсь, эта информация поможет вам в поиске! Удачи в ремонте
