Матрица B116XTN01.0

Конечно, вот подробное описание матрицы B116XTN01.0, собранное из технических спецификаций и данных о совместимости.

Общее описание

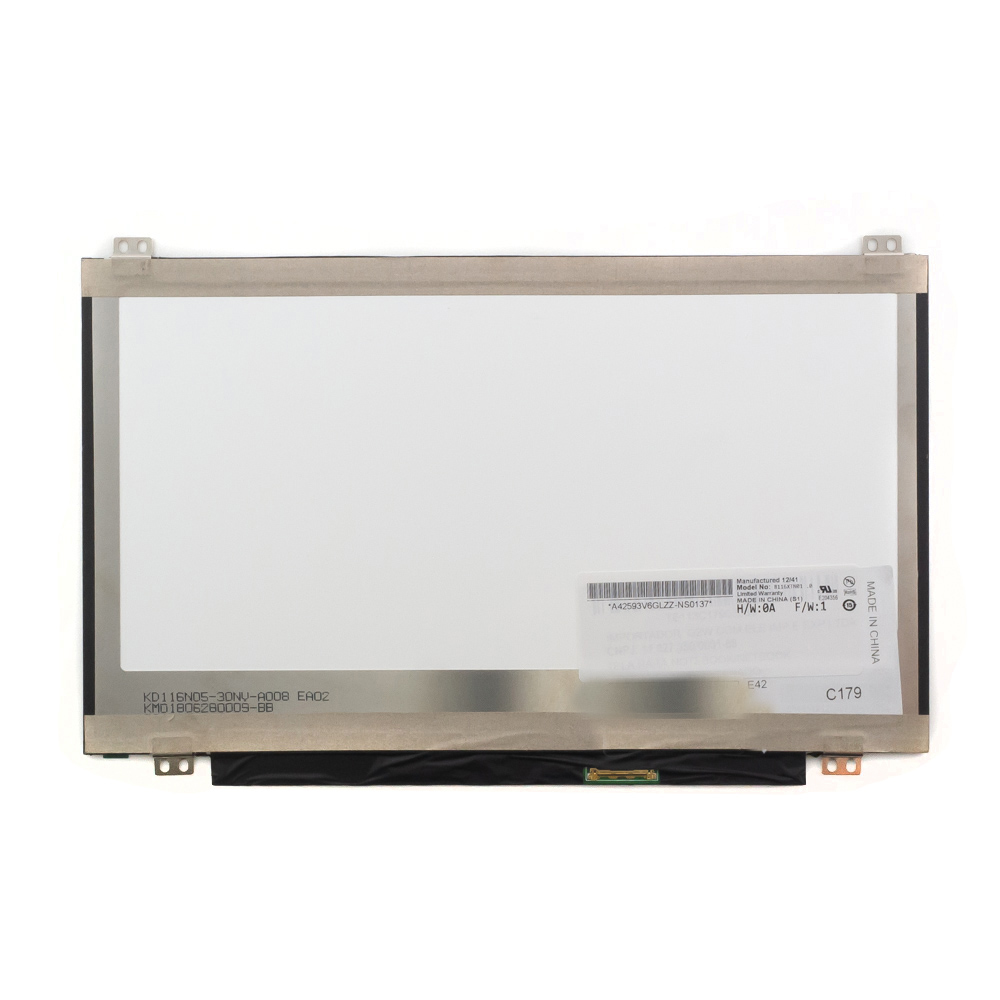

B116XTN01.0 — это 11.6-дюймовая ЖК-матрица, выпускаемая компанией AU Optronics (AUO). Это одна из самых распространенных матриц в своем классе, широко использовавшаяся в бюджетных и средних ноутбуках, нетбуках и промышленных панелях в конце 2000-х — начале 2010-х годов.

Ключевые особенности:

• Технология: TN (Twisted Nematic) — устаревшая технология, предлагающая быстрое время отклика, но ограниченные углы обзора и цветопередачу.
• Назначение: Основное применение — замена неисправного экрана в ноутбуках. Не подходит для задач, требующих точной цветопередачи (обработка фото, дизайн).
• Подсветка: CCFL (люминесцентная лампа). Это более старый тип подсветки, который потребляет больше энергии, чем современные LED-подсветка, и со временем может тускнеть.

Технические характеристики

| Параметр | Значение | | :--- | :--- | | Диагональ | 11.6 дюйма | | Разрешение | 1366 x 768 (HD, WXGA) | | Соотношение сторон | 16:9 | | Технология панели | TN (Twisted Nematic) | | Тип подсветки | CCFL (очень важно! Не LED) | | Яркость | Около 200 кд/м² (низкая по современным меркам) | | Контрастность | Приблизительно 500:1 | | Время отклика | ~25 мс (типичное для старых TN CCFL) | | Углы обзора | Очень узкие (примерно 90/65/80/80 градусов по схеме L/R/U/D). Цвета и контраст сильно искажаются при отклонении от центра. | | Глубина цвета | 6-bit + FRC (16.7 млн. отображаемых цветов) | | Покрытие поверхности | Обычно глянцевое (Glare), реже матовое. | | Разъем подключения | 40-пиновый разъем LVDS (с расположением контактов сверху или снизу — важно при замене!). | | Габариты (ВхШхГ) | Примерно 263.0 x 185.0 x 5.8 мм | | Вес | Около 280 г |

Парт-номера и совместимые обозначения

Матрица часто продается под разными номерами, которые указывают на один и тот же физический продукт. Основные из них:

• B116XTN01.0 (полное оригинальное обозначение AUO)
• LTN116AT01 (распространенный альтернативный номер от Samsung или других сборщиков)
• 00HN899 (номер запчасти для некоторых моделей Lenovo)
• SLT1-3 (внутренний код)
• Часто встречается как B116X TN01.0 (с пробелом).

Важное примечание: При поиске для замены критически важно учитывать тип подсветки (CCFL) и расположение разъема. Существует визуально идентичная матрица B116XTN01.1, но с LED-подсветкой. Они не взаимозаменяемы без замены инвертора/платы подсветки в ноутбуке.

Совместимые модели ноутбуков (примеры)

Эта матрица использовалась в огромном количестве моделей. Вот некоторые из самых распространенных:

• Acer: Aspire One 722, 725, 756; Extensa 5220; TravelMate
• Lenovo (IBM): ThinkPad X100e, X120e; IdeaPad S10, S12; G series (например, G555)
• HP: Mini 110, 210, 311, 510; Pavilion dm1, dv2; Compaq Mini, Presario CQ
• Dell: Inspiron M101z, M102z, 11z (N101z, N102z); Vostro 1014, 1088
• Toshiba: Satellite T110, T115, L630; NB500, NB510
• Samsung: N150, N210, N220, NF210, R440, R480
• MSI: Wind U160, U180
• Fujitsu Siemens: Amilo, Lifebook
• ASUS: Eee PC 1215B, 1015B; серии K, X

Как проверить точную совместимость:

1. Разобрать ноутбук и посмотреть маркировку на обратной стороне матрицы — это самый надежный способ.
2. Найти точную модель ноутбука (например, Lenovo ThinkPad X120e 0596-2DG) и поискать по ней информацию о совместимости матриц.
3. Убедиться, что в вашем ноутбуке используется CCFL-подсветка (обычно есть отдельный инвертор — небольшая плата с белым разъемом, идущим к матрице).

Вывод

B116XTN01.0 — устаревшая, но все еще востребованная на рынке запчастей матрица для ремонта старых ноутбуков. Ее ключевые недостатки — слабая цветопередача, плохие углы обзора и CCFL-подсветка. При замене необходимо обращать внимание на полный номер и тип подсветки, чтобы избежать несовместимости.
