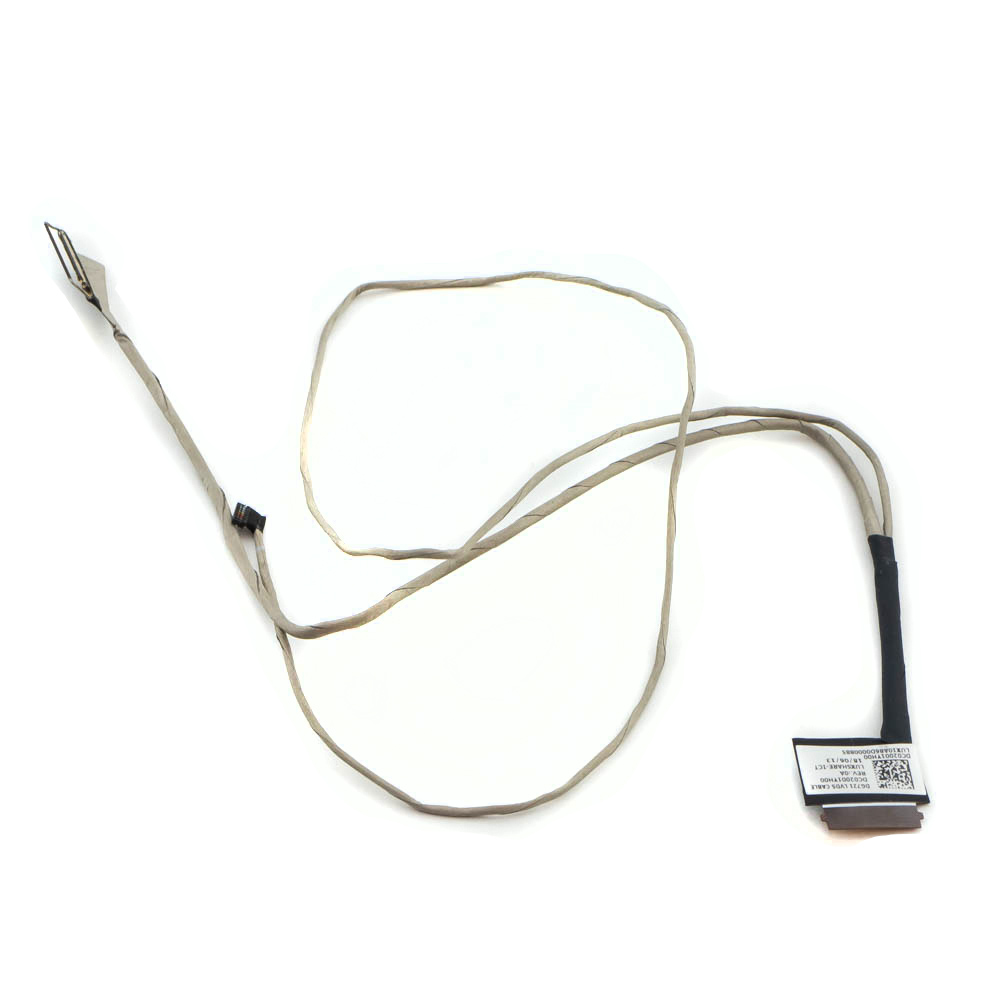

Шлейф матрицы Lenovo IdeaPad 320-17ISK, 320-17IKB

Артикул: 3907324

в наличии: 12шт.

цена: 740

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

Описание Шлейф матрицы Lenovo IdeaPad 320-17ISK, 320-17IKB

Отличный вопрос. Работа с шлейфами ноутбуков требует точности, так как даже в рамках одной модели могут быть разные варианты. Давайте разберем все по порядку.

Важное предупреждение: Информация носит справочный характер. Перед покупкой и заменой обязательно разберите ноутбук и сверьте номер на вашем старом шлейфе, а также убедитесь в совместимости разъемов на материнской плате и устройстве (матрице, тачпаде, клавиатуре).

Общее описание

В ноутбуке Lenovo IdeaPad 320-17ISK и 320-17IKB (а также в 320-17AST и других модификациях серии 320-17) используется несколько разных шлейфов. Основные и наиболее часто выходящие из строя:

Шлейф дисплея (матрицы) — соединяет материнскую плату с экраном (LCD/LED матрицей) и веб-камерой.
Шлейф тачпада (сенсорной панели) — соединяет тачпад с материнской платой.
Шлейф клавиатуры — соединяет клавиатуру с материнской платой (чаще это не шлейф, а кабель-планка с разъемом).

Чаще всего проблемы (артефакты на экране, пропадание изображения, мигание) связаны со шлейфом матрицы.

1. Шлейф матрицы (LCD Cable, LVDS/eDP Cable)

Описание: Гибкий плоский кабель, передающий видеосигнал от материнской платы к матрице, а также питание для подсветки и данные для встроенной веб-камеры и микрофонов. Со временем может перетереться в местах перегиба у петель поворотного механизма.

Технические характеристики (критически важные для подбора):

Тип разъема на материнской плате: На этих моделях чаще всего используется 30-контактный разъем LVDS (для матриц с разрешением HD+ или Full HD) или 40-контактный eDP (для более современных матриц, особенно Full HD). Это главный критерий.
Тип разъема на матрице: Определяется конкретной установленной матрицей (обычно 30-pin или 40-pin).
Длина и форма: Должны точно соответствовать оригиналу для правильной прокладки.
Наличие разъема для веб-камеры: На конце шлейфа, идущего к матрице, находится маленький разъем для подключения модуля камеры.

Парт-номера (Part Numbers): Оригинальные и наиболее распространенные номера запчастей:

SB20F00782 - Очень распространенный номер для шлейфов LVDS в этой серии.
DC02M0056A - Еще один популярный номер.
5C20V84922
5C20V84923
5C20V84924 (последние цифры часто указывают на ревизию или небольшие модификации).

Совместимые модели ноутбуков: Шлейфы от IdeaPad 320-17* обычно взаимозаменяемы между собой, а также часто подходят к серии 330-17*. Конкретно совместимы с:

Lenovo IdeaPad 320-17IKB (модели на Intel)
Lenovo IdeaPad 320-17ISK (более старые модели на Intel)
Lenovo IdeaPad 320-17AST (модели на AMD)
Lenovo IdeaPad 330-17IKB
Lenovo IdeaPad 330-17AST
А также к некоторым моделям IdeaPad 520-17IKB, но это требует обязательной проверки!

Как точно определить: Ищите не только модель ноутбука, но и Machine Type Model (MTM). Он указан на наклейке на нижней крышке (например, 80XL, 81BJ, 81BM и т.д.). По этому номеру проще найти точную комплектацию.

2. Шлейф тачпада (Touchpad Cable)

Описание: Соединяет сенсорную панель с материнской платой. Вышел из строя, если тачпад не реагирует на касания, а мышь работает.

Парт-номера:

SB20F00783
5C20V84926

Совместимость: Аналогична шлейфу матрицы в рамках серий 320-17 и 330-17.

3. Шлейф (кабель) клавиатуры (Keyboard Cable)

Описание: Часто представляет собой не шлейф, а жесткий кабель с разъемом. Реже выходит из строя.

Парт-номер (пример):

5C20V84925
