Шлейф матрицы Lenovo Flex 4-1130

Отличный выбор! Lenovo Flex 4-1130 (также известный как Flex 4 11-1130 или Yoga 510-11-1130) — это компактный 2-в-1 (трансформер) начального уровня с сенсорным экраном. Вот подробное описание и технические характеристики, а также информация о шлейфе.

Описание устройства (Lenovo Flex 4-1130 / Yoga 510-11-1130)

Это 11.6-дюймовый ноутбук-трансформер с возможностью работы в нескольких режимах: ноутбук, планшет, шаттер (подставка) и палатка. Он позиционировался как доступное портативное решение для учебы, просмотра контента и базовых задач.

Ключевые особенности:

• Корпус: Пластиковый, с металлической отделкой крышки (в зависимости от модификации).
• Экран: Сенсорный, IPS (в большинстве конфигураций), поддерживает работу стилусом (активный стилус, обычно опционально).
• Петли: На 360 градусов, позволяют переводить устройство в режим планшета.
• Назначение: Базовые задачи, веб-серфинг, работа с документами, просмотр видео, онлайн-обучение.

Общие технические характеристики (типовые конфигурации)

| Компонент | Характеристики | | :--- | :--- | | Модель | Lenovo Flex 4-1130 / Yoga 510-11-1130 (часть серии Flex 4 11) | | Тип | Ноутбук 2-в-1 (трансформер) с сенсорным экраном | | Диагональ экрана | 11.6 дюймов | | Разрешение экрана | HD (1366x768) или Full HD (1920x1080) — встречается реже | | Тип матрицы | IPS (с широкими углами обзора) или TN (в самых базовых версиях) | | Сенсорный экран | Да, 10-точечный мультитач | | Процессор (CPU) | Intel Celeron N3350, Intel Pentium N4200, реже Intel Core m3 | | Графика (GPU) | Интегрированная, Intel HD Graphics 500 (для N3350/N4200) | | Оперативная память (RAM) | 2 ГБ, 4 ГБ или 8 ГБ DDR3L (распаяна на материнской плате, не апгрейдится) | | Накопитель (Storage) | eMMC 64 ГБ, 128 ГБ или 256 ГБ; в некоторых версиях — SATA SSD 2.5" | | Камера | Фронтальная 0.3 MP (720p) | | Аудио | Стереодинамики, комбинированный аудиоразъем | | Порты | 2 x USB 3.0 (один всегда включен для зарядки периферии), HDMI, кард-ридер SD, разъем для стилуса (не на всех моделях) | | Беспроводная связь | Wi-Fi 802.11ac (2x2), Bluetooth 4.2 | | Аккумулятор | Встроенный, Li-Pol, ~ 30-35 Вт*ч | | Операционная система | Windows 10 Home/Pro (изначально) | | Габариты и вес | ~ 290 x 204 x 19.8 мм, вес ~ 1.2 кг |

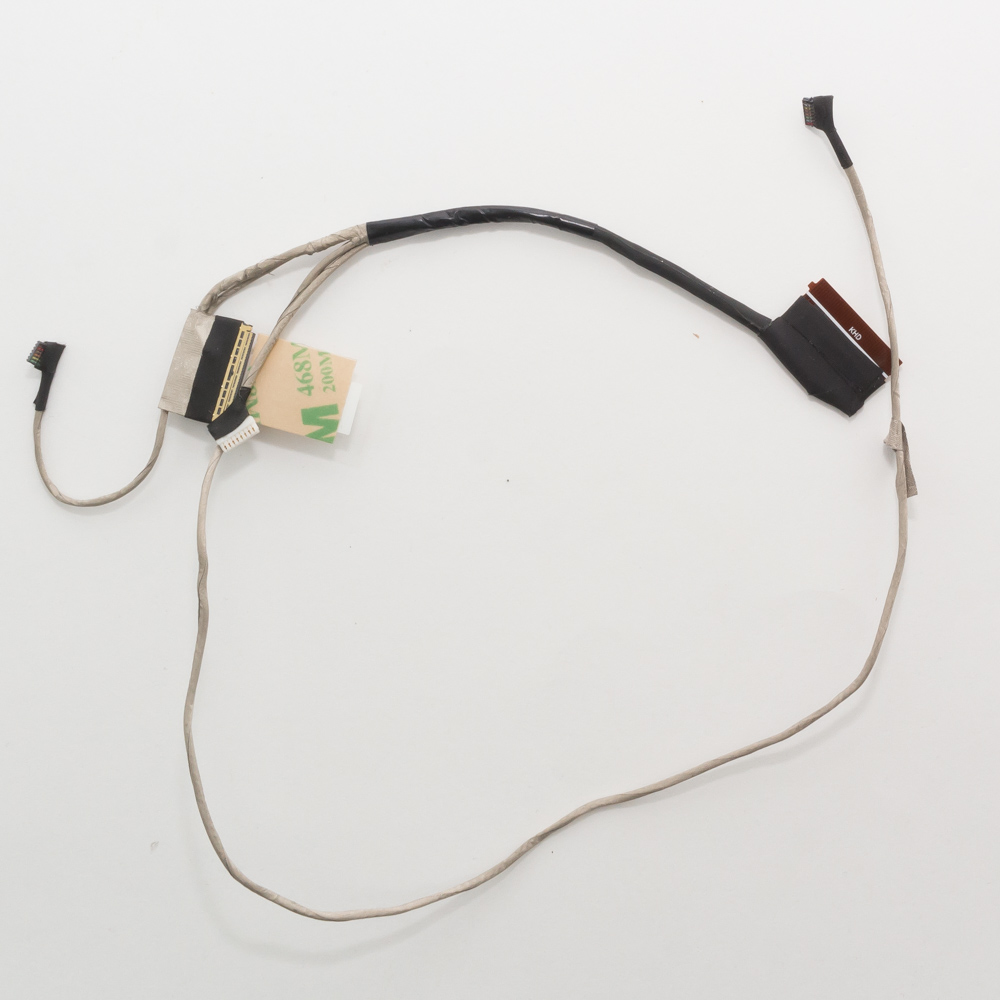

Шлейф матрицы (дисплейный кабель)

Это критически важный компонент, соединяющий материнскую плату с дисплеем и передающий сигнал изображения, данные от сенсорного экрана и, часто, питание на матрицу и камеру.

Типичные симптомы неисправности шлейфа:

• Полосы, артефакты, рябь на экране.
• Искажение цветов или мерцание.
• Отсутствие изображения при работающем индикаторе питания и слышимой загрузке системы.
• Изображение пропадает при изменении угла наклона крышки.
• Не работает тачскрин или фронтальная камера (если их шлейфы интегрированы).

Парт номера (Part Numbers) для шлейфа матрицы

Внимание! Существует несколько модификаций шлейфа в зависимости от конкретной установленной матрицы (ее разъема) и наличия сенсорного слоя. Перед покупкой необходимо разобрать устройство и переписать номер со старого шлейфа или точно знать модель матрицы.

Наиболее распространенные парт-номера (FRU - Field Replaceable Unit):

• FRU 00HM904 - Самый распространенный вариант для моделей с сенсорным экраном.
• DC02M0016A - Альтернативный номер для шлейфа.
• 5C10R04822 - Еще один возможный номер компонента.
• Для моделей БЕЗ сенсорного экрана шлейф может иметь другой разъем. Пример: FRU 00HM905.

Как точно определить: На самой ленте шлейфа обязательно нанесен маркировочный номер, например: FHD-40P-0.5-210 или 00HM904. Именно его и нужно искать при заказе.

Совместимые модели (для шлейфа с номером типа 00HM904)

Шлейф подходит для всей серии 11-дюймовых трансформеров Lenovo на этой платформе. Ищите по этим названиям моделей (часто они взаимозаменяемы):

• Lenovo Flex 4-1130 (основное название)
• Lenovo Flex 4 11-1130
• Lenovo Yoga 510-11-1130 (Yoga — это маркетинговое название серии трансформеров Lenovo, к которой относится и Flex 4)
• Lenovo Yoga 510-11IBR
• По внутреннему номеру платформы (MTM): 80U2, 80U3, 80U6, 80U7
• Также может подходить к некоторым моделям Lenovo Ideapad Flex 4-1130 (более раннее название).

Важное предупреждение: При замене шлейфа крайне рекомендуется также проверить и, при необходимости, заменить пластиковые направляющие и фиксаторы, которые удерживают шлейф в области петель. Их износ приводит к перетиранию нового шлейфа. Комплект этих направляющих часто продается вместе со шлейфом или отдельно (ищите "hinge cable guide" или "bracket").
