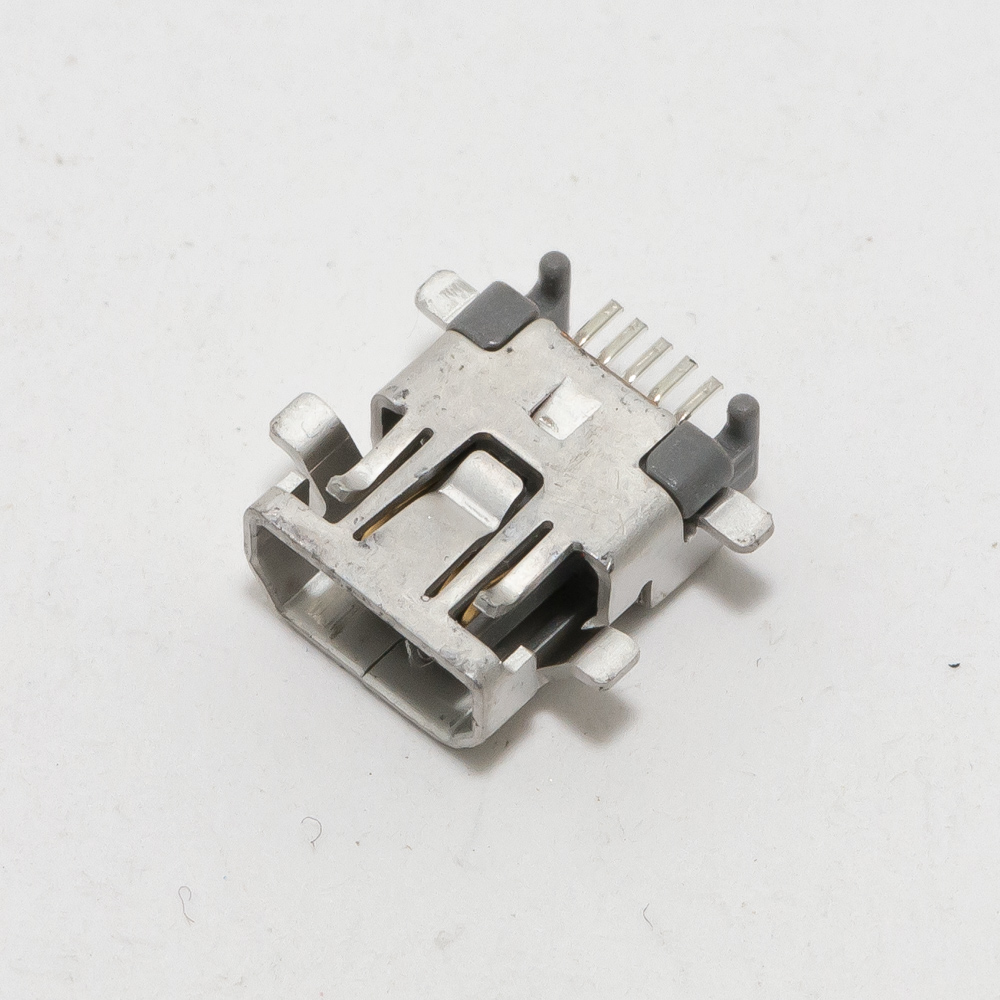

Описание разъема mini USB для планшета Prestigio MultiPad 1304

Данный разъем является гнездовым портом (female-разъем), установленным на материнской плате планшета. Он служит для двух основных функций:

1. Зарядка устройства: Подключение сетевого адаптера (зарядного устройства) через кабель mini USB.
2. Синхронизация данных: Подключение к компьютеру для передачи файлов, обновления прошивки и отладки.

Это один из самых уязвимых компонентов планшета из-за частого механического воздействия (подключение/отключение кабеля, нагрузка на разъем при использовании во время зарядки). Типичные неисправности — расшатывание, потеря контакта, отрыв контактных площадок от платы.

Технические характеристики

• Тип разъема: USB 2.0 Mini-B, 5-pin (Female, SMD монтаж). Ключевое отличие от более распространенного micro USB — бóльшие размеры и специфическая трапециевидная форма.
• Конфигурация контактов (Pinout): 5 контактов:
  • Pin 1: VBUS (+5V, питание)
  • Pin 2: D- (Data -)
  • Pin 3: D+ (Data +)
  • Pin 4: ID (В этом режиме обычно не используется, может быть замкнут на землю)
  • Pin 5: GND (Земля)
• Тип монтажа: SMD (Surface Mount Device). Разъем припаян к поверхности материнской платы.
• Материал корпуса: Металлический или пластиковый кожух с металлической экранировкой.
• Назначение: Только для зарядки и синхронизации. Не поддерживает технологию USB OTG (прямое подключение флешек, мышей и т.д.) на большинстве моделей данного семейства.

Парт-номера и артикулы (ориентировочные)

Учитывая, что Prestigio часто использовал готовые китайские ODM/IDM-платформы, точный оригинальный парт-номер разъема найти сложно. Он ищется по следующим критериям:

1. Внутренний артикул в сервисных центрах Prestigio: Мог обозначаться как PMP1304DC (где DC - Dock Connector) или просто в составе платы.
2. Универсальные номера производителей разъемов:
   • Наиболее вероятный аналог: Amphenol (или другой бренд) 5-контактный SMD разъем Mini USB Type B.
   • Поиск по параметрам: USB Mini-B 5pin SMD socket, MINI USB SMD 5P RIGHT ANGLE.
3. Артикулы на AliExpress / eBay: Поиск по запросам дает прямые аналоги:
   • Mini USB Port Connector For Tablet PC
   • Prestigio 1304 USB charging port
   • Конкретные артикулы: LT-1304, PMP1304 USB, Mini USB jack for Ainol, Onda tablet (так как платформы общие).

Важно: При заказе необходимо визуально сравнивать фотографию разъема с тем, что на вашей плате (расположение крепежных "ушков", форма кожуха, высота).

Совместимые модели планшетов

Разъем подойдет не только для Prestigio MultiPad 1304, но и для множества других планшетов, выпущенных в 2012-2014 годах на одинаковой аппаратной платформе (SoC Allwinner A13, реже аналоги). Часто это были устройства разных брендов, но с идентичной "начинкой" и компоновкой платы.

Основная совместимая модель:

• Prestigio MultiPad 1304 (и, с высокой вероятностью, Prestigio MultiPad 1303).

Планшеты других брендов на схожей/идентичной платформе (требует визуальной проверки разъема!):

• Ainol: Novo 7 Fire, NOVO 7 Tornado
• Onda: V701, V712
• Iconbit: различные модели на Allwinner A13
• 3Q, Digma, iBerry и другие безымянные китайские планшеты той эпохи с разъемом mini USB.

Как проверить на 100%:

1. Разберите свой планшет.
2. Сфотографируйте поврежденный разъем на плате.
3. Найдите продавца запчастей и сравните ваше фото с фото разъема в продаже. Обращайте внимание на количество и расположение контактов, форму, наличие и расположение металлических крепежных лепестков.

Рекомендация по ремонту: Замена разъема требует навыков микро-пайки SMD-компонентов. Если опыта нет, лучше обратиться в сервисный центр. Часто при отрыве разъема повреждаются и контактные дорожки на плате, что усложняет ремонт.
