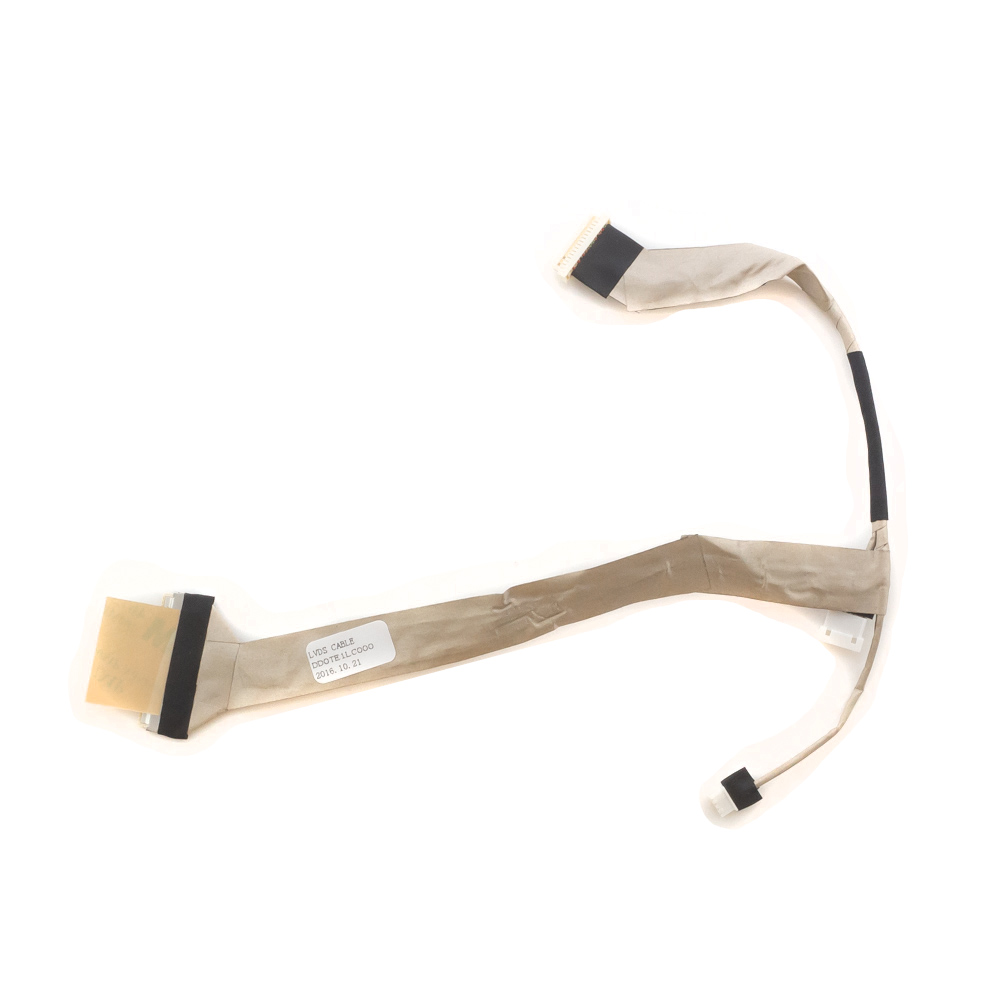

Шлейф матрицы Toshiba L310, M300, M305

Артикул: 3906778

в наличии: 9шт.

цена: 580

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

Описание Шлейф матрицы Toshiba L310, M300, M305

Конечно, вот подробное описание шлейфа матрицы для серий ноутбуков Toshiba Satellite L310, M300 и M305.

Общее описание

Шлейф матрицы (LCD cable, LVDS cable) — это плоский гибкий кабель, соединяющий материнскую плату ноутбука с жидкокристаллической матрицей (экраном). Он передает видеосигнал, питание для подсветки и сигналы для управления матрицей.

Для серий L310, M300 и M305 это критически важный компонент, так как из-за постоянного открывания/закрывания крышки ноутбука и перегибов в петлях ротации этот шлейф является частой причиной неисправностей.

Типичные симптомы неисправного шлейфа:

Искаженное изображение (артефакты, полосы, цветные линии) на экране.
Мерцание или мигание экрана при движении крышки.
Полное отсутствие изображения при работающем ноутбуке (индикаторы горят, слышна загрузка ОС).
Изображение пропадает или появляется при изменении угла наклона крышки.
Иногда — отсутствие подсветки (изображение едва видно при подсветке фонариком).

Технические характеристики

Тип разъема на материнскую плату: Обычно 40-контактный разъем с шагом контактов 0.5 мм (40-pin, pitch 0.5mm). Важно: В этих моделях используется одноканальный LVDS интерфейс (Single Channel), что отличает их от более современных моделей с двухканальным.
Тип разъема на матрицу: 40-контактный, но физически может быть разной ширины и иметь ключи в зависимости от конкретной модели матрицы. Наиболее распространенный вариант — разъем с двумя выступами-ключами по бокам.
Длина: Приблизительно 25-35 см, в зависимости от конкретной компоновки внутри ноутбука.
Конфигурация: 40-жильный плоский гибкий кабель. Часто имеет дополнительный тонкий экран (фольгу) или бумажную подложку для защиты.
Особенность для серий M300/M305: В некоторых модификациях может использоваться шлейф с интегрированным микроконтроллером для управления подсветкой (INVERTER), который расположен на самом шлейфе в виде небольшой платы. Это важно при подборе замены.

Парт-номера (P/N) и коды запчастей

Оригинальные номера запчастей Toshiba (список не исчерпывающий, так как номера могли меняться в зависимости от ревизии и региона):

G8570A001B10 — Очень распространенный номер для серий L310, M300.
9K.0L310.001 / 9K.0L310.002
9K.0M300.001
LK314-0L31001 / LK314-0L31002
LK314-0M30001
LK314-0M30501
0M305-001 / 002

Важно: На рынке запчастей этот шлейф чаще всего ищут и продают под кодами, которые являются универсальными аналогами. Самый популярный и часто совместимый аналог:

LA-4141P (от обозначения материнской платы DAO LA-4141P, которая используется во многих моделях этих серий).

Также встречаются:

FK.LC020.001
LC020.001
По артикулам производителей кабелей: CBL-40P-0.5-0258, CABLE-40P-0.5-0258 и т.п.

Совместимые модели ноутбуков

Шлейф совместим с широким спектром моделей, построенных на одинаковой платформе (шасси). Перед покупкой обязательно сверьте внешний вид старого шлейфа (форма разъемов, наличие инвертора) и модель своей матрицы.

Основные совместимые серии:

Toshiba Satellite L310 (все модификации: L310, L310D, L310E, Pro L310 и т.д.)
Toshiba Satellite M300 (все модификации)
Toshiba Satellite M305 (все модификации: M305D, M305DS и т.д.)

Модели на той же платформе, где также часто подходит этот шлейф:

Toshiba Satellite A300
Toshiba Satellite A305
Toshiba Equium L40 (европейская маркировка Satellite L310)
Некоторые модели Dynabook (японская марка Toshiba)
Также может подходить для некоторых ноутбуков Packard Bell и Gateway, выпускавшихся на той же OEM-платформе.
