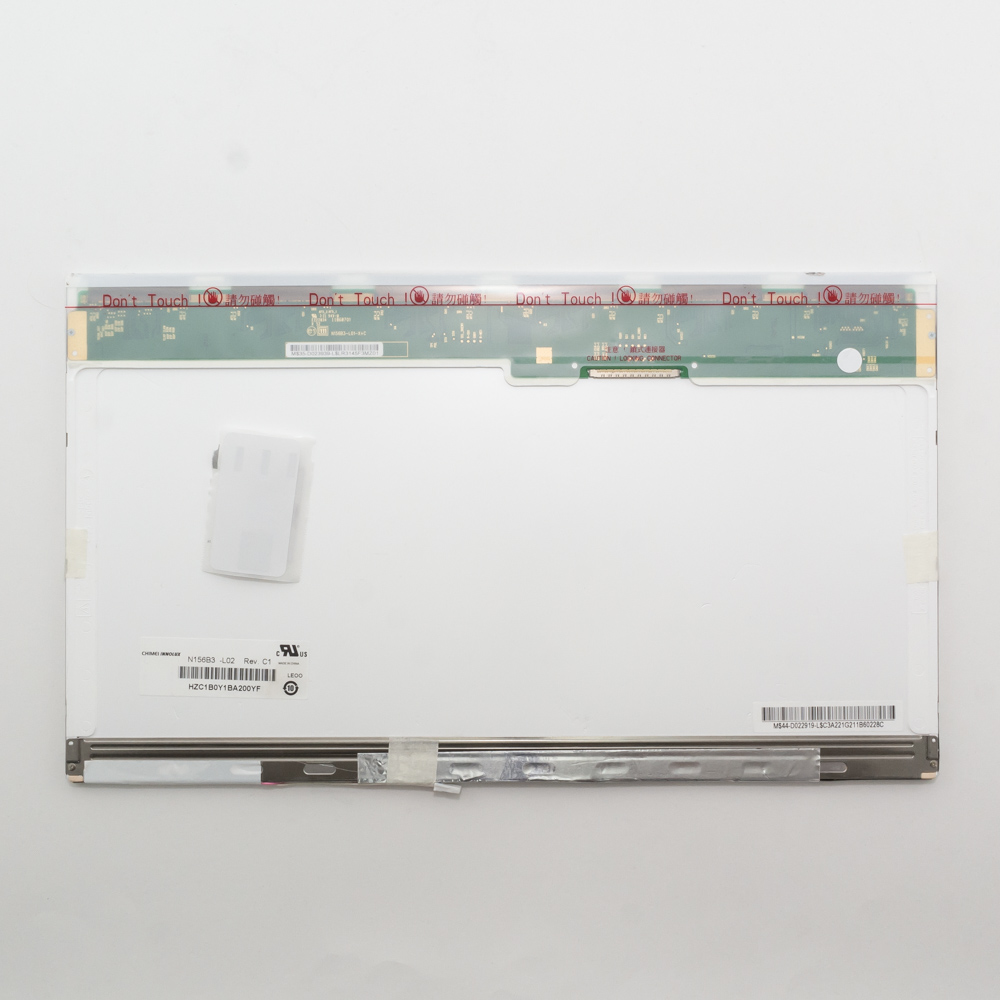

Матрица N156B3-L02 Rev.C1

Конечно, вот подробное описание, технические характеристики и информация о совместимости для матрицы N156B3-L02 Rev.C1.

Общее описание

N156B3-L02 Rev.C1 — это 15.6-дюймовая ЖК-матрица с разрешением Full HD (1920 x 1080 пикселей), разработанная компанией BOE (Beijing Oriental Electronics). Это одна из самых массовых и популярных матриц в сегменте ноутбуков среднего класса.

• Тип экрана: IPS (In-Plane Switching). Обеспечивает широкие углы обзора (до 178°), отличную цветопередачу и стабильность изображения при взгляде под углом по сравнению с более старыми TN-матрицами.
• Отделка поверхности: Чаще всего матовое антибликовое покрытие. Это делает матрицу идеальной для работы в освещенных помещениях, устраняя отражения и блики.
• Основное назначение: Установка в ноутбуки, ремонт и замена вышедших из строя экранов. Модель Rev.C1 является актуальной ревизией, улучшающей некоторые параметры по сравнению с предыдущими версиями.

Технические характеристики (Specifications)

| Параметр | Характеристика | | :--- | :--- | | Диагональ | 15.6 дюймов | | Разрешение | Full HD (FHD), 1920 x 1080 пикселей | | Соотношение сторон | 16:9 | | Технология подсветки | LED, боковая подсветка (Edge-LED) | | Тип матрицы | IPS (AH-IPS / IPS-тип) | | Поверхность | Матовая (Anti-Glare) | | Яркость | Около 220-250 кд/м² (типичное значение) | | Контрастность | ~ 700:1 - 1000:1 | | Углы обзора | 178°/178° (горизонталь/вертикаль) | | Глубина цвета | 6-bit + FRC (имитирует 8-bit, ~16.7 млн цветов) | | Время отклика | ~ 25 мс (типичное, GTG может быть ниже) | | Частота обновления | 60 Гц | | Интерфейс подключения | eDP (Embedded DisplayPort), 30 или 40 контактных разъемов. Крайне важно: Существует две версии: 1 канал eDP (1 Lane) и 2 канала eDP (2 Lanes). Они не взаимозаменяемы. | | Положение разъема | Разъем расположен снизу (Bottom). | | Подсветка | LED, не требует инвертора | | Толщина рамки | Стандартная, с креплениями под корпус ноутбука. |

Важное примечание по интерфейсу: Перед покупкой для замены необходимо точно определить, какая версия разъема (1 или 2 канала eDP) используется в вашем ноутбуке. Это можно узнать из спецификаций материнской платы или визуально сравнив старую матрицу с новой.

Парт-номера и совместимые модели

Эта матрица является физическим и электрическим аналогом (заменой) для множества моделей других производителей. Часто продается под разными номерами.

Основной парт-номер:

• N156B3-L02 (базовое название модели, Rev.C1 — последняя ревизия).

Распространенные аналоги и парт-номера:

• BOE: NV156FHM-N4V, NV156FHM-N4B (очень близкие аналоги, часто взаимозаменяемы)
• AUO (友達): B156HAN01.2, B156HTN01.2 (важно: у AUO может быть другой угол разъема или яркость)
• Innolux (群創): N156HCE-GA1, N156HCE-GA2
• Samsung (三星): LTN156HL02-XXX
• LG Display (樂金顯示): LP156WF6-SPB1, LP156WF6-SPB3

Совместимые модели ноутбуков (примеры): Матрица использовалась и используется в огромном количестве ноутбуков различных брендов. Вот некоторые из серий, где она часто встречается:

• Acer: Aspire 5 (A515-51/52/54), Aspire 7, Aspire E5/E15, Extensa, TravelMate
• ASUS: VivoBook 15 (X540, X542, F540, S510), ASUS Laptop 15, ZenBook, серия X
• Dell: Inspiron 15 3558/3567/3576/5570, Vostro 15 3568/5370
• HP: Pavilion 15 (cw0000, cs3000 серии), 15-bs000, 15-dw1000, ProBook 450 G4/G5
• Lenovo: IdeaPad 310-15ISK/320-15ISK, V110-15ISK, ThinkPad E570/E575
• MSI: Modern 15, некоторые модели GL/GP серий
• Toshiba: Satellite, Tecra
• И многие другие бренды и OEM-производители.

Ключевые моменты при замене (для ремонта)

1. Проверка совместимости: Недостаточно проверить только диагональ и разрешение. Обязательно сверьте:
   • Точную модель матрицы на обратной стороне неисправного экрана.
   • Тип разъема (eDP 30-pin или 40-pin, 1 или 2 lane).
   • Расположение разъема (слева, справа, сверху, снизу).
   • Габаритные размеры и положение крепежных отверстий.
2. Ревизия (Rev.): Rev.C1 является обновленной версией. Обычно она совместима с ноутбуками, где стояла более ранняя ревизия (например, Rev.A1, Rev.B1), но обратная совместимость не всегда гарантирована. Лучше всего ставить ревизию C1 или ту, которая была установлена изначально.
3. Качество сборки: При покупке обращайте внимание на репутацию продавца. Существуют оригинальные матрицы от BOE и более дешевые "совместимые" сборки, которые могут отличаться по качеству сборки, равномерности подсветки и долговечности.

Вывод: N156B3-L02 Rev.C1 — это надежная, современная IPS-матрица формата Full HD, являющаяся отличным выбором для ремонта большинства 15.6-дюймовых ноутбуков среднего класса. Внимательная проверка совместимости перед покупкой — залог успешной замены.
