Шлейф матрицы Asus Eee PC 1011, 1015, 1016

Отличный вопрос! Шлейфы для серии ASUS Eee PC 1011/1015/1016 — это частая точка отказа, и разобраться в их совместимости бывает непросто из-за схожих моделей.

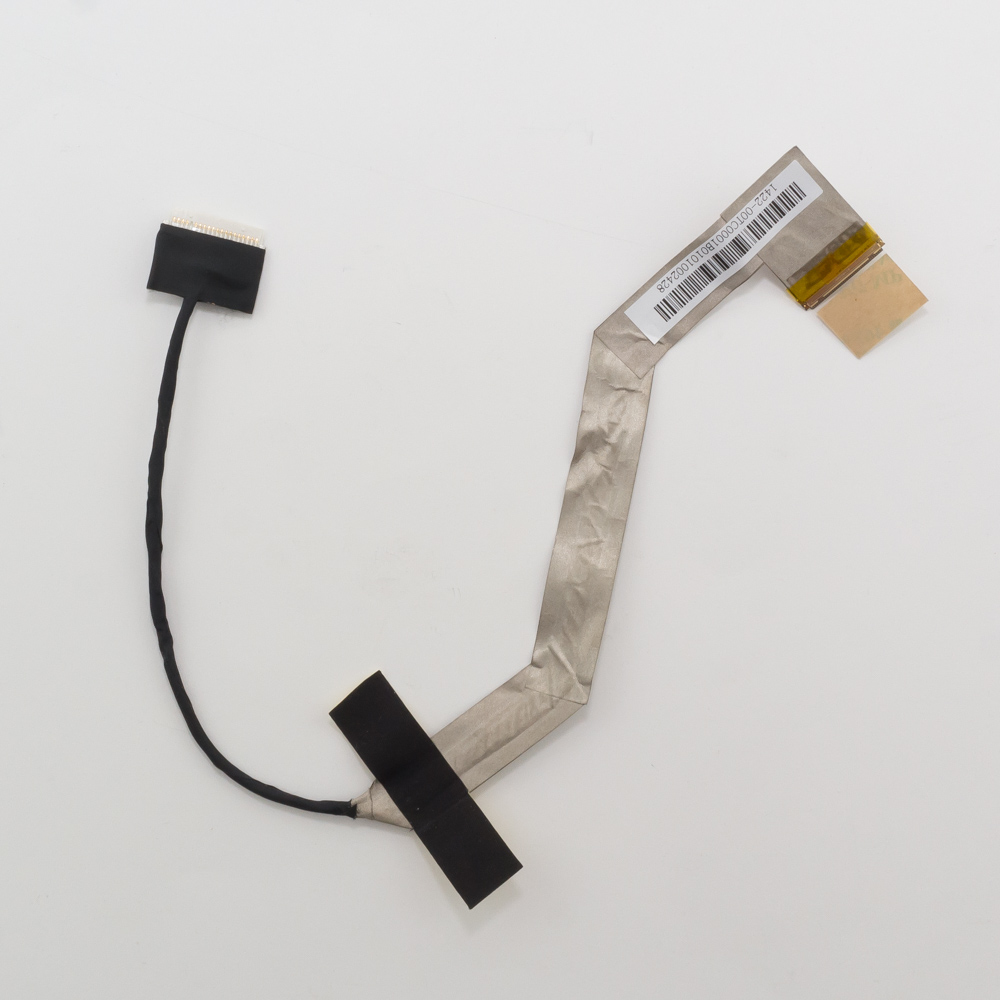

Общее описание шлейфа матрицы (LCD Cable)

Это гибкий плоский кабель (FPC — Flexible Printed Circuit), который служит мостом между материнской платой ноутбука и жидкокристаллической матрицей (экраном). Он передает видеосигнал, питание для подсветки и сигналы от инвертора (или непосредственно от платы, если используется LED-подсветка) к лампам/светодиодам матрицы.

Типичные неисправности: появление горизонтальных/вертикальных полос, мерцание, пропадание изображения при изменении угла наклона крышки, полное отсутствие изображения при работающей подсветке.

Технические характеристики (общие)

• Тип разъема: FPC (плоский гибкий шлейф) с коннекторами на обоих концах.
• Контактная площадка: Чаще всего 30-пиновая (30 pins) для моделей с разрешением 1024x600 (WSVGA). Для некоторых модификаций с разрешением 1366x768 (HD) может использоваться 40-пиновый шлейф, но это редкость в этой серии.
• Расположение контактов: Контакты расположены с одной стороны (single side).
• Шаг контактов: 0.5 мм (стандарт для таких шлейфов).
• Длина: Приблизительно 20-25 см, в зависимости от конкретного расположения разъемов на плате и матрице.
• Ключ: Важная особенность — положение пластикового замка (защелки) на коннекторах и вырез (notch) на самом шлейфе. Они должны точно совпадать со старым шлейфом.

Парт-номера (Part Numbers) и совместимость — САМОЕ ВАЖНОЕ

Здесь кроется основная сложность. Внутри линейки 1011/1015/1016 используются разные шлейфы, и совместимость определяется не столько номером модели ноутбука, сколько моделью установленной матрицы и типом подсветки.

Основные типы шлейфов для серии 1011/1015/1016:

1. Шлейф для матриц с CCFL-подсветкой (лампа):

   • Основной парт-номер: 60.NBV02.002 (один из самых распространенных).
   • Внешний вид: Имеет два разъема на стороне матрицы: один широкий (для сигнала матрицы) и один маленький (2-4 pin) для подключения инвертора подсветки.
   • Совместимые модели ноутбуков (примеры):
     • ASUS Eee PC 1015P (многие модификации)
     • ASUS Eee PC 1015PE
     • ASUS Eee PC 1015B
     • ASUS Eee PC 1011PX
     • ASUS Eee PC 1016 (ранние версии с CCFL)
   • Важно: Подходит для ноутбуков, где инвертор — отдельная плата.

2. Шлейф для матриц с LED-подсветкой:

   • Основной парт-номер: 60.NBV02.001 (или вариации, оканчивающиеся на .001).
   • Внешний вид: Имеет один разъем на стороне матрицы. Питание на LED-подсветку идет по тому же шлейфу, отдельного разъема для инвертора нет.
   • Совместимые модели ноутбуков (примеры):
     • ASUS Eee PC 1015BX
     • ASUS Eee PC 1015M
     • ASUS Eee PC 1016 (поздние версии с LED)
     • Некоторые модификации 1015PE после перехода на LED.

Другие встречающиеся парт-номера (производитель ASUS):

• 0NBV02MB0000S
• 60.NBV02.003
• 60NBV02MBS000S
• BV02-001, BV02-002 (сокращенные обозначения)

Критически важная инструкция по подбору

Чтобы гарантированно купить нужный шлейф:

1. Разберите ноутбук и извлеките старый шлейф. Это единственный надежный способ.
2. Сфотографируйте его: сделайте четкие фото обоих концов и всей длины.
3. Сосчитайте количество контактов (пинов) на широком разъеме (скорее всего 30).
4. Определите тип подсветки:
   • Если со стороны матрицы два разъема — у вас CCFL (шлейф типа 60.NBV02.002).
   • Если со стороны матрицы один разъем — у вас LED (шлейф типа 60.NBV02.001).
5. Найдите номер на самом шлейфе. Он часто напечатан на коричневой или желтой пластиковой его части (например, NBV02-002 или BV02-002).
6. Сравните с фото у продавца. Визуальное сравнение важнее любого номера модели ноутбука. Совпадать должно все: количество пинов, расположение защелок, вырезы, количество разъемов.

Совместимые модели ноутбуков (сводный список)

• ASUS Eee PC 1011PX
• ASUS Eee PC 1015P / 1015PE / 1015PB / 1015PD
• ASUS Eee PC 1015B / 1015BX
• ASUS Eee PC 1015M
• ASUS Eee PC 1016 (требует уточнения по подсветке)
• ASUS Eee PC 1011P (частично)

Итог: Ключ к успеху — визуальная идентификация вашего старого шлейфа. Используйте парт-номера 60.NBV02.002 (CCFL) и 60.NBV02.001 (LED) как ориентир для поиска, но всегда проверяйте фото. При покупке на AliExpress, eBay и т.д. в описании часто указаны совместимые модели — сверяйтесь с вашей.
