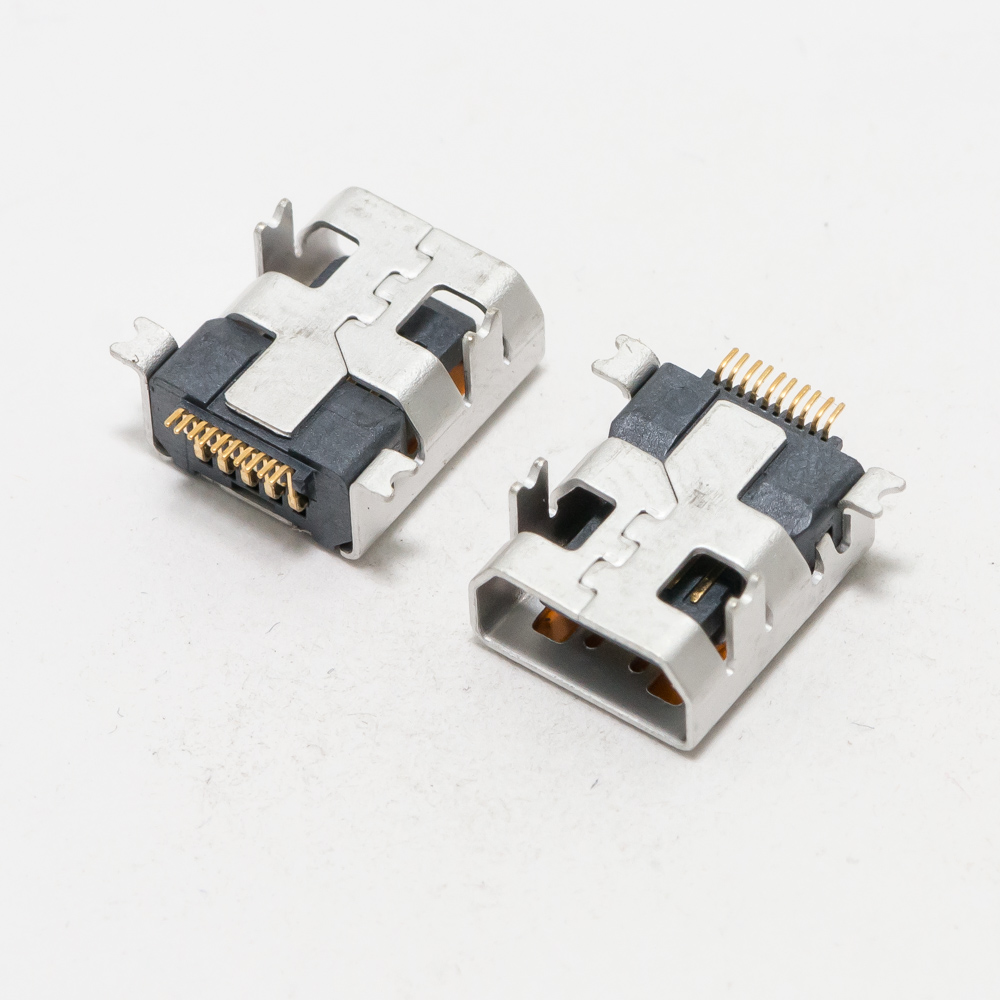

Разъем mini USB для смартфона 1297

Конечно, вот подробное описание, технические характеристики и информация о совместимости для разъема mini USB (предположительно, разъема питания/зарядки) для смартфона с условным индексом 1297.

Описание разъема Mini USB для смартфона

Данный разъем представляет собой гнездо (розетку, socket) Mini USB типа B, предназначенное для пайки на материнскую плату смартфона, планшета или другого портативного устройства. Это один из стандартных разъемов, широко использовавшийся в электронике до массового перехода на Micro USB, а затем на USB Type-C.

Основное назначение:

• Зарядка аккумулятора устройства.
• Синхронизация данных с компьютером (передача файлов, фотографий, управление).
• Подключение к периферийным устройствам через OTG-кабель (флешки, клавиатуры, мыши).

Конструкция: Разъем имеет 5 контактов (4 сигнальных + 1 для механического крепления на плате), металлический экран-корпус для защиты от помех и механических повреждений, а также пластиковые направляющие для правильной ориентации штекера.

Тип монтажа: SMD (Surface Mount Device) или сквозной монтаж (THT) — для пайки на поверхность или в отверстия печатной платы.

Технические характеристики

| Параметр | Значение / Описание | | :--- | :--- | | Тип разъема | USB Mini B (Female, 5-pin) | | Стандарт USB | USB 2.0 | | Количество контактов | 5 | | Назначение контактов | 1: VCC (Питание +5V), 2: D- (Data-), 3: D+ (Data+), 4: ID (в режиме OTG), 5: GND (Земля) | | Рабочее напряжение | 5 В (±0.25 В) | | Максимальный ток | До 1.8 А (зависит от распайки и цепи на плате устройства) | | Материал корпуса | Пластик (обычно черный или белый), металлический экран | | Материал контактов | Позолоченные или луженые медные сплавы | | Температура пайки | Рекомендуемая: 260°C - 300°C (для ручной пайки) | | Ключевая особенность | Трапециевидная форма, симметричная только по бокам, имеет характерный "язычок" внутри. |

Парт-номера (Part Numbers) и аналоги

Поскольку "1297" — это, скорее всего, внутренний или условный код, вот список распространенных промышленных парт-номеров и аналогов для разъемов Mini USB типа B, которые могут быть совместимы:

1. Molex: 47346-1001, 67503-1020
2. Hirose: UX60-MB-5ST
3. Amphenol: 10103594-0001LF
4. JAE: DX5R033JJ1R1300
5. CUI Devices: MD-5100
6. Китайские/универсальные аналоги: Часто маркируются как Mini USB 5 Pin Female Socket SMD.
7. Распространенный код на рынке: 1297 (вероятно, ваш номер), 0510 5P, L7, KRC378.

Важно: Для точного подбора необходимо сравничить посадочное место (размер и расположение контактов на плате) и габаритные размеры старого и нового разъема.

Совместимые модели (примеры)

Этот тип разъема использовался в тысячах устройств, преимущественно выпущенных до 2012-2015 годов. Вот некоторые известные категории и модели:

• Старые смартфоны и телефоны:

  • Samsung: Galaxy S, Galaxy S II, Galaxy Ace, Galaxy Y, Galaxy Note (первый), линейка Corby.
  • HTC: Desire, Wildfire, Legend, One V.
  • Sony Ericsson / Sony: Xperia X10, Xperia Arc, Xperia U, а также большинство "умных" телефонов-раскладушек.
  • Nokia: Устройства на Symbian с разъемом Nokia 2mm (требуется переходник) или некоторые модели серии Asha.
  • LG, Motorola, BlackBerry (многие модели до BlackBerry Z10).
  • Множество китайских брендов и noname-устройств того периода.

• Портативная электроника:

  • Цифровые фотоаппараты (Canon, Nikon в компактных моделях).
  • Портативные GPS-навигаторы (Garmin, TomTom).
  • Внешние жесткие диски (особенно карманные формата 2.5").
  • Портативные колонки, аудиоплееры, видеорегистраторы, некоторые игровые консоли (например, контроллер PS3).

Рекомендация: Чтобы точно определить совместимость для вашего смартфона "1297", лучше всего:

1. Выпаять старый разъем и измерить его.
2. Найти схему или ремонтную документацию (даташит) на конкретную модель материнской платы.
3. Сравнить визуально с фотографиями разъемов, используя указанные парт-номера.
