Разъем mini USB для смартфона 1285

Отличный запрос. Судя по номеру 1285, вы, скорее всего, имеете в виду один из самых распространенных разъемов для зарядки и синхронизации в смартфонах и другой портативной электронике середины 2000-х — конца 2010-х годов.

Вот подробное описание, технические характеристики и совместимость для разъема Mini USB (тип B), который часто маркируется подобными цифровыми кодами (1285, 1276, 1269 и т.д.) в каталогах запчастей.

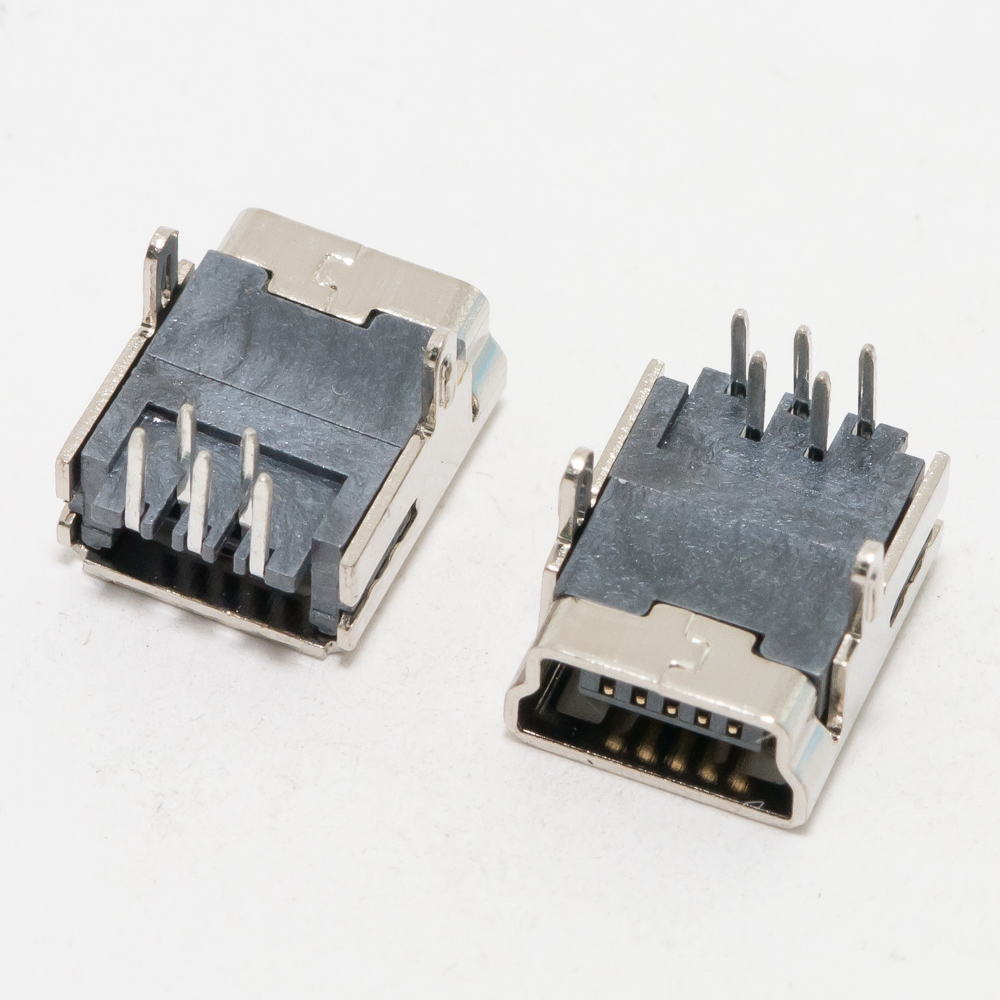

Описание разъема Mini USB (Type-B) для смартфона

Mini USB (Type-B) — это 5-контактный разъем, который был стандартом для зарядки и передачи данных множества устройств до широкого внедрения Micro USB. Разъем асимметричный, имеет трапециевидную форму, что обеспечивает правильную ориентацию при подключении. Штекер (вилка) вставляется в гнездо (розетку), которое припаивается к материнской плате телефона.

Основное назначение:

• Зарядка аккумулятора устройства.
• Синхронизация данных с компьютером (передача файлов, фото, музыка).
• Подключение к периферийным устройствам (через OTG-адаптер, но поддержка была не у всех моделей).

Внешний вид: Гнездо на телефоне имеет плоскую форму с центральной перегородкой с пятью контактами.

Технические характеристики

• Тип разъема: USB 2.0 Mini-B (стандартный 5-pin).
• Количество контактов: 5.
  • Pin 1: VBUS (+5V, питание/зарядка)
  • Pin 2: D- (Data-)
  • Pin 3: D+ (Data+)
  • Pin 4: ID (В Mini USB часто не задействован, в OTG используется для определения хоста/устройства)
  • Pin 5: GND (Земля)
• Скорость передачи данных: До 480 Мбит/с (теоретический максимум USB 2.0 High-Speed).
• Ток зарядки: Обычно в пределах 0.5А (500 мА) по стандарту USB 2.0, но многие телефоны поддерживали зарядку током до 1А-1.5А от "родного" зарядного устройства.
• Размеры (гнездо для пайки): Примерно 6.85 мм x 3.05 мм (без учета "ушей" для крепления).
• Особенность: Более габаритный и менее долговечный (около 5000 подключений), чем пришедший ему на смену Micro USB.

Парт-номера (Part Numbers) и артикулы

Разъемы имеют множество альтернативных номеров в зависимости от производителя и поставщика. Номер 1285 — это один из таких кодов в каталогах запчастей (часто используется на платформах типа AliExpress, eBay).

Распространенные парт-номера и артикулы для разъема Mini USB 5-pin:

• 1285 (самый распространенный код)
• 1276
• 1269
• EGP-018
• A-1285
• NOKIA 1285 (часто использовался в телефонах Nokia)
• Для поиска: Также можно искать по физическому описанию: "5 Pin Mini USB Female Socket Charging Port Connector".

Производители разъемов: Molex, Hirose, Amphenol, а также множество китайских производителей.

Совместимые модели смартфонов и устройств

Этот разъем использовался в огромном количестве устройств. Вот некоторые известные линейки и модели:

Старые смартфоны и телефоны:

• Nokia: Многие модели серий Nokia Nseries (N95, N82, N81, N73), Eseries (E71, E72, E90), а также простые телефоны (6300, 5310, 6500 и др.).
• Sony Ericsson: Модели до перехода на Micro USB (K800i, K750i, W995, C905 и многие другие).
• Samsung: Старые смартфоны и телефоны (Galaxy Ace, Galaxy Y, Star, Corby, а также многие "раскладушки" и слайдеры).
• BlackBerry: Практически все ранние и средние модели (Bold 9000, 9700, Curve 8520, 9300 и др.).
• HTC: Старые смартфоны на Windows Mobile и ранние Android (HTC Hero, HTC Desire HD в некоторых ревизиях, HTC Touch Diamond).
• Motorola: RAZR V3 (и многие другие), ранние смартфоны.
• LG: Многие модели 2005-2012 гг.

Другие устройства:

• Цифровые фотоаппараты (Canon, Nikon, Sony в старых моделях).
• Портативные GPS-навигаторы (Garmin, TomTom).
• Внешние жесткие диски (особенно старые 2.5").
• Игровые контроллеры, некоторые планшеты, MP3-плееры (например, iPod shuffle 1-3 поколения), портативные колонки.

Важное примечание: Перед покупкой разъема обязательно визуально сравните фотографию вашего старого разъема с фотографией продаваемого. Несмотря на общий стандарт, разъемы могут отличаться по ширине, высоте, расположению и форме "ушей" для пайки, а также по ориентации контактов. Лучший способ — извлечь старый разъем (или сделать четкое фото) и искать по его точному внешнему виду.
