Разъем mini USB для смартфона 1266

Отличный запрос. Вот подробное описание, технические характеристики и информация о совместимости для разъема mini USB (предположительно, для смартфона модели 1266).

Описание разъема Mini USB (для смартфона 1266)

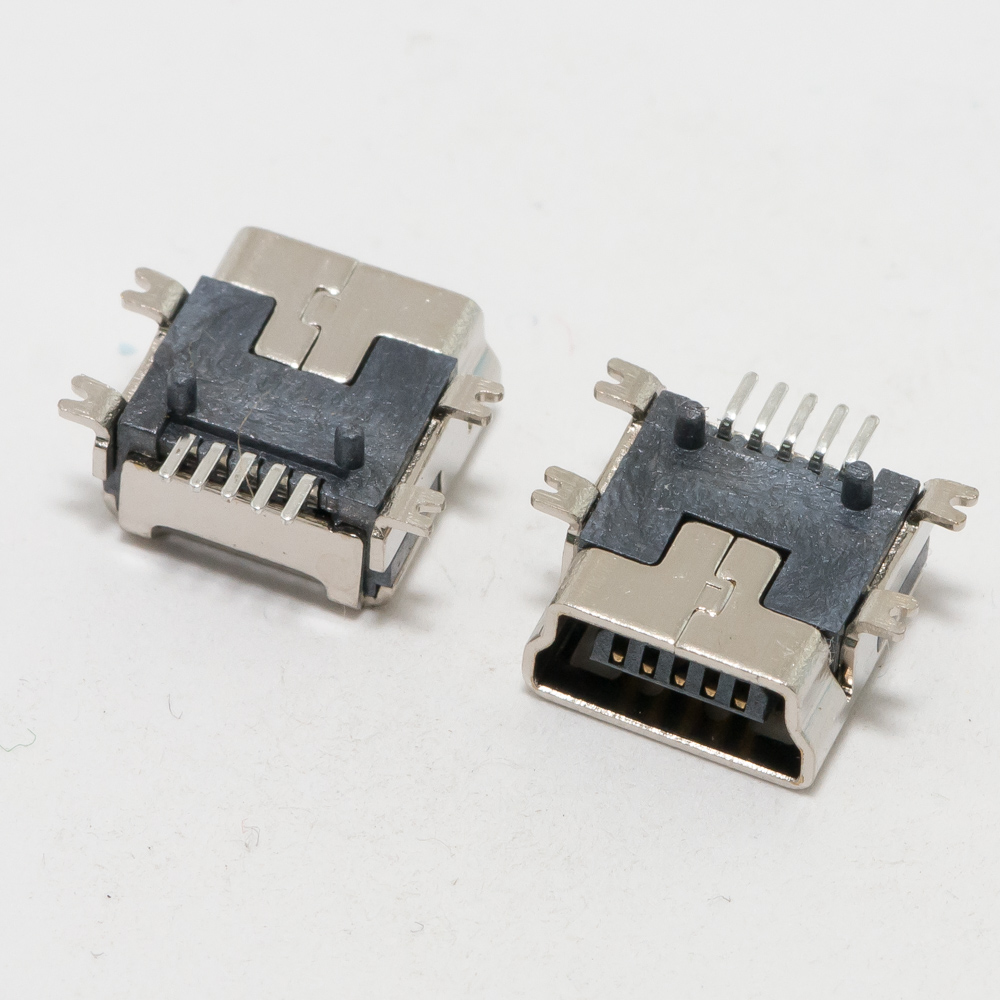

Данный разъем представляет собой 5-контактный (5-pin) порт Mini-B USB. Это устаревший стандарт подключения, который широко использовался в мобильных телефонах, цифровых камерах, MP3-плеерах и другой портативной технике в период примерно с 2000 по 2008-2010 годы, после чего был практически полностью вытеснен разъемом Micro USB, а позже — USB Type-C.

Основное назначение на смартфоне:

• Зарядка аккумулятора от сетевого адаптера или компьютера.
• Синхронизация данных с персональным компьютером (передача файлов, контактов, управление с помощью ПО).
• Подключение аксессуаров (например, кабелей для передачи аудио или данных).

Внешний вид: Разъем имеет трапециевидную форму, что обеспечивает правильную ориентацию при подключении (его невозможно вставить неправильно, не прилагая чрезмерных усилий).

Важное примечание: Разъем Mini USB (широкий и трапециевидный) часто путают с более поздним и значительно более распространенным Micro USB (узкий и прямоугольный). Они несовместимы физически.

Технические характеристики (Mini USB Type-B)

• Тип разъема: USB 2.0 Standard Mini-B (5 контактов).
• Стандарт USB: Поддерживает спецификацию USB 2.0 (максимальная скорость передачи данных — до 480 Мбит/с).
• Количество контактов: 5 pin.
• Распиновка контактов (вид на гнездо на телефоне):
  1. VBUS (+5V) — питание.
  2. D- (Data-) — линия данных.
  3. D+ (Data+) — линия данных.
  4. ID — в этом типе разъема обычно не используется (заземлен или не подключен). В разъемах Mini-AB служил для идентификации хоста/устройства.
  5. GND — земля.
• Номинальный ток: Обычно рассчитан на ток заряда до 500 мА (стандарт USB 2.0), но в зависимости от телефона и зарядного устройства мог достигать 700-1000 мА.
• Срок службы (циклы подключения): Около 5 000 подключений/отключений (что меньше, чем у Micro USB и USB-C).

Парт-номера (артикулы производителя)

Точный парт-номер зависит от производителя самого разъема и конкретной модификации платы телефона. В запросах часто используют внутренние коды. Вот возможные варианты для поиска:

• 1266 — скорее всего, это внутренний индекс модели телефона или код платы.
• USB Mini-B Socket — общее название.
• Возможные коды компонентов (могут быть нанесены на шлейф или рядом с разъемом на плате):
  • Подобные разъемы часто маркируются как MX-XX, J-XX, CON-XX, USB-XX.
• Для поиска в интернет-магазинах (Aliexpress, eBay и т.д.) рекомендуется использовать следующие запросы на русском и английском:
  • Разъем mini USB для телефона 1266
  • Гнездо зарядки mini USB 5 pin
  • Mini USB port socket 5 pin
  • 1266 charging port flex cable (часто разъем продается в сборе со шлейфом)

Совместимые модели смартфонов

Разъем Mini USB был стандартом для огромного количества устройств следующих брендов (выпускавшихся примерно до 2010 года):

• Nokia: Многие модели серий Nokia Nseries (N70, N73, N95), Eseries, а также простые телефоны (например, 6230i, 6300 и др.).
• Sony Ericsson: Большинство телефонов до появления Fast-Port (K750i, W800i, K800i и др.).
• Motorola: Многие модели (RAZR V3, ROKR E2, E6 и др.).
• BlackBerry: Ранние и средние модели (например, BlackBerry 8100, 8300, 8800 и др.).
• HTC: Ранние смартфоны и КПК (HTC Wizard, Hermes, TyTN).
• Samsung: Множество моделей до перехода на свой проприетарный разъем и Micro USB (D600, D800, i600, ранние Galaxy).
• LG, Philips, Siemens и другие бренды того периода.

Что касается конкретно модели "1266": Это, вероятно, внутренний код или модель телефона второго эшелона (китайского производства или бренда типа Fly, Texet, Maxvi, Prestigio, DEXP и т.п.), выпущенного в конце 2000-х — начале 2010-х годов. Для точного определения модели необходим внешний вид устройства.

Рекомендация

1. Перед заказом: Вскройте корпус телефона (если есть навык) и сфотографируйте разъем на плате. Это позволит точно определить, совпадает ли он с фотографиями продавца.
2. Ищите в сборе со шлейфом: Чаще всего этот разъем припаян к гибкому шлейфу, на котором также находятся кнопки, микрофон или другие компоненты. Менять только разъем очень сложно из-за его мелких размеров. Проще и надежнее купить и заменить весь шлейф с разъемом.
3. Проверьте модель на корпусе: Посмотрите под аккумулятором на наклейке — там должен быть точный номер модели (например, Fly DS1266, Texet iX-1266 и т.д.). По этому номеру поиск будет самым точным.
